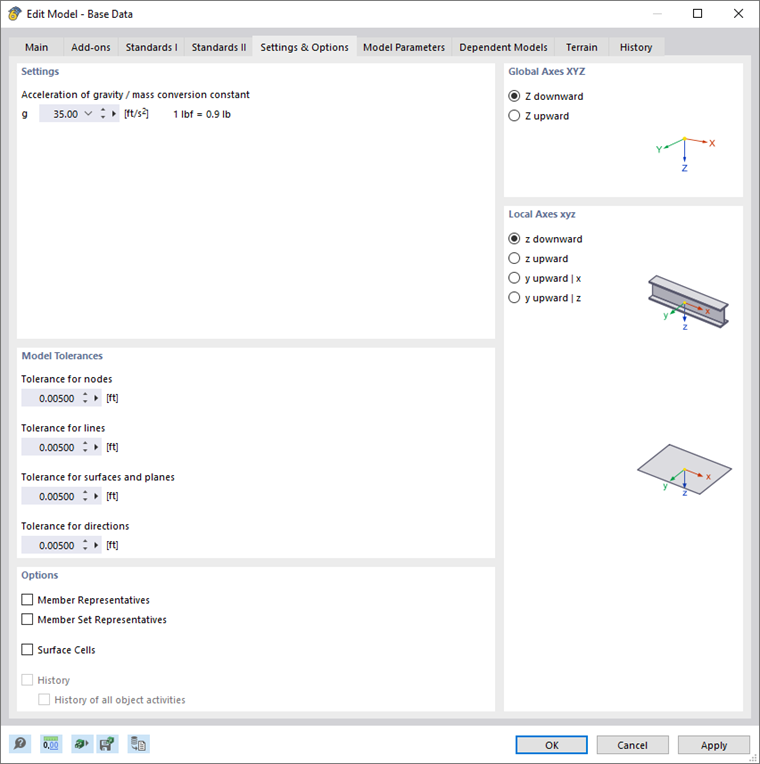

En la pestaña Configuración y opciones, puede ajustar el valor para la aceleración gravitatoria, las tolerancias geométricas de los objetos y la alineación de los ejes.
Preferencias
Esta sección del diálogo gestiona el valor de la 'Aceleración gravitatoria' g, que se utiliza para determinar el peso propio de barras y superficies, la conversión de masas y el análisis dinámico. Se preestablece un valor aproximado de 10.00 m/s2.
Tolerancias del modelo
Al modelar o importar datos desde un programa CAD, pueden ocurrir ligeras diferencias geométricas en los objetos del modelo. RFEM corrige estas inconsistencias automáticamente si las distancias particulares caen por debajo de los campos de 'Tolerancia'. De este modo, se combinan los nudos situados muy próximos entre sí, se integran en superficies las líneas o barras situadas fuera de planos o se clasifican como verticales las líneas y barras mínimamente inclinadas.
Las tolerancias preestablecidas son adecuadas para la mayoría de los modelos. En el caso de dimensiones de modelo pequeñas, puede ser necesario ajustar las tolerancias en consecuencia.
Opciones
Las opciones en esta sección de diálogo controlan si se usan "representantes" para barras y conjuntos de barras o "celdas de superficie" en el modelo.
Si las casillas de verificación para 'Barras representativas' y 'Conjuntos de barras representativos' están activadas, las pestañas adicionales Asistente para barras representativas y [[000374 Conjunto de barras representativo Asistente{% están disponibles en el cuadro de diálogo\} están disponibles. Si se selecciona la casilla 'Celdas de superficie', el programa reconoce automáticamente las áreas parciales cerradas de las superficies. Este tipo de objeto se describe en el capítulo Celdas de superficie.
Ejes XYZ globales
Esta sección del diálogo controla la orientación del eje global Z. En programas CAD, el eje Z tiene generalmente dirección ascendente, en los programas de análisis de estructuras la dirección es descendente. Esto es irrelevante para el cálculo.
Si Z se dirige hacia arriba, el factor -1.0 se aplica automáticamente en Z para la función 'Peso propio activo' en el caso de carga (consulte el capítulo Casos de carga ).
Ejes xyz locales

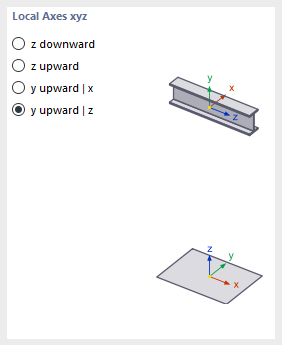

Las descripciones de los ejes de barras se regulan de forma diferente en las normas. En esta sección del diálogo, puede definir cómo se orientan los ejes z o y de la barra principal, así como el eje z de la superficie, para adaptar los sistemas de ejes locales a las convenciones regionales.
Las posiciones de los ejes de barra y superficie locales se ilustran en el gráfico del diálogo.
