Puede mostrar los resultados de las barras gráficamente utilizando la categoría del navegador 'Barras'. Los resultados numéricos de las barras se encuentran en la categoría de tabla Resultados por barra.
.png?mw=760&hash=4fc3b500e8df248d1d49f11a514acb76ec2ef09a)
Deformaciones

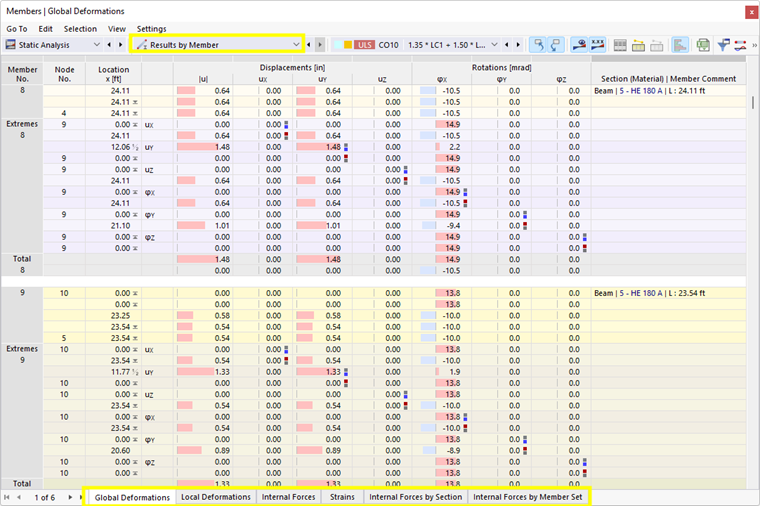

La imagen Resultados por barra en la tabla muestra la tabla con las deformaciones globales de la barra. Se refieren a los ejes X, Y y Z. Las deformaciones locales se refieren a los ejes de las barras cuyas descripciones dependen de las especificaciones establecidas en los Datos básicos (consulte el capítulo Configuración y opciones ).
El sistema de ejes local de la barra también tiene un impacto en los signos de las deformaciones: Un desplazamiento positivo sigue la dirección del eje local positivo; un giro positivo actúa en el sentido de las agujas del reloj sobre el eje positivo de la barra.

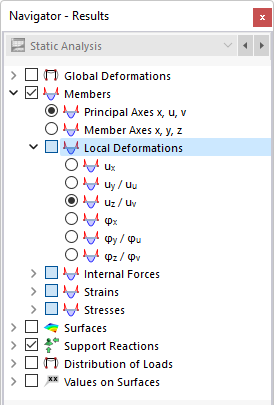

Para las secciones asimétricas, puede definir en el navegador si los resultados están relacionados con los ejes u y v principales o con los ejes y y z de entrada predeterminados (consulte la imagen Selección de deformaciones de barras locales en el navegador).
Los desplazamientos y giros locales tienen el siguiente significado:
| |u| | Valor absoluto del desplazamiento total |
| ux | Desplazamiento en dirección del eje x local |
| uy | Desplazamiento en dirección del eje y local |
| uz | Desplazamiento en dirección del eje z local |
| φx | Giro respecto al eje x local |
| φy | Giro respecto al eje y local |
| φz | Giro respecto al eje z local |
La tabla enumera las deformaciones de cada barra para las posiciones definidas en el Result Table Manager . Allí, también puede controlar qué valores extremos se muestran.
Si tiene member hinge with plastic properties, en la tabla, las deformaciones de fluencia, los esfuerzos internos y momentos de fluencia y los criterios de aceptación se muestran en la tabla 'Razones de deformaciones plásticas locales'.

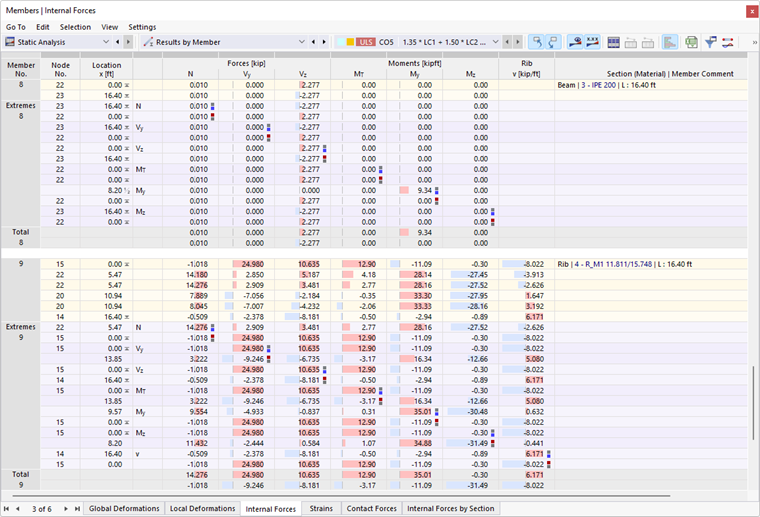

esfuerzos internos

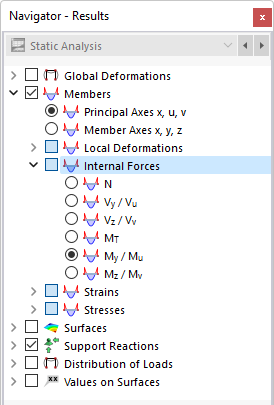

En el navegador, establezca los esfuerzos internos y momentos que se mostrarán en las barras. Para las secciones asimétricas, puede definir en el navegador si los resultados están relacionados con los ejes u y v principales o con los ejes y y z de entrada predeterminados (consulte la imagen Selección de deformaciones de barras locales en el navegador). Esta configuración también afecta la salida de la tabla.
La distribución gráfica de los esfuerzos internos se basa en los valores de resultado disponibles en los nudos de la malla de EF. Se muestran según las especificaciones en el cuadro de diálogo Mesh Settings para las barras.
La tabla enumera los esfuerzos internos y momentos de cada barra para las posiciones definidas en el Result Table Manager . Allí, también puede controlar qué valores extremos se muestran.
Los esfuerzos internos en la barra tienen los siguientes significados:
| N | Esfuerzo axil en la dirección del eje x longitudinal de la barra |
| Vy | Esfuerzo cortante en la dirección del eje y local |
| Vz | Esfuerzo cortante en la dirección del eje z local |
| MT | Momento torsor respecto al eje x longitudinal de la barra |
| My | Momento flector respecto al eje y |
| Mz | Momento flector respecto al eje z |
| v | Esfuerzo cortante del nervio (esfuerzo cortante longitudinal entre la placa y la barra) |
Información
Los esfuerzos internos y momentos según el análisis de segundo orden se refieren a los ejes de la barra deformada. Si esto no es conveniente, ajuste elextbookmark
El momento flectorMy es positivo si las tensiones de tracción ocurren en la cara positiva de la barra (en la dirección del eje z). Mz es positivo si se producen tensiones de compresión en la cara positiva de la barra (en la dirección del eje y). La definición del signo para los momentos torsores, esfuerzos axiles y esfuerzos cortantes se ajustan a las convenciones habituales: estos esfuerzos internos son positivos si actúan en la cara de corte positiva en una dirección positiva.
Las reglas para esfuerzos internos descritas anteriormente solo se aplican si el eje z local de la barra está orientado 'hacia abajo' (ver Capítulo Settings and Options ). Sin embargo, si el eje z local tiene definición 'ascendente', un momento My positivo produce tensiones de compresión en la cara positiva de la barra, un momento Mz positivo produce tensiones de tracción.

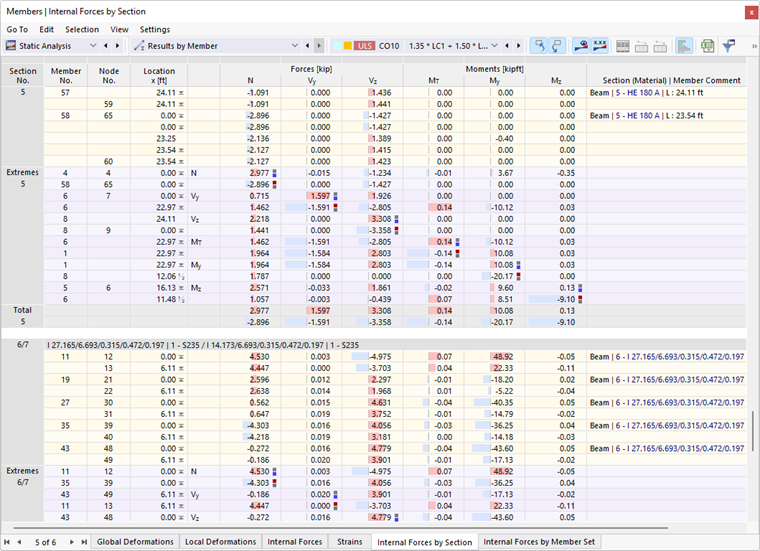

Otras tablas de la categoría 'Resultados por barra' resumen los esfuerzos internos y momentos de la barra según ciertos criterios. De esta forma puede ver, por ejemplo, los valores extremos para cada sección en la tabla 'Esfuerzos internos por sección'.
deformaciones
.png)

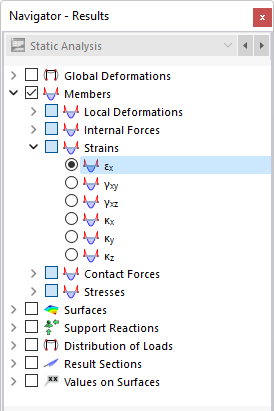

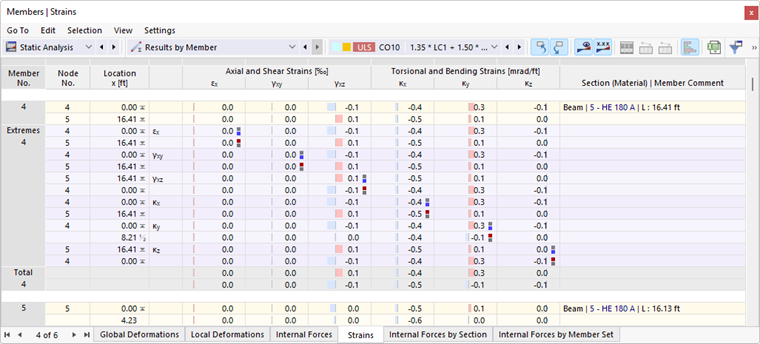

Las deformaciones en barra representan deformaciones locales en forma de deformaciones axiales y cortantes. De acuerdo con la ley de Hooke, resultan de las tensiones en las barras.
El tensor de deformación para el estado de deformación espacial se describe en el capítulo Solids . La matriz se simplifica para un elemento de barra unidimensional del modo siguiente:
El cortante se determina según las siguientes ecuaciones:
Las deformaciones en la barra tienen los siguientes significados:
| εx | Deformación en dirección del eje x de la barra |
| γxy | Cortante en dirección del eje y de la barra |
| γxz | Cortante en dirección del eje z de la barra |
| κx | Curvatura respecto al eje x de la barra |
| κy | Curvatura respecto al eje y de la barra |
| κz | Curvatura respecto al eje z de la barra |
Fuerzas de contacto

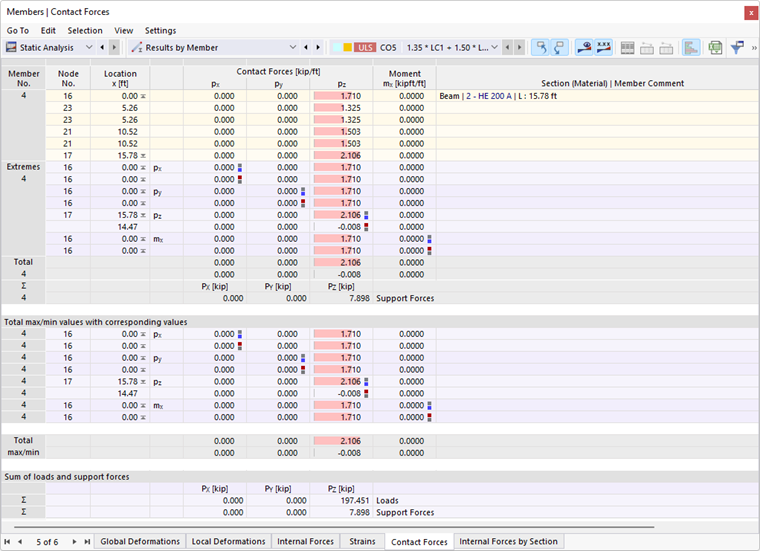

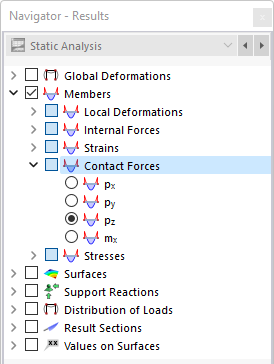

Para las barras con un Apoyo en barra, puede mostrar las 'Fuerzas de contacto' en el navegador y la tabla.
Las fuerzas de contacto px, py y pz son efectivas en las direcciones de los ejes de la barra respectivos. Se muestran en relación con una longitud estándar. Para las secciones asimétricas, puede definir en el navegador si los resultados están relacionados con los ejes u y v principales o con los ejes y y z de entrada predeterminados (consulte la imagen Selección de deformaciones de barras locales en el navegador).
Los momentos de contacto mx respecto al eje longitudinal de la barra también se muestran en relación a una longitud estándar.
Suma de cargas y suma de esfuerzos en apoyos
Para los casos de carga y las combinaciones de cargas, el sumatorio de comprobación Σ de la carga y los esfuerzos en apoyos se indican al final de la tabla. Este equilibrio muestra una diferencia si el modelo también tiene apoyos en nudo, apoyos en barra o apoyos en superficie. Esos esfuerzos en apoyo también han de tenerse en cuenta en el equilibrio general.
Deformaciones de articulación en barra
.png?mw=760&hash=da42e76fd7c877f7e88fa7ba7102fec0e53c32d2)

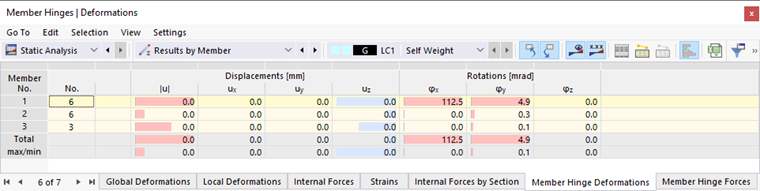

Para barras provistas de una Articulación en barra, puede mostrar las 'Deformaciones de articulación en barra' en la tabla. Le muestran los desplazamientos o giros que transfiere cada articulación.
Fuerzas de articulación en barra

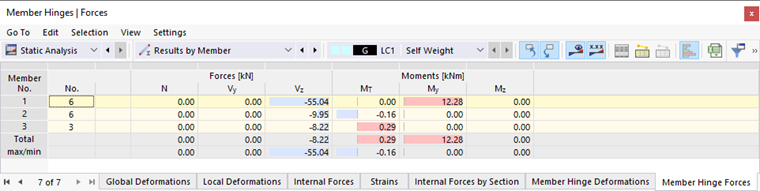

Para barras provistas de una Articulación en barra, puede mostrar las 'Fuerzas de articulación en barra' en la tabla. Le muestran las fuerzas o momentos que transfiere cada articulación.
Tensión
Utilizando las entradas de la categoría 'Tensiones', puede mostrar gráficamente las curvas de tensión de las tensiones normales, tensiones tangenciales y tensiones equivalentes en las secciones de la barra. Este tipo de visualización no requiere licencia para el complemento Análisis tensión-deformación. Sin embargo, para los resultados envolventes de las combinaciones de resultados y situaciones de proyecto, no es posible mostrar las tensiones de la sección.
En la categoría 'Tensiones', se pueden seleccionar varios componentes y combinaciones de tensiones. De esta forma, puede comprobar, por ejemplo, la distribución de las tensiones de tracción y compresión debidas a la flexión, que están disponibles en las alas de una sección en I. La asignación de valores se establece en el panel. El capítulo Panel de control describe cómo pueden ajustarse los colores y valores.
Las tensiones se determinan mediante un cálculo según el análisis de elementos finitos (FEA) basado en los esfuerzos internos y las propiedades de la sección.
