El tipo de contacto de superficie controla las fuerzas que se transfieren entre dos grupos de superficies paralelas ('contactos de superficie').
En la sección de diálogo 'Tipo de contacto', establezca las propiedades de contacto que son perpendiculares y paralelas a las superficies.
Contacto perpendicular a superficies
En la lista 'Contacto perpendicular a superficies', puede seleccionar entre tres opciones con las que puede controlar la transferencia de fuerzas entre las superficies.
Transmisión total de fuerzas
Tanto los esfuerzos de tracción como los de compresión se transfieren entre las superficies.
Fallo por tracción
El contacto se libera tan pronto como las superficies se alejan entre sí.
Fallo por compresión
Solo se transfieren esfuerzos de tracción entre las superficies.
Contacto paralelo a superficies
Las opciones en la lista 'Contacto paralelo a superficies' (consulte la imagen Nuevo tipo de contacto de superficie) describen cómo se transfieren los esfuerzos cortantes entre las superficies.
Fallo si el contacto perpendicular a las superficies falla
Si no hay contacto de tracción o compresión entre las superficies, tampoco se transmiten esfuerzos cortantes.
Transmisión total de fuerzas
Todos los esfuerzos cortantes se transfieren, independientemente de si el contacto es eficaz perpendicular a las superficies.

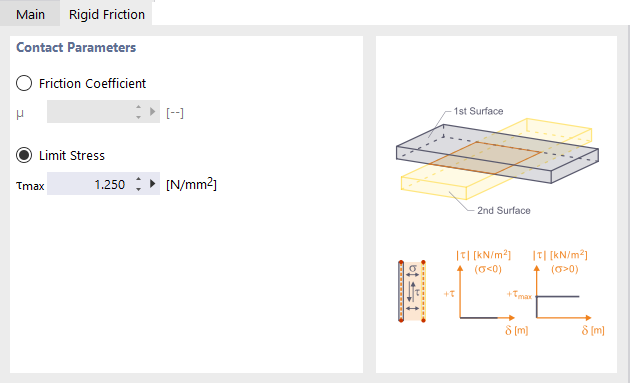

Fricción rígida
En la pestaña 'Fricción rígida', defina los parámetros del contacto paralelos a las superficies.
- Coeficiente de fricción μ: los esfuerzos cortantes transferidos están relacionados con los esfuerzos axiles que actúan perpendicularmente a la superficie. Especifique el coeficiente μ para esta razón de tensiones tangenciales (τ = μ ⋅ |σ|).
- Tensión límite τmáx.: una vez se haya alcanzado la tensión tangencial máxima admisible, la tensión no se incrementa más ampliando la deformación, sino que permanece constante.
La fricción rígida es inmediatamente eficaz. La tensión tangencial depende de la tensión normal. Se debe especificar el 'Coeficiente de fricción' μ.
Fricción elástica
En la pestaña 'Fricción elástica', defina los parámetros del contacto paralelos a las superficies para las cuales el esfuerzo cortante aumenta proporcionalmente a la deformación. La entrada es similar a la que se muestra en la imagen Fricción rígida. Dado que se representa un comportamiento elástico, también es necesario especificar la constante de la rigidez a cortante C. Representa la fuerza necesaria para desplazar 1 m un área de 1 m2.

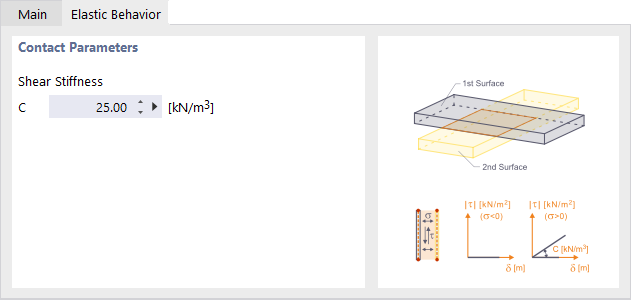

Comportamiento elástico de la superficie
En la pestaña 'Comportamiento elástico', defina los parámetros del contacto paralelos a las superficies.
Especifique la rigidez a cortante C del muelle para describir la propiedad de transmisión elástica de esfuerzos cortantes.
