Seleccione el modelo, la carga o los objetos auxiliares a los que le quiere aplicar una simetría. Luego haga clic en el botón
(consulte la imagen
Herramientas de modelado

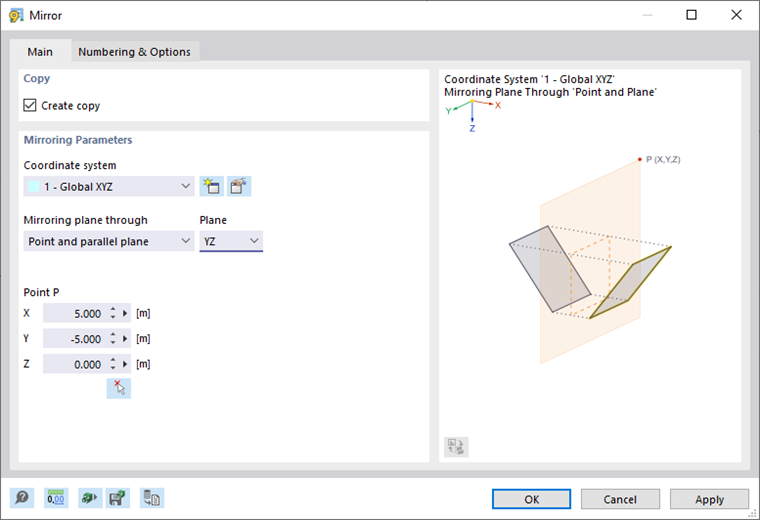

). En el cuadro de diálogo 'Simetría', especifique si los objetos se copiarán al aplicarles la simetría y defina los parámetros.
Datos principales
La pestaña Datos principales gestiona los parámetros básicos para los objetos a los que se le aplica la simetría.
Copiar
Si no se ha marcado la casilla 'Crear copia', se le aplicará la simetría a los objetos seleccionados. Si desea crear una copia, marque la casilla.
Parámetros de simetría
Defina el 'Sistema de coordenadas' en el que se va a aplicar la simetría de los objetos. Puede seleccionar un Sistema de coordenadas definido por el usuario de la lista o crear uno nuevo usando el botón
.
La lista 'Plano de simetría mediante' ofrece dos opciones para definir el plano:
- Punto y plano paralelo: el plano de simetría se mantiene paralelo a un plano del sistema de coordenadas especificado. Seleccione el 'Plano' en la lista a la derecha e introduzca el 'Punto P' que se encuentra en ese plano.
- 3 puntos: el plano de simetría se encuentra en cualquier lugar del espacio. Introduzca las coordenadas para 'Punto P1', 'Punto P2' y 'Punto P3' para definir el plano. Utilice el botón
para definir los puntos gráficamente.

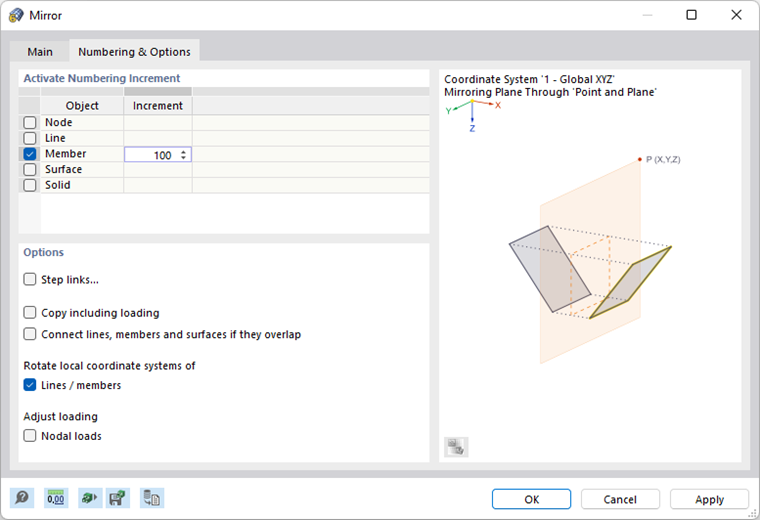

Numeración y opciones
La pestaña Numeración y opciones solo se muestra al copiar. Aquí, puede influir en la numeración de nuevos objetos y realizar ajustes útiles para la copia.
Las funciones de la pestaña se describen en el capítulo Mover y copiar y Girar .
Enlaces de pasos
La pestaña Enlaces de pasos se muestra si se marca la casilla 'Enlaces de pasos' en la pestaña Numeración y opciones. Las funciones se describen en el capítulo Mover y copiar .
