Si las superficies se intersecan y los esfuerzos internos se transfieren en los puntos de contacto, se debe crear una intersección. Evita la aparición de subsistemas independientes y desconectados.

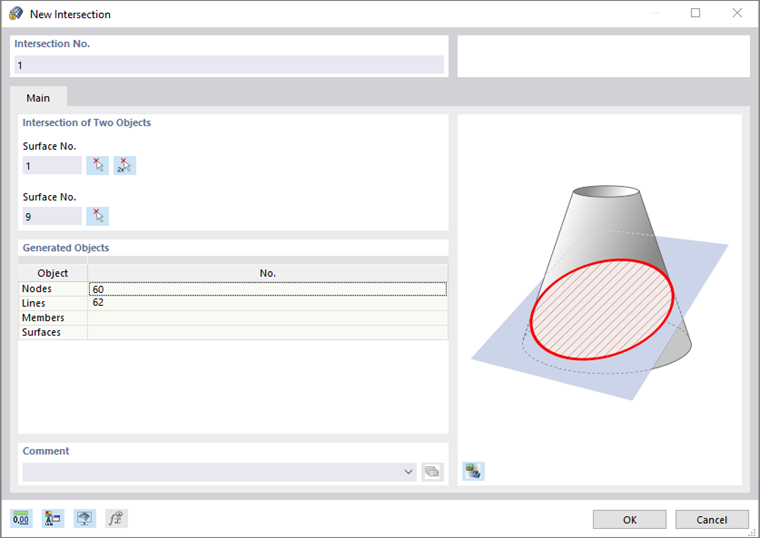

Intersección de dos objetos
Introduzca los números de las dos superficies que se intersecan. También puede usar el botón
para determinar las superficies gráficamente.

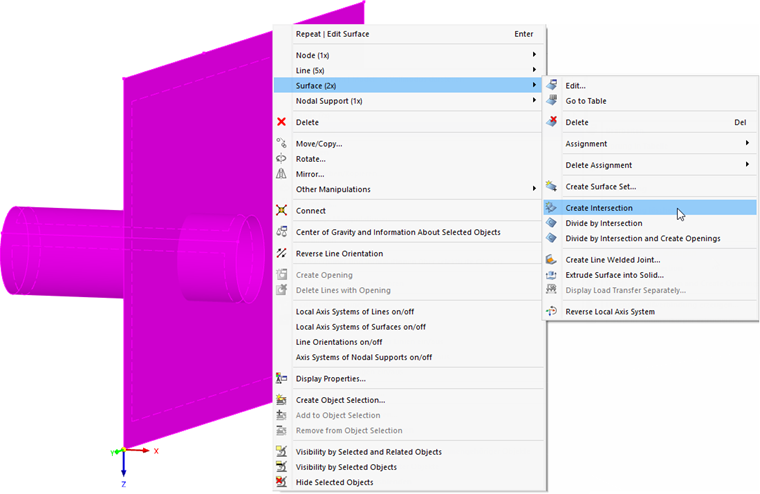

Las intersecciones (posiblemente de más de dos superficies) se pueden crear rápidamente en los gráficos: Seleccione las superficies relevantes abriendo una ventana o mediante selección múltiple mientras mantiene presionada la tecla Ctrl. Luego use la función Área → Crear intersección en el menú contextual de la selección.
Objetos generados
Al crear una intersección, se crean nuevos nudos, líneas y posiblemente barras y superficies que pertenecen a ambas superficies.
Las líneas de intersección se marcan con un símbolo de candado en la tabla 'Líneas'. El candado indica que estas líneas son líneas generadas. El cuadro de diálogo 'Editar línea' también está disponible para estas líneas para que pueda asignar propiedades de barra o apoyo.
