Enlaces de nudo

Un enlace en nudo facilita la conexión de nudos con objetos vecinos. Das Programm sucht nach Knoten, Stäben und Flächen innerhalb eines bestimmten Bereichs und stellt die Verbindung in Form von Stäben des Typs Starrstab her. So lassen sich schnell freie Knoten mit dem System verbinden oder isolierte Komponenten koppeln.

Riel suspendido del puente ferroviario de arco de acero

Datos básicos

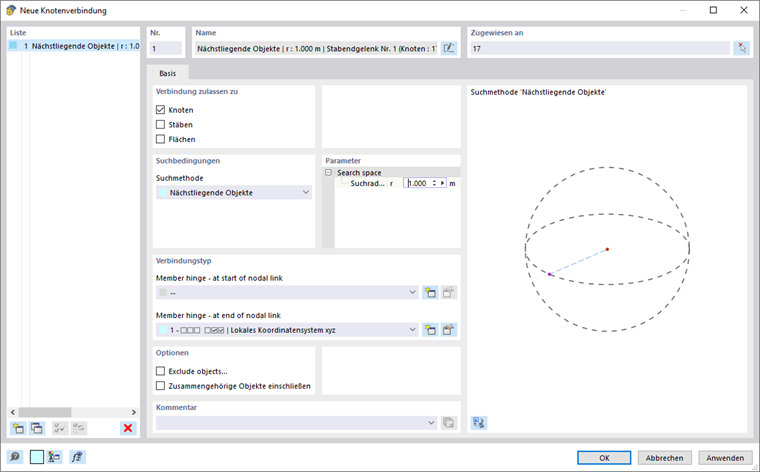

Definieren Sie in Register Basis den Typ der Knotenkopplung. Im Abschnitt 'Zugewiesen an' können Sie die Knoten festlegen, die jeweils als "Ursprung" für die Suche relevant sind.

Permitir enlazar con

Für die Suche nach Verbindungsmöglichkeiten stehen drei Objekttypen zur Auswahl:

• Nudos
• Barras
• Superficies

Mit den Kontrollfeldern können Sie die Kopplungsmöglichkeiten auf bestimmte Objektarten beschränken. Der Abschnitt Optionen bietet weitere Möglichkeiten, um die Suche nach Objekten zu steuern.

Buscar condiciones

Das Programm sucht, welches Objekt (Knoten, Stab, Fläche) im definierten Radius die geringste Distanz zum Knoten aufweist. Dieses Objekt wird dann mit einem Starrstab gekoppelt.

Parameter

Geben Sie den 'Suchradius' r an, um den Suchbereich einzugrenzen.

Tipo de unión

Eine Knotenkopplung erzeugt einen Verbindungsstab zwischen dem Ursprungsknoten und dem nächstliegenden Objekt. Diese Stäbe werden per Voreinstellung biegesteif angeschlossen. Sie können aber auch Stabendgelenke am Anfang und Ende des Stabes anordnen. Wählen Sie hierzu in der Liste ein bereits definiertes Gelenk aus oder definieren mit der Schaltfläche complemento, por ejemplo.

Opciones

Mit den Funktionen in diesem Abschnitt können Sie die Suche gezielt beeinflussen.

Excluir objetos

Haken Sie das Kontrollfeld an, wenn bestimmte Objekte nicht gekoppelt werden sollen. Damit wird das Register Objekte ausschließen ergänzt, in dem Sie die weiteren Angaben vornehmen können.

Incluir objetos relacionados

Zugehörige Objekte werden automatisch von der Suche ausgeschlossen. Dies sind zum Beispiel integrierte Objekte oder Definitionsobjekte wie Knoten, die zur Definition der Begrenzungslinien von Flächen verwendet werden. Wenn Sie das Kontrollfeld anhaken, werden auch diese Objekte bei der Suche berücksichtigt.

Excluir objetos

Das Register Objekte ausschließen ist verfügbar, wenn im Abschnitt Optionen das entsprechende Kontrollfeld angehakt wurde. Hier können Sie bestimmte Objekte – Knoten, Stäbe oder Flächen – festlegen, die innerhalb des Suchbereichs nicht gekoppelt werden sollen.

Excluir objetos

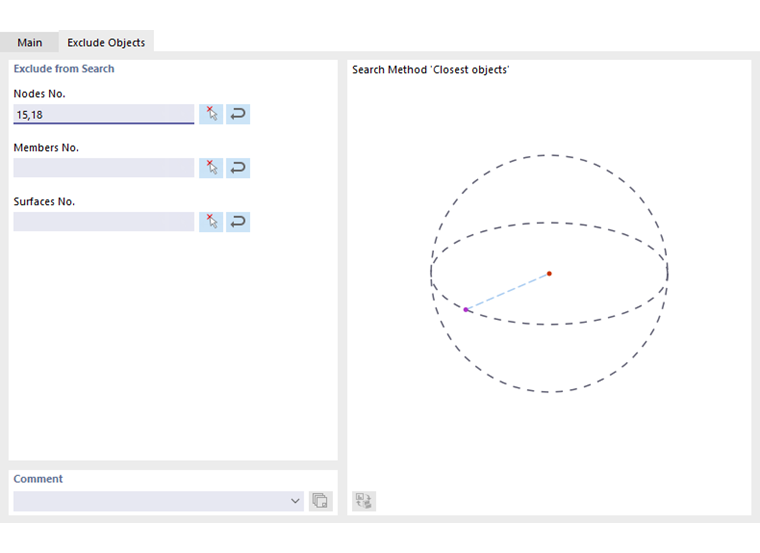

Geben Sie die Nummern der relevanten Knoten, Stäbe oder Flächen an. Sie können die Objekte über die Schaltfläche complemento, por ejemplo. Mit der Schaltfläche lassen sich die Knoten, Stäbe oder Flächen von Objektselektionen übernehmen. Wählen Sie hierzu die relevante Objektselektion (OS) in einem separaten Dialog aus.
