Las cargas en nudos son fuerzas, momentos o masas que actúan sobre los nudos.
En la lista, seleccione el 'Caso de carga' al que desea asignar la carga.
Base
La pestaña Datos principales gestiona los parámetros de carga básicos.
Categorías
Las siguientes opciones están disponibles en la lista 'Tipo de carga':
- Fuerza: la carga es una cantidad directa.
- Momento: la carga es producto de la fuerza y el brazo mecánico.
- Componentes: la fuerza o el momento se pueden describir por partes de las cantidades que se refieren a los ejes del sistema de coordenadas global o definido por el usuario.
- Masa: La masa es la propiedad de la materia para Análisis dinámicos.
Si la carga en nudo no se refiere al 'Sistema de coordenadas' XYZ global, puede seleccionar un sistema de coordenadas definido por el usuario o crear uno nuevo.
Seleccione la 'Dirección de la carga' de la lista para definir el efecto de la carga. Las tres direcciones de los ejes X, Y y Z globales y las direcciones U, V y W para los sistemas de coordenadas definidos por el usuario están disponibles para su selección.
Parámetros
Especifique el valor de carga de la fuerza, el momento o la masa. Para el tipo de carga 'Componentes', puede prorratear los valores de carga.
Opciones
Utilice las casillas en esta sección de diálogo para definir más propiedades de la carga en nudo. Dependiendo de la selección, se agregan las pestañas Dirección específica, Excentricidad de la fuerza, Vista desplazada o Importar reacción del apoyo.
Puede influir en la visualización del vector de carga con la opción 'Mostrar en el lado opuesto'.
Dirección específica

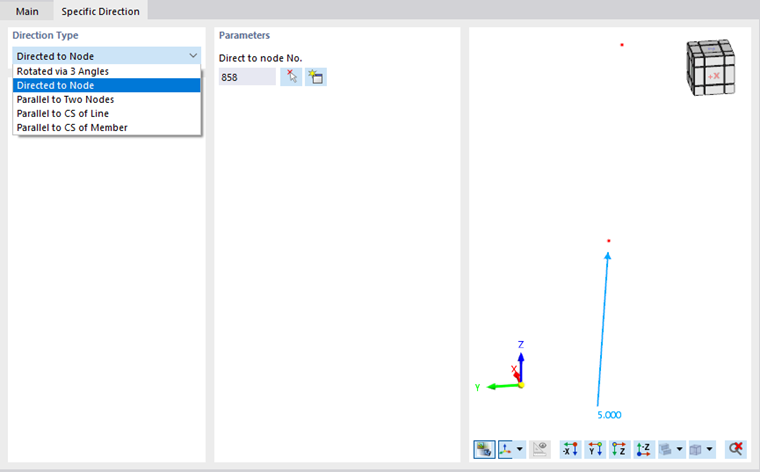

La pestaña Dirección específica le permite orientar la carga en nudo independientemente de un sistema de coordenadas.
Seleccione el 'Tipo de dirección' de la lista. En la sección de diálogo 'Parámetros', puede girar la carga alrededor de los ejes X, Y y Z, alinearla con uno o dos nudos o disponerla paralela a una barra o línea. Seleccione los objetos de referencia gráficamente con el botón
.
Excentricidad de la fuerza
Si la carga no actúa directamente sobre el nudo, puede especificar una excentricidad en la pestaña Excentricidad de la fuerza.
Introduzca las 'Ordenadas de la excentricidad'. Las distancias se refieren a las direcciones X, Y y Z globales. En el caso de un sistema de coordenadas definido por el usuario, las excentricidades se refieren a los ejes X'Y'Z' rotados.
Vista desplazada
En la pestaña Vista desplazada, puede realizar ajustes para mejorar la visualización de la carga en nudo.
En contraste con una Excentricidad de la fuerza, la carga se desplaza solo para la representación gráfica. No hay momentos adicionales. Especifique la 'Desviación' en las direcciones globales.
Utilice el cuadro de texto 'Tamaño/Distancia' para ajustar el tamaño de visualización de la flecha de la carga.
Importar reacción del apoyo

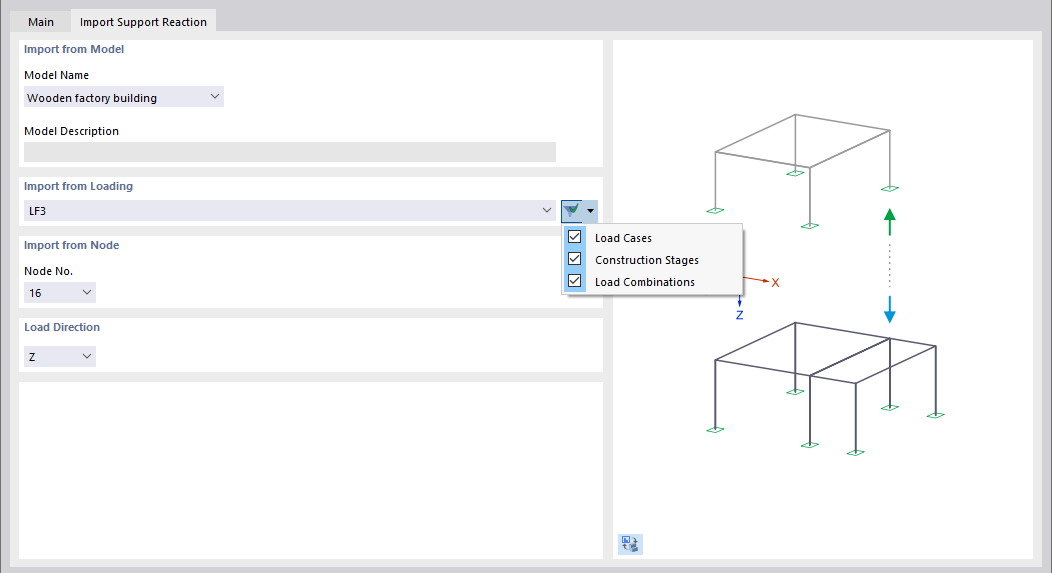

La pestaña Importar reacción en apoyo le permite importar la fuerza en el apoyo o el momento en el apoyo de un nudo de otro modelo como una carga. Por ejemplo, puede analizar losas de piso en 2D transfiriendo las cargas de un piso a otro.
La
Importar del modelo
En la lista 'Nombre del modelo', seleccione el modelo desde el cual desea importar una reacción en el apoyo ("modelo original"). Este modelo debe estar ubicado en el mismo proyecto de Dlubal y debe tener un ID de modelo diferente (consulte el capítulo Parámetros del modelo ).
Importar de la carga
Todos los casos de carga y combinaciones de carga disponibles en el modelo original están disponibles para su selección en la lista. Las combinaciones de resultados y las situaciones de proyecto no están disponibles porque no se pueden importar las reacciones envolventes en los apoyos. Use el botón de lista
para filtrar las entradas (ver imagen arriba).
No importa si los resultados del caso de carga o la combinación de cargas están disponibles en el modelo original. Durante el cálculo, los resultados relevantes se determinan automáticamente en segundo plano.
Importar del nudo
En la lista, seleccione el número del nudo apoyado cuya fuerza de apoyo o momento de apoyo desee importar. Con el Tipo de carga en la pestaña 'Datos principales', puede definir si se importa una fuerza o un momento.
Dirección de carga
Seleccione el eje global cuyo componente de la reacción del apoyo se va a considerar durante la importación.
