Узловые нагрузки - это силы, моменты или массы, которые действуют на узлы.
Выберите в списке 'Загружение', которому требуется придать нагрузку.
Основное
Вкладка Основные данные позволяет управлять основными параметрами нагрузки.
Категории
Следующие параметры доступны в списке 'Тип нагрузки':
- Сила: Нагрузка является направленной величиной.
- Момент: Нагрузка является произведением силы и плеча.
- Компоненты: Сила или момент могут быть описаны частями величин, которые относятся к осям общей или заданной пользователем системы координат.
- Масса: Масса является свойством материи для Динамические расчёты.
Если узловая нагрузка не относится к общей 'системе координат' XYZ, можно выбрать пользовательскую систему координат или создать новую.
Выберите 'Направление нагрузки' из списка, чтобы задать воздействие нагрузки. Для выбора доступны три направления глобальных осей X, Y и Z, а также направления U, V и W для пользовательских систем координат.
параметры
Укажите значение нагрузки силы, момента или массы. Для типа нагрузки 'Компоненты' можно пропорционально распределить значения нагрузки.
Опции
Используйте флажки в данном диалоговом разделе для задания дополнительных свойств узловой нагрузки. В зависимости о
На отображение вектора нагрузки можно повлиять с помощью функции 'Изобразить на противоположной стороне'.
Конкретное направление
Вкладка Конкретное направление позволяет сориентировать узловую нагрузку независимо от системы координат.
Выберите 'Тип направления' из списка. В разделе диалога 'Параметры' можно повернуть нагрузку вокруг осей X, Y и Z, направить ее к одному или двум узлам или расположить параллельно стержню или линии. Выберите объекты-ориентиры графически с помощью кнопки
.
Эксцентриситет силы
Если нагрузка не действует непосредственно на узел, можно указать эксцентриситет во вкладке Эксцентриситет силы.
Введите 'Ординаты эксцентриситета'. Расстояния относятся к общим направлениям X, Y и Z. В случае пользовательской системы координат, эксцентриситеты связаны с повернутыми осями X'Y'Z'.
Сдвинутый дисплей
В закладке « Смещённое изображение » можно выполнить настройки для улучшения отображения узловой нагрузки.
В отличие от с эксцентриситетом силы, нагрузка смещается только для графического изображения. Нет дополнительных моментов. Укажите 'Смещение' в общем направлении.
Для настройки размера отображаемой стрелки нагрузки, используйте текстовое поле 'Размер/Расстояние'.
Импорт опорных реакций
Вкладка Импорт опорных реакций позволяет импортировать опорную реакцию или опорный момент узла из другой модели в качестве нагрузки. Например, можно расчитать 2D плиты перекрытия, перенеся нагрузки от перекрытия к этажу.
Импорт из модели
В списке 'Название модели' выберите модель, из которой требуется импортировать опорную реакцию ("исходная модель"). Эта модель должна находиться в том же проекте Dlubal и иметь другой идентификатор модели (см.|параметры-model|Параметры модели#).
Импорт из нагрузок
Все загружения и сочетания нагрузок, содержащиеся в исходной модели, доступны для выбора в списке. Расчетные сочетания и расчетные ситуации недоступны, поскольку пакетные опорные реакции не могут быть импортированы. Для фильтрации записей используйте кнопку списка

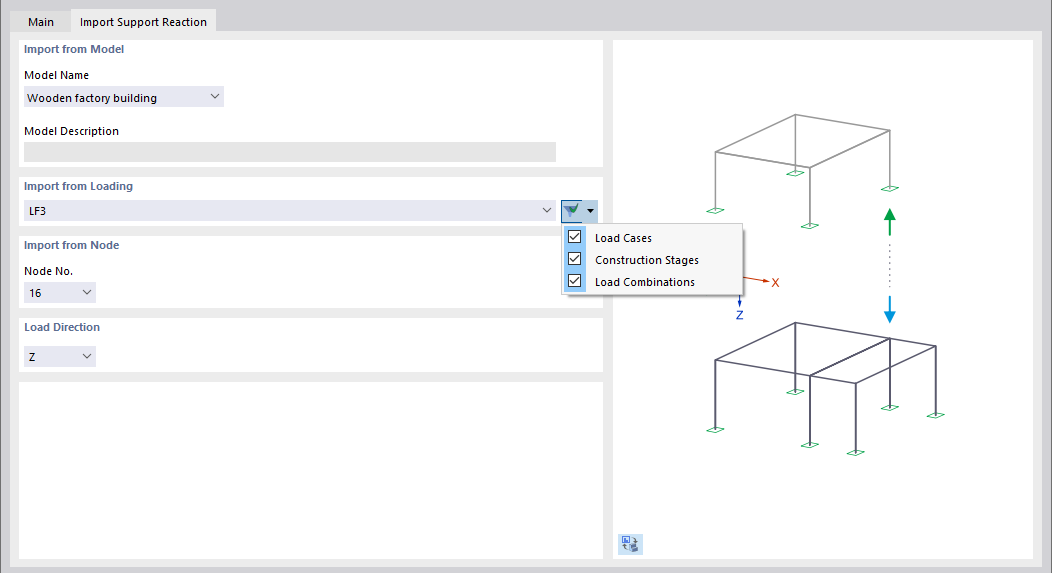

(см. рисунок выше).
При этом не имеет значения, доступны ли в исходной модели результаты загружения или сочетания нагрузок. Во время расчёта соответствующие результаты определяются автоматически в фоновом режиме.
Импорт из узла
В списке выберите номер опертого узла, для которого требуется импортировать опорную силу или опорный момент. С помощью Типа нагрузки во вкладке 'Основные' можно задать импорт силы или момента.
Направление нагрузки
Выберите общую ось, составляющая опорной реакции которой должна учитываться во время импорта.
