Конструкция
Функции программы

Произвольные прямоугольные нагрузки

Произвольная прямоугольная нагрузка действует в качестве равномерной или линейно переменной поверхностной нагрузки в прямоугольной, произвольно определяемой зоне поверхности.

Выберите в списке 'Загружение', которому требуется придать нагрузку.

В разделе диалога «Придано к поверхностям» можно определить влияние прямоугольной нагрузки. Для выбора в списке доступно несколько вариантов (см. изображение {%ref#image024816 Новая произвольная прямоугольная нагрузка]]):

  • «Пустой»: Нагрузка не действует ни на какие поверхности.
  • Все: Нагрузка применяется ко всем поверхностям, которые обрезаны перпендикулярно плоскости проекции, начиная с точек приложения нагрузки.
  • «Количество»: Нагрузка действует только на поверхности указанных номеров.

Основное

Вкладка Основные данные позволяет управлять основными параметрами нагрузки.

Категории

В списке «Распределение нагрузки» доступны для выбора следующие возможности:

  • Равномерные: Прямоугольная нагрузка действует с постоянной величиной.
  • Линейная в X/Y/Z: Нагрузка имеет линейно переменную величину в направлении общей оси.
  • Переменная вдоль Z: Нагрузка действует с величиной переменной в направлении Z, которую можно свободно описать в таблице во вкладке Переменные вдоль Z.
  • Переменная по периметру: Нагрузка действует с переменной величиной вдоль периметра, которую можно свободно описать в таблице во вкладке {%ref#varyingAlongPeimeterTabПеременное вдоль периметра]].
  • Переменная вдоль Z и периметр: Нагрузка действует по периметру, ее величина меняется в направлении Z, которую можно свободно описать в закладках {%ref#varingingInZTabПеременная вдоль Z]] и вдоль периметра.

Если прямоугольная нагрузка не относится к общей 'системе координат' XYZ, можно выбрать пользовательскую систему координат или создать новую.

В списке 'Проекция нагрузки' выберите, на какой из общих плоскостей (XY, YZ или XZ) вы хотите проецировать нагрузку. Начиная с точек Расположение нагрузки, RFEM «рассчитывает» несколько прямых линий, перпендикулярных этой плоскости проекции. Задающие точки прямоугольной нагрузки получаются как точки пересечения этих прямых с поверхностями.

Инфо

Плоскость проекции не должна быть перпендикулярна какой-либо поверхности, на которую действует нагрузка.

Выберите 'Направление нагрузки' из списка, чтобы задать воздействие нагрузки. В зависимости от системы координат, для выбора доступны местные оси поверхности x, y, z, общие оси X, Y, Z или пользовательские оси U, V, W.

Собственный вес объекта представляет собой нагрузку, действующую на его реальную площадь. Снеговая нагрузка относится к площади проекции.

параметры

Укажите 'Величину нагрузки' силы. В случае линейно переменной нагрузки, необходимо ввести два значения нагрузки.

Расположение нагрузки

У вас есть две возможности для задания размеров прямоугольной нагрузки:

  • Задайте 'Угловые точки прямоугольника', введя соответствующие координаты. Также можно использовать кнопку Выбрать индивидуально для определения обеих точек графически.
  • Укажите 'Центр и стороны прямоугольника', задав центральную точку C, а также длины сторон a и b.

При необходимости, можно активировать функцию «Поворот прямоугольника вокруг Z». Положительный угол α вращает прямоугольную нагрузку по часовой стрелке вокруг положительной оси.

Инфо

Если вы применяете несовершенства в форме предварительно деформированной модели ( статическая деформация или форма потери устойчивости), возможно, часть нагрузки лежит за пределами заданного эффективного диапазона и не учитывается.

Область действия нагрузки

Как описано выше, нагрузка действует на поверхности, которые вырезаны перпендикулярно плоскости проекции, начиная с места нагрузки. Если в разделе диалога Придано к поверхностям вы выбрали вариант 'Все', вы можете ограничить влияние нагрузки с помощью геометрических критериев.

По умолчанию нагрузка действует неограниченно в интервале от -∞ до +∞. Вы можете использовать поля ввода 'От' и 'До' для уменьшения действия нагрузки в определенных зонах.

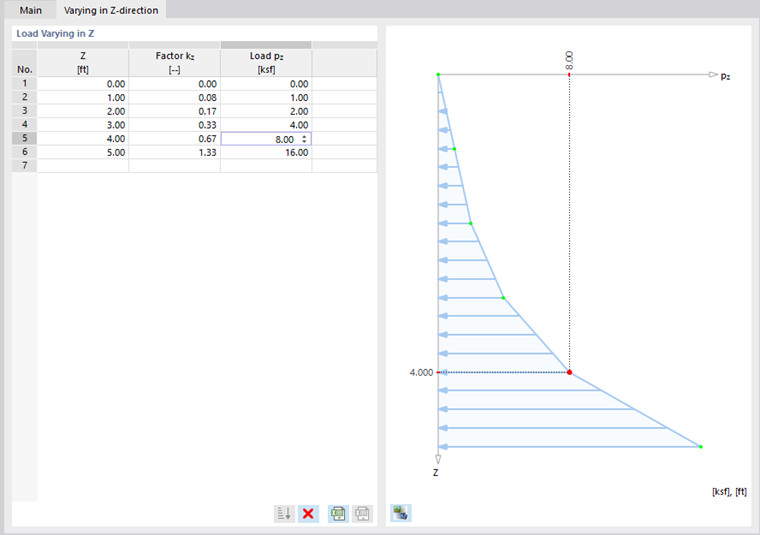

Переменная вдоль Z

Вкладка Переменная вдоль Z доступна для типов нагрузок 'Переменная вдоль Z' и 'Переменная вдоль Z и периметр'.

Здесь вы можете описать ординаты Z с соответствующими значениями нагрузки в таблице.

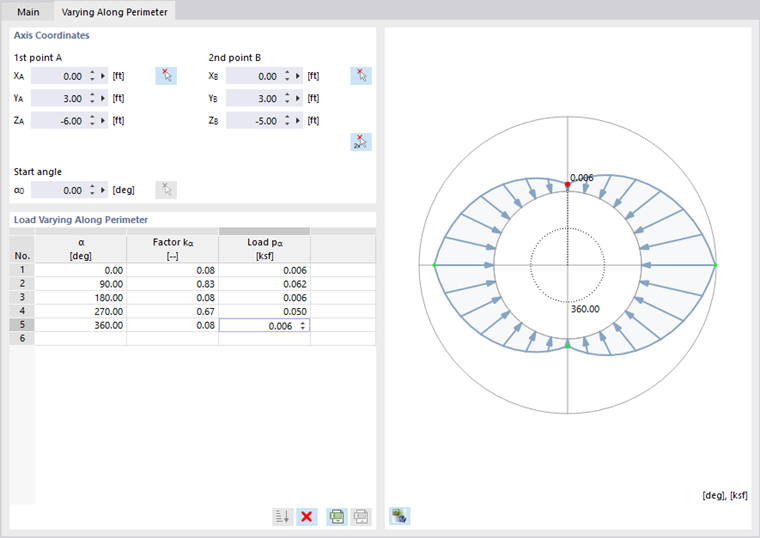

Переменная по периметру

Вкладка Переменная по периметру доступна для типов нагрузок 'Переменная по периметру' и 'Переменная по Z и периметру'.

Введите 'Координаты осей' двух точек, чтобы задать начальное положение нагрузки. Вы можете задать точки графически с помощью кнопки Выбрать индивидуально . В разделе диалога 'Переменная нагрузка по периметру' можно описать углы α с соответствующими значениями нагрузки в таблице.
