自由矩形荷载

用户可以通过自由矩形荷载在面上的任意矩形区域施加荷载，可以是均匀或线性可变荷载。

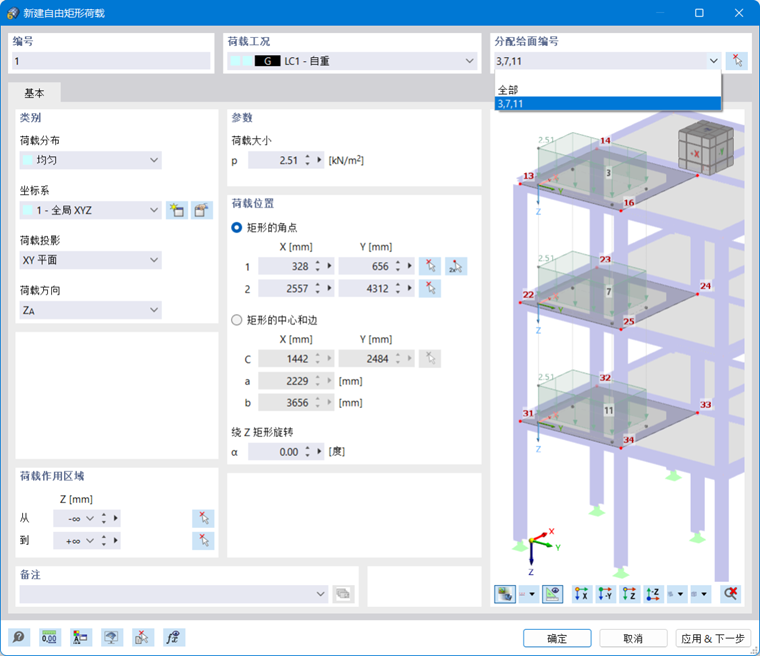

'新建自由矩形荷载'对话框

用户可以在荷载工况下拉菜单中选择在哪种荷载工况下创建自由圆形荷载。

在对话框的'分配给面'部分可以控制矩形荷载的影响。 在列表中有多个选项（见图 新建自由矩形荷载）：

• “空”： 荷载不作用在任何面上。
• 全部： 过自由圆形荷载的圆做投影，自由圆形荷载作用在模型中所有与投影面相交的面上。
• “编号”： 荷载只作用在指定编号的面上。

基本

基本选项卡中管理着自由矩形荷载的各项基本参数。

类别

在'荷载分布'列表中提供了以下选项：

• 均匀： 矩形荷载作用的大小恒定。
• X/Y/Z 方向线性： 荷载在全局轴的方向上是线性可变的。
• Z 方向可变： 荷载大小沿Z 方向变化，用户可以在 Z 向可变 选项卡中以表格的形式定义荷载大小。
• 沿周长可变： 荷载大小沿作用区域的周长变化，用户可在 沿周长可变 选项卡中定义荷载的具体大小。
• Z 方向和沿周长可变： 荷载大小同时在作用区域的周长和Z 方向上变化，用户可以在 Z 向可变 和 沿周长可变 选项卡中定义荷载的具体大小。

如果矩形荷载不是参照全局'坐标系' XYZ，可以选择一个用户自定义的坐标系或创建一个新的坐标系。

在'荷载投影'列表中，选择荷载要投影到的全局平面（XY、YZ 或 XZ）。 RFEM 从 荷载位置 点开始“设计”一些垂直于该投影平面的直线。 这些直线与面的交点就是矩形荷载的定义点。

用户可以在该下拉菜单中选择自由圆形荷载的荷载方向。 根据坐标系的不同，可以选择面的局部坐标系 x, y, z ，全局坐标系 X, Y, Z 或者用户自定义的坐标系 U, V, W。

选择荷载方向

荷载方向分为“真实长度”和“投影长度”， 用户可以在对话框右侧查看相应的示意图。

参数

用户可以在对话框该部分定义自由圆形荷载的大小。 对于线性可变荷载，须输入两个荷载值。

荷载位置

用户可以使用以下两种方式定义荷载作用区域的大小：

• 输入相应的坐标来定义'矩形角点'。 也可以使用 按钮以图形方式定义这两个点。
• 通过定义矩形中心点坐标以及矩形边长a、b。

“绕Z 矩形旋转”：用户可以通过该处定义矩形区域的旋转。 角 α 的正值是矩形荷载绕轴正向顺时针旋转。

荷载作用区域

如上所述，荷载从荷载位置开始作用在垂直于投影平面的裁剪面上。 如果在对话框的 部分中选择了'全部' 选项，则可以通过几何准则来限制荷载的影响。

默认情况下，荷载在 -∞ 到 +∞ 的范围内无限作用。 也可以使用'自'和'至'输入栏来减少对特定区域的荷载影响。

Z 向可变

Z 向可变 选项卡可用于'Z 向可变'和'Z 方向和沿周长变化'荷载类型。

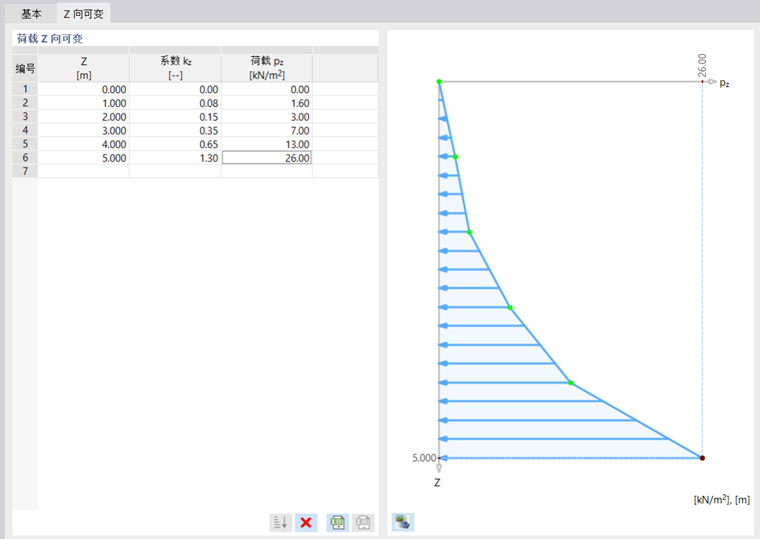

定义荷载沿Z 方向的变化

这里可以在表格中用相应的荷载值设置 Z 坐标。

沿周长可变

荷载类型为“沿周长可变”和“Z 方向和沿周长可变”时，用户可在该选项卡中定义荷载大小。

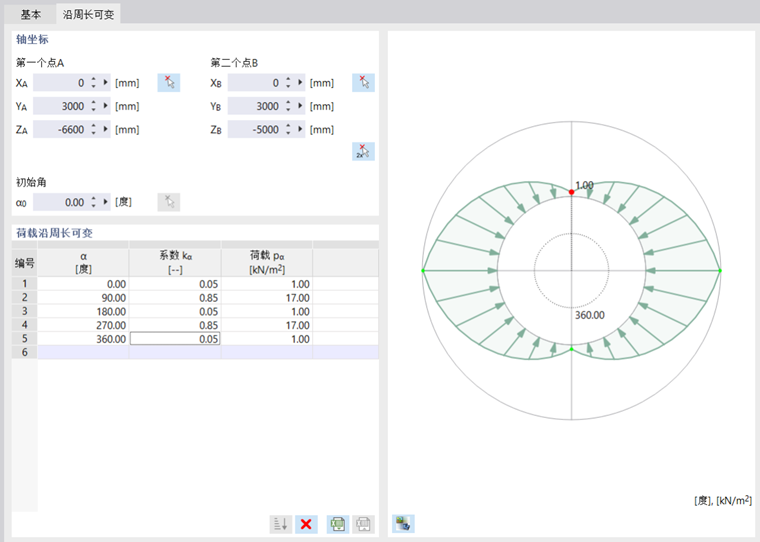

定义沿周长可变荷载

输入两个点的'轴坐标'来定义荷载的初始位置。 可以使用 按钮以图形方式定义点。 在对话框的'荷载沿周长变化'可以在表格中用相应的荷载值描述角度 α。
