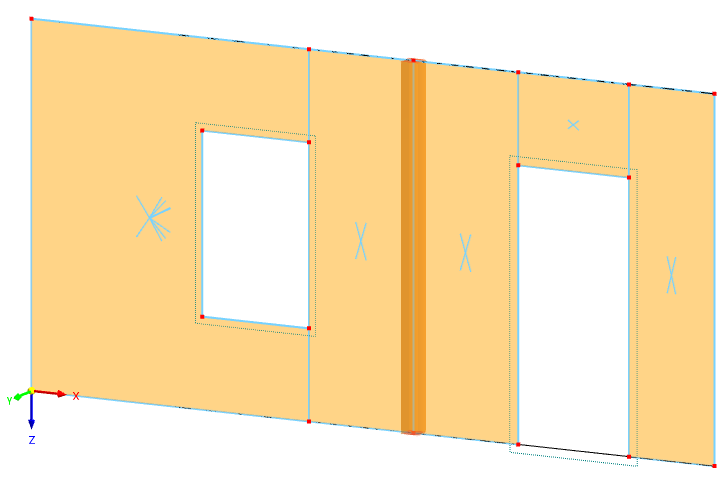

如果面被内部线划分,则会在面内创建闭合截面。 这些区域称为面单元。 点击 结果梁 并且在 https://www.dlubal.com/zh/products/rfem-fea-software/add-ons-for-rfem-6/special-solutions/building-model建筑模型模块。

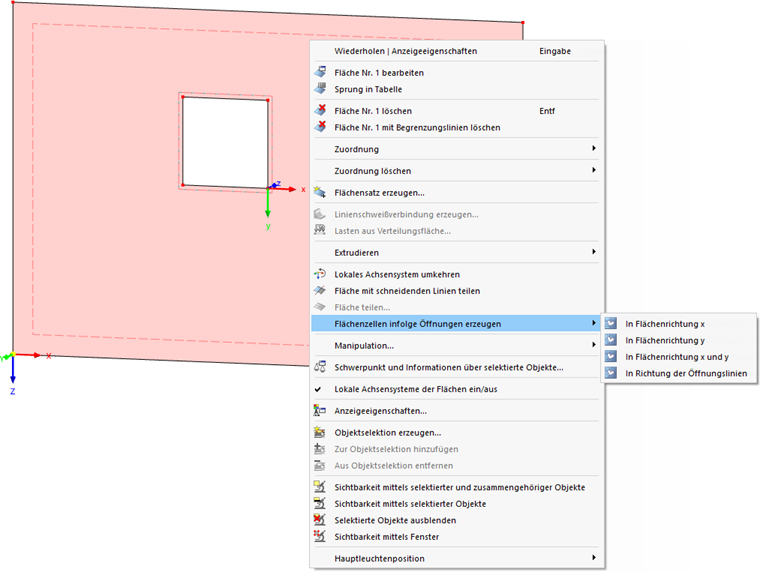

一旦面被线划分后,面的单元格会被自动识别。 与其他结构对象不同,它们不能在对话框中手动定义。

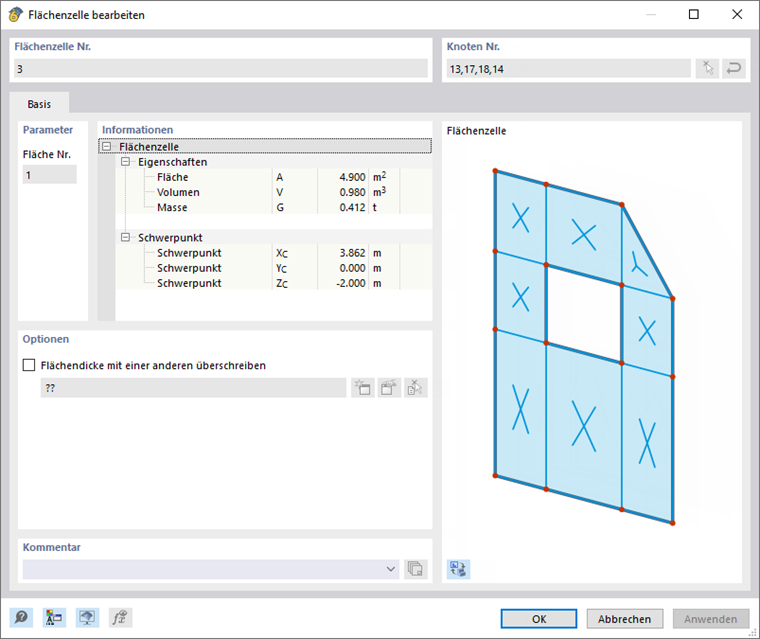

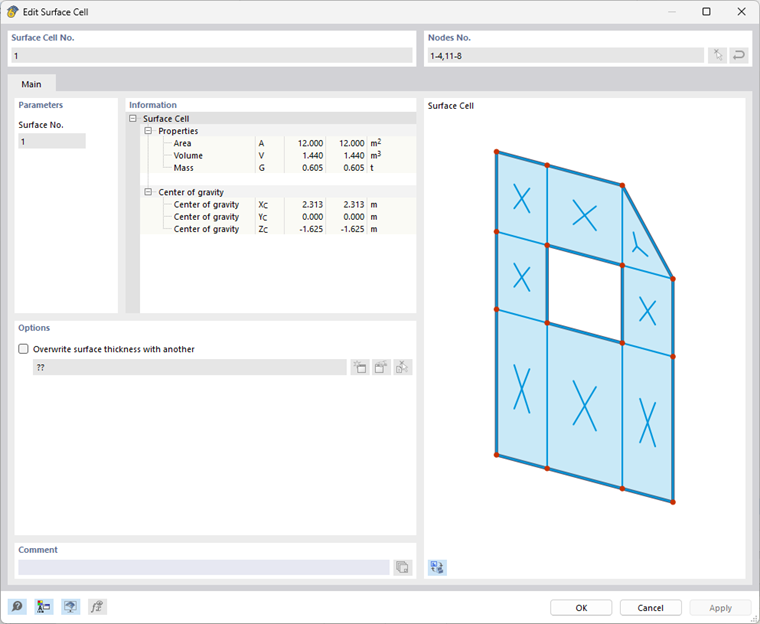

关于面单元的信息可以在对话框中找到。
在对话框的参数部分中输入单元格所在面的编号。
在对话框的信息部分中会列出单元的结构属性及其重心坐标的详细信息。
对话框的选项部分中的'用另一个厚度覆盖面的厚度'复选框可以为面的单元分配一个特定的厚度。 通过这种方式,您可以为部分区域应用一个不同于"母面"的厚度 - 如果需要,也可以用于特定材料。 在勾选该复选框后,您可以从列表中选择厚度,或者使用按钮
或使用按钮
以图形方式从一个特定的面开始。
