实体

【实体】是模型的一种基本对象。 在进行计算时，程序会将【实体】划分为三维有限元网格。 【实体】适用于模拟具有正交各向异性属性的对象和模拟接触，也可用于模拟气体模型。

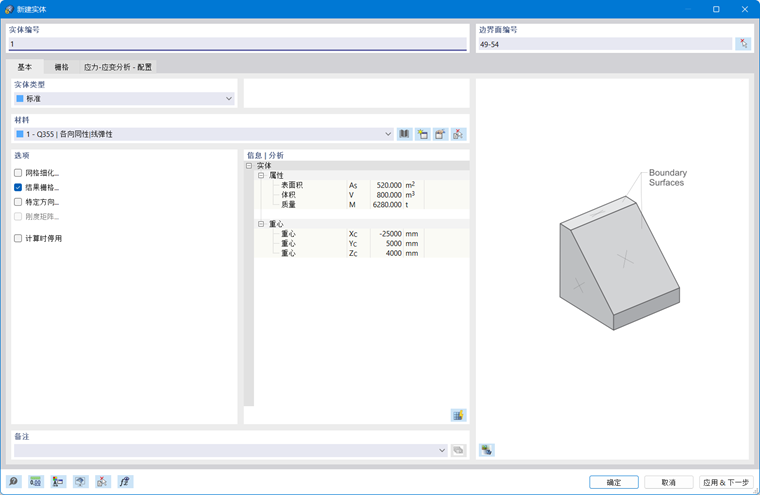

新体积体对话框

【实体】的边界面一般为【无厚度】类型的【面】(参见 面)。 当【实体】激活【接触实体】属性时，该实体的边界面需为有刚度的面。

全部

用户在【基本】选项卡中可以管理【实体】的各项基本参数。

实体类型

不同的实体类型拥有不同的力学性能和各种属性。 程序提供了以下几种调整面刚度的方式供用户选择：

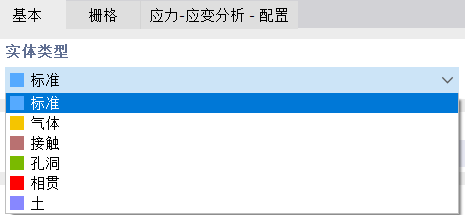

选择实体类型

标准化

对于【标准】类型的【实体】，其材料一般为均匀、各向同性， 因此需要对边界面 stiffness type '无厚度'。

用户可以通过创建正交各向异性(实体)类型的材料来定义具有正交各向异性的实体。 三维材料模型的弹性刚度 Orthotropic - Linear Elastic (Solids) 来创建材料对话框。

气体

该类型的实体适用于模拟理想气体，如用于模拟中空玻璃中的气体、压力容器中的气体等。 用户可以在【气体】选项卡中选择和定义压力、温度等各项气体相关的参数。

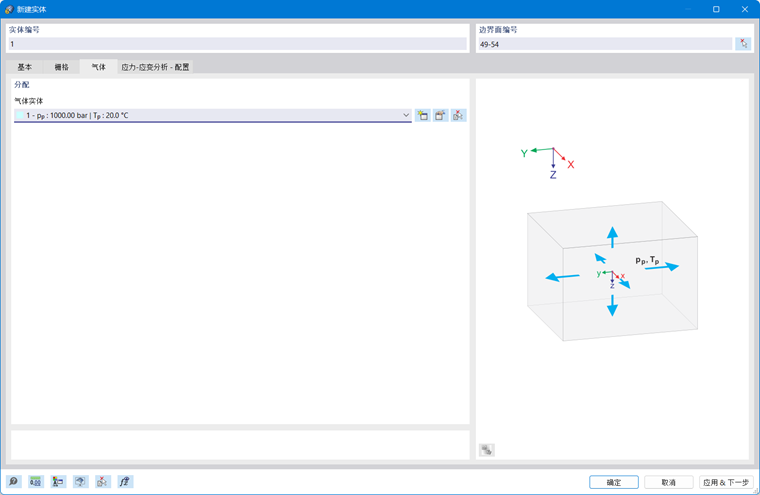

气体的压力和温度特性

联系我们

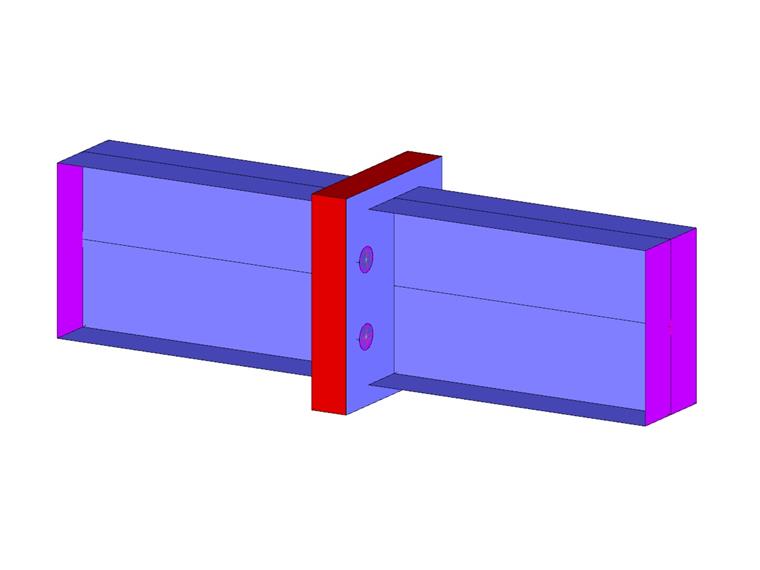

该类型的【实体】适用于模拟两个【面】之间的接触。 用户可以在【接触实体】选项卡中定义接触相关的各项属性。

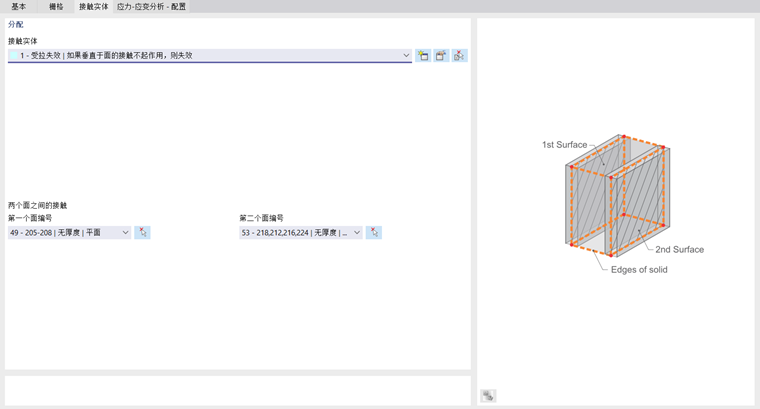

实体的接触属性

用户可以在“接触实体”下拉菜单中选择或创建接触属性。(见章节接触实体 )。

用户可以通过选择两个相互平行的面来快速创建【接触】类型的实体。 可以对“第一个面”进行图形编辑。 是编辑按钮。 RFEM 程序会自动将另一个面指定为“第二个面”。

使用 面接触 或 面释放 可以在面之间轻松映射

孔洞

该类型的实体类型可以创建螺栓的洞口和孔洞等。 实体的类型也用于-analysis/岩土工程分析-输入 岩土工程分析的模块。

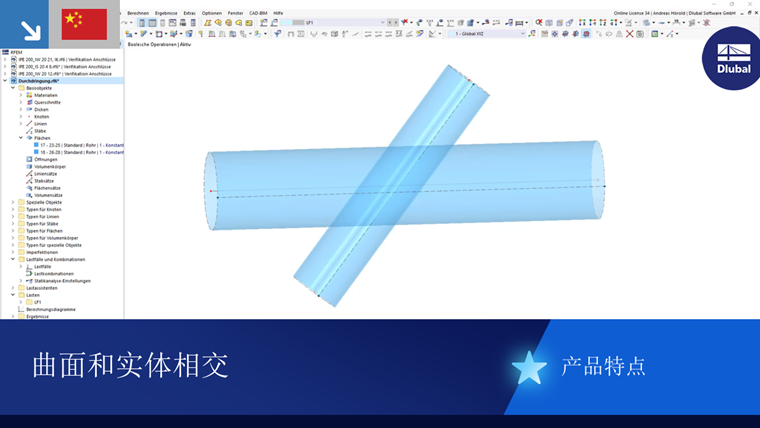

相贯

当两个实体相交时，用户可以通过为其中一个实体指定“相贯”来创建相交。 确认后，RFEM 会创建相贯线和相贯。 在导航器中，（其他）“标准”实体的组件被添加为生成的对象。

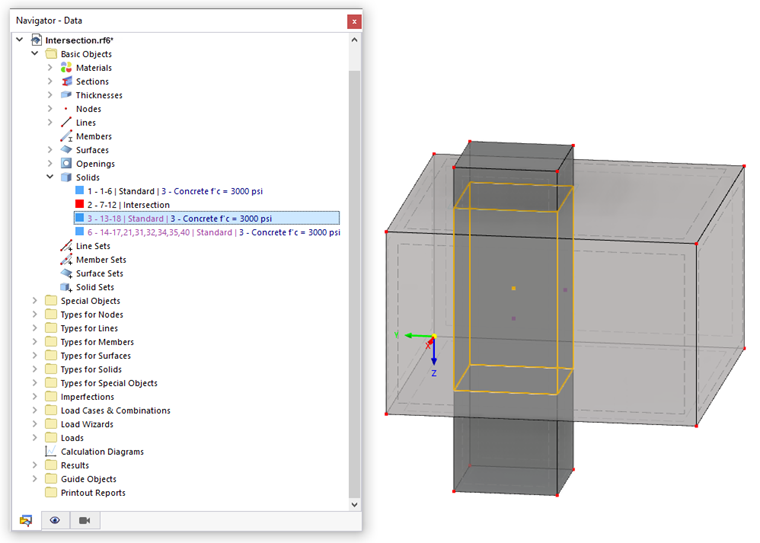

带有生成的相贯分量的实体

岩土

实体类型用于https://www.dlubal.com/zh/products/add-ons-for-rfem-6-and-rstab-9/additional-analyses/geotechnical-analysis/geotechnical-analysis-输入岩土工程分析的特殊解决方案。

材料

用户可以在下拉菜单中为实体选择或创建材料。(见 材料章节)。

网格细化

用户可以通过勾选“网格细化”打开【网格细化】选项卡，根据实体的形状调整实体的有限元网格划分尺寸。(见 实体网格细化章节)。 通过网格细化指定的有限元网格设置的优先级高于全局有限元网格设置。

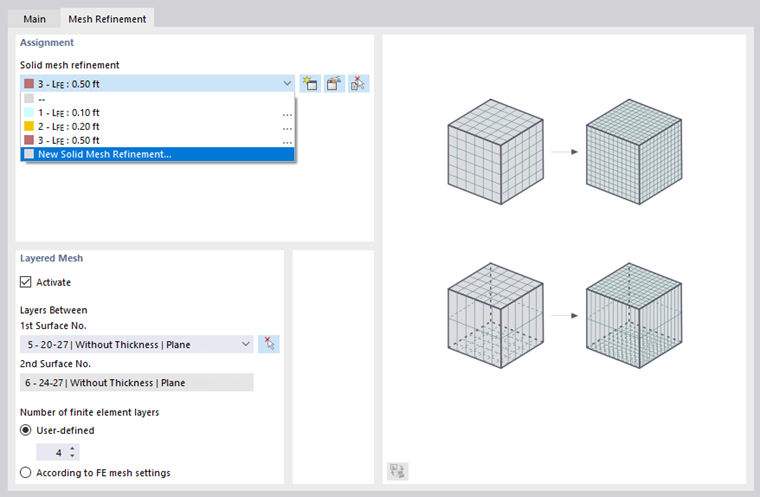

实体的网格细化选项

在“网格细化”的选项卡中，您可以选择一种实体网格细化或定义一个新的。 在“分层网格”部分中提供了在两个平行相对的面之间通过层来安排实体的有限元划分的替代选项。 在本视频中对该功能进行了简要介绍。

特定方向

【实体】的局部坐标系 一般平行于全局坐标系。 用户也可以自己定义坐标系。

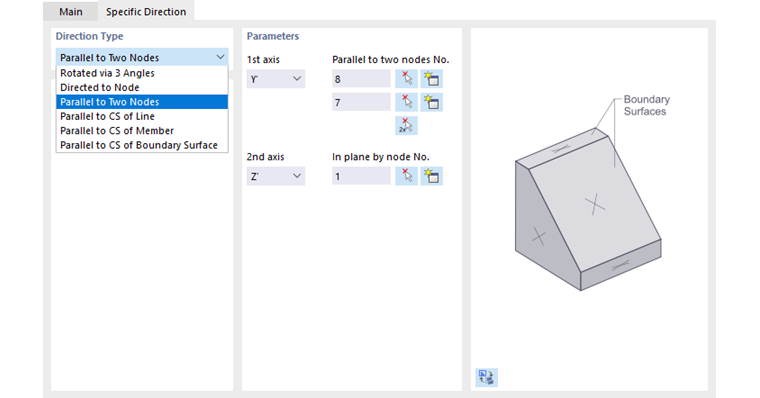

实体轴的特定方向

“方向类型”部分提供了调整实体轴方向的各种选项：

• 通过 3 个角度旋转： xyz轴与全局坐标轴旋转α_X', α_Y', 和 α_Z'
• 定向到节点： 第1个轴（x轴）和第2个轴（y轴）相对于一个节点的方向
• 平行于两个节点： “1st axis”（选项）与两个节点平行，“2nd axes”（选项）与一个节点
• 平行于线的坐标系： x 轴平行于线的 x 轴
• 平行于杆件坐标系： 杆件的 x 轴平行于杆件 x 轴

您可以使用图形方式定义参照对象。 是编辑按钮。

其中的坐标系也用于结果输出。

刚度矩阵

此功能仍在准备中。 用户可以在“实体刚度矩阵”选项卡中手动定义刚度矩阵。

集成对象

如果一个对象位于实体中，但没有用于实体的定义，那么它不会自动成为实体的一部分。 该节点必须手动集成才能与实体建立连接。

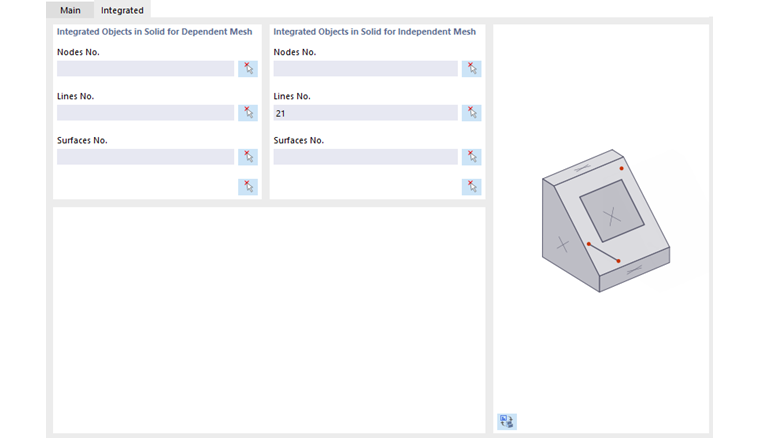

体积体中的集成对象

输入集成的节点、线和面的编号，或使用按钮 , 以图形方式定义对象。 如果将对象添加到对话框的'从属网格的集成对象'部分，则有限元网格设置将应用于实体。 如果要将特定设置应用于对象的有限元网格（例如土层中的钻孔桩），请在'独立网格的集成对象'部分中输入编号。 因此，无论对话框中的网格设置 .

计算时停用

使用户不需要删除该实体，就可计算结构中该实体失效时结构的力学性能(如用于计算结构抗连续倒塌性能)。 在这种情况下，不会应用实体的刚度、属性和荷载。

信息 | 分析

用户可以在“信息|分析”部分查看实体的面积、体积、质量等各项属性。
