面释放

使用面释放模块,可以在面上将模型解耦。 您可以用它来模拟例如实体以可位移的方式连接或只将压力传递到接触面。 位移由 ' 面释放类型 ' 控制,该类型描述了节点的属性。

提示

A 面释放允许您定义面的非线性接触属性,而无需在面之间创建接触体积。

面释放类型

释放属性通过铰进行描述。 从列表中选择释放类型或使用 新建 按钮定义新的类型。 在章节 区域批准类型 中对相应对话框进行了介绍。

释放的对象

指定从面分离的杆件、面和实体的数量。 您可以使用 单独选择 按钮以图形方式定义工作窗口中的对象。

生成释放

释放

信息

Area 会产生重复的面,这些面属于模型的不同部分。

RFEM 在允许释放位移的点处创建面的副本。 从列表中选择是将释放(连接)定位在'原始面'还是'释放的面'上。 该默认值控制着连接移动的模型部分,从而影响结果。

当您指定一个面时,将显示生成的面的编号,包括节点和线的编号。 在导航器中它将附加 ' 区域批准 ' 进行标记。 无法编辑。

定义对象

释放的区域是作为带有相应线和节点的副本自动创建的。 但是,如果您想在生成的面中使用一条或多条现有的线或节点,则可以在该部分中指定相应的编号。

选项

使用'停用释放'复选框,对于某些检查,可以在不删除面释放的情况下取消面耦合。

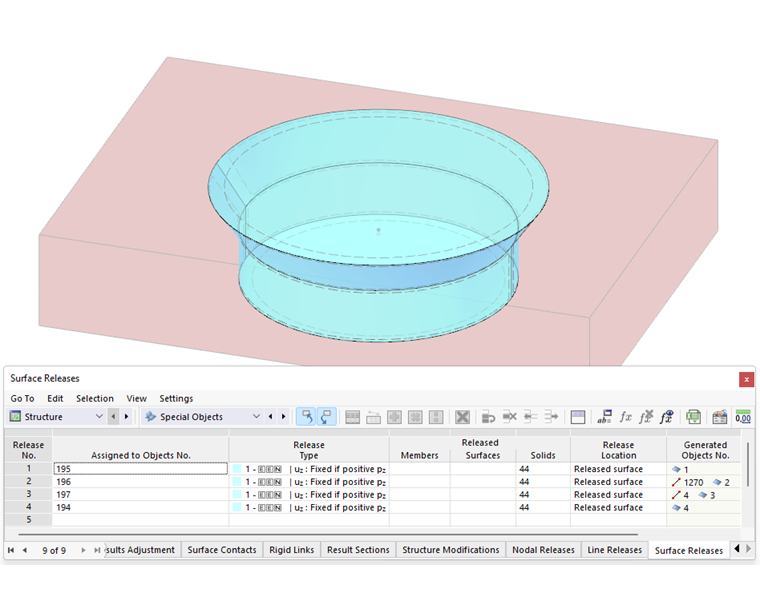

示例

对于漏斗形构件,帽盖应该只作用于压力。 为此请定义一个面释放类型,如果 pz为正 ',则其效果为 ' 固定。 然后将该类型用于内部实体(“塞”)的边界面的面释放。
