Libérations surfaciques

Une libération surfacique permet de découpler le modèle sur une surface. Vous pouvez l'utiliser pour modéliser, par exemple, des solides connectés de manière déplaçable ou transférant seulement des forces de compression sur la surface de contact. Les déplacements sont contrôlés par le « Type de libération surfacique », qui décrit les propriétés de l'articulation.

Astuce

Une libération surfacique vous permet de définir des propriétés de contact non linéaires pour les surfaces sans créer de solide de contact entre elles.

Type de libération surfacique

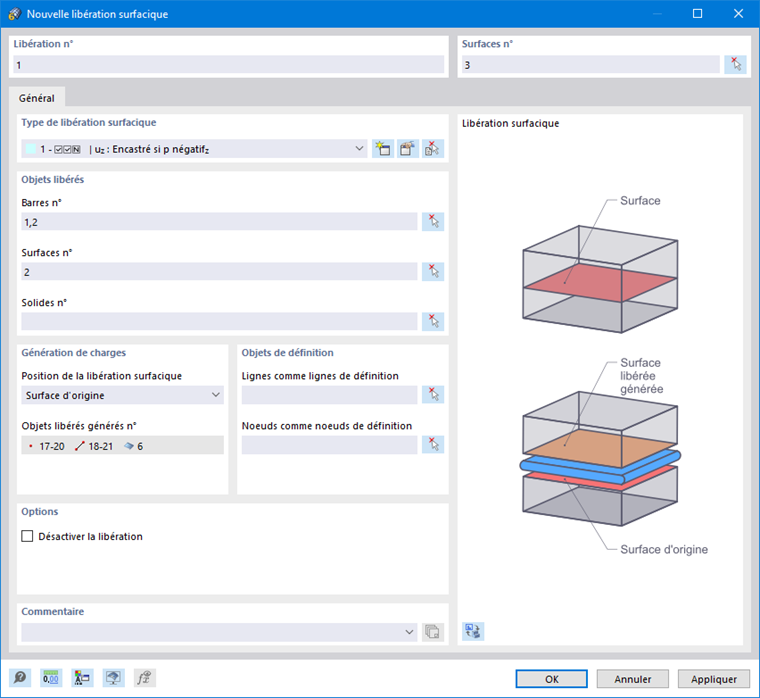

Les propriétés de libération sont décrites par une articulation. Sélectionnez le type de libération dans la liste ou définissez un nouveau type à l'aide de la touche Nouveau . La boîte de dialogue correspondante est expliquée au chapitre Types de libération surfacique.

Objets libérés

Spécifiez le nombre de barres, de surfaces et de solides qui sont dissociés de la surface. Le bouton Sélectionner individuellement permet de définir graphiquement les objets dans la fenêtre de travail.

Génération de charges

Informations

Les libérations surfaciques génèrent des surfaces en double qui appartiennent à différentes parties du modèle.

RFEM crée une copie de la surface aux points permettant les déplacements libérés. Dans la liste, sélectionnez si vous souhaitez placer la libération (articulation) sur la « Surface d'origine » ou sur la « Surface libérée ». Ce paramètre spécifie avec quelle partie du modèle l'articulation se déplace et peut donc influencer les résultats.

Lorsque vous avez défini une surface, le numéro de la surface générée, y compris les numéros de nœud et de ligne, s'affiche. Elle est signalée dans le navigateur par l'ajout « Libération surfacique ». Cet intitulé ne peut pas être modifié.

Objets de définition

La surface libérée est automatiquement créée en tant que copie avec les lignes et les nœuds correspondants. Cependant, si vous souhaitez utiliser une ou plusieurs lignes ou nœuds existants pour la surface générée, vous pouvez spécifier les numéros correspondants dans cette section de la boîte de dialogue.

Options

La case « Désactiver la libération » vous permet d'annuler le découplage sur la surface pour certaines analyses sans supprimer la libération surfacique.

Exemple

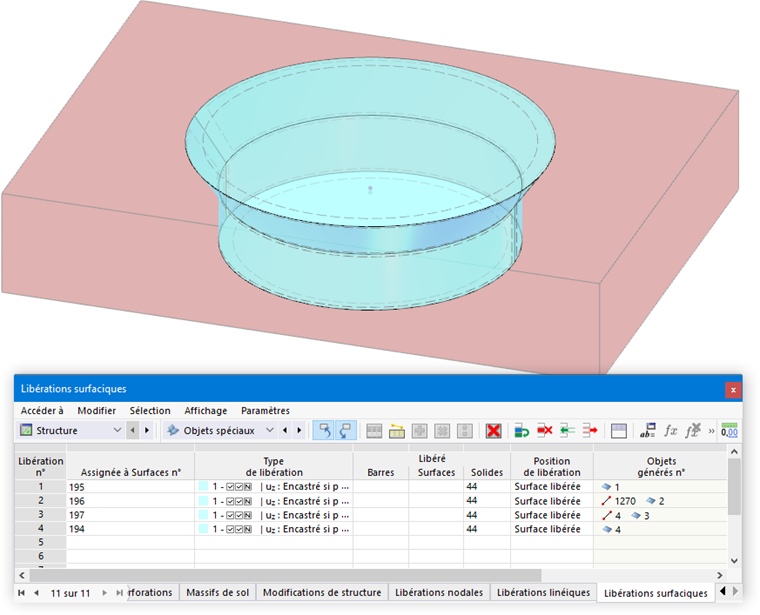

Avec un composant en forme d'entonnoir, la fermeture ne s'active qu'en cas de forces en compression. Ici, il est nécessaire de définir un type de libération surfacique avec l'effet « Encastré si pz positif ». Utilisez ensuite ce type pour les libérations surfaciques pour les surfaces limites du solide interne (« bouchons »).
