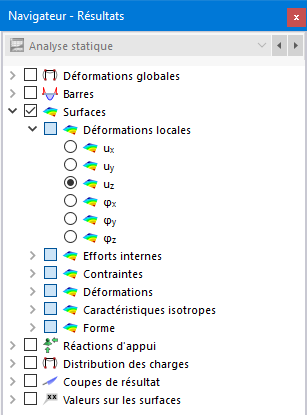

Dans le navigateur, définissez les déformations à afficher sur les surfaces. Le tableau indique les déformations de chaque surface selon les spécifications du Gestionnaire du tableau de résultats . Vous pouvez également y contrôler quelles valeurs extrêmes afficher.

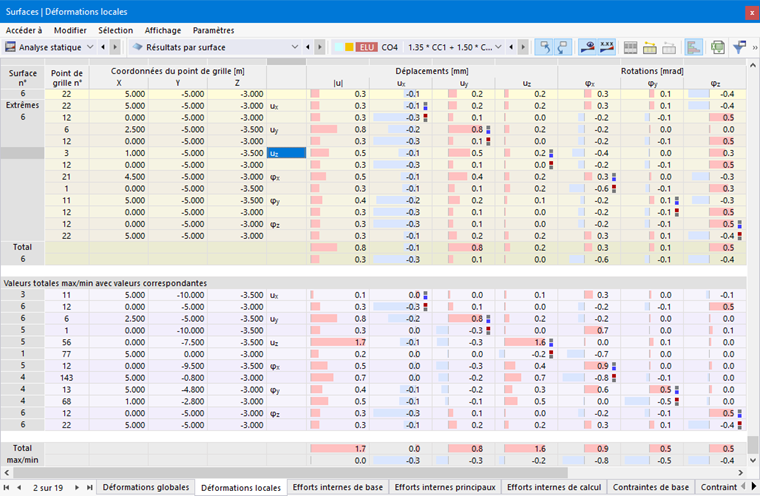

La figure Résultats par surface dans le tableau affiche le tableau avec les déformations globales de surface. Elles font référence aux axes X, Y et Z. Les résultats affichés dans l'image Déformations locales des surfaces dans le tableau se rapportent aux axes de surface x, y et z.
Les déplacements locaux et les rotations ont la signification suivante :
| |u| | Valeur absolue du déplacement total |
| ux | Déplacement dans la direction de l'axe x local |
| uy | Déplacement dans la direction de l'axe y local |
| uz | Déplacement dans la direction de l'axe z local |
| φx | Rotation autour de l'axe x local |
| φy | Rotation autour de l'axe y local |
| φz | Rotation autour de l'axe z local |
Lors de l'analyse de surfaces courbes, les axes de surface se réfèrent aux axes des éléments finis (voir l'image Affichage des systèmes d'axes EF ).
État de déformation du modèle

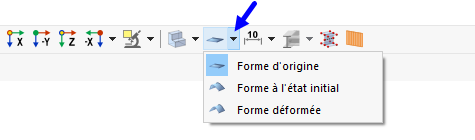

Le bouton de liste de la barre d'outils permet d'afficher la forme du modèle réel dans différents états de déformation.
Les fonctions des boutons sont décrites dans le chapitre Résultats par nœud . Veuillez noter que les déformations sont mises à l'échelle par le facteur 1,00.
