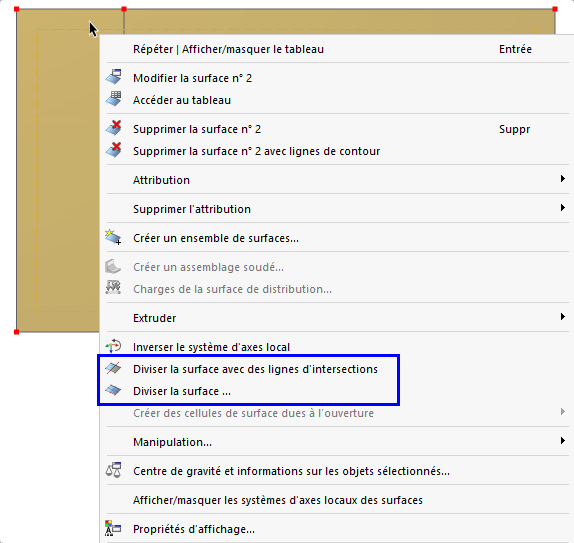

Le logiciel propose deux fonctions adaptées aux conditions topologiques pour la division d’une surface. Cliquez-droit sur la surface pour ouvrir son menu contextuel.
Diviser la surface avec des lignes d’intersection
La fonction Diviser la surface avec les lignes d’intersection permet d’afficher des zones de la surface délimitées par des lignes comme des surfaces distinctes. Les lignes doivent se trouver dans le plan de la surface.
RFEM crée des ouvertures dans la surface et les remplit avec de nouvelles surfaces. L’épaisseur et le matériau sont copiés à partir de la surface d’origine. Vous pouvez ensuite ajuster ces propriétés en conséquence.

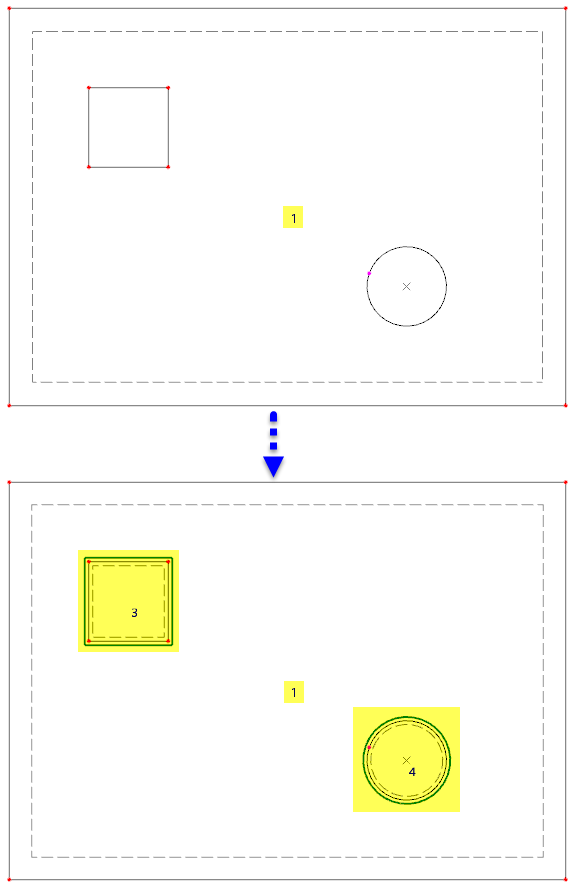

L’image suivante montre un radier avec deux surfaces intégrées créées en tant que nouvelles surfaces par la division.
Diviser la surface
La fonction Diviser la surface permet de diviser une surface en surface plus petites. Cette option est disponible non seulement pour les surfaces planes mais aussi pour les surfaces quadrangulaires et en rotations, ainsi que pour les tuyaux.

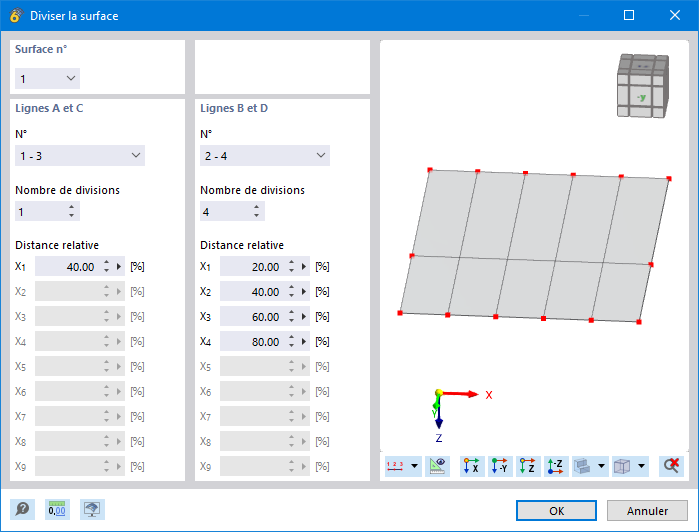

La boîte de dialogue « Diviser la surface » affiche un aperçu de la division et précise les paramètres. Lorsque vous modifiez le nombre de divisions pour les deux paires de lignes de contour « Lignes A et C » ainsi que les « Lignes B et D », le graphique affiche les nouvelles sous-surfaces instantanément.
Une « Distance relative » peut être définie pour chaque ligne de division, ce qui active également les patrons de division irréguliers.
