La fonction Générer des surfaces à partir des cellules permet de remplir les zones fermées du modèle, appelées « Cellules », avec des surfaces. Une cellule est composée d’au minimum trois nœuds d’angle. Tous ses côtés sont délimités par des lignes droites et elle se trouve dans un plan. Dans le cas de lignes courbes, la cellule n’est pas reconnue.

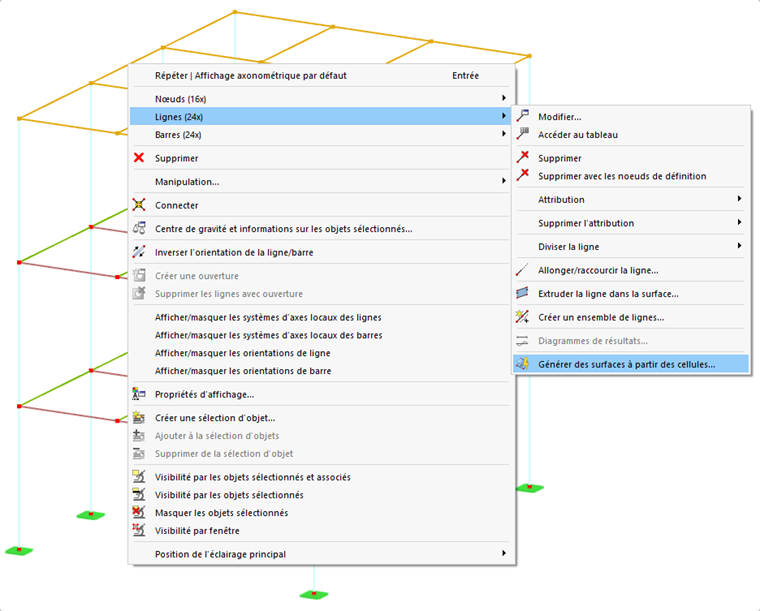

Sélectionnez les lignes, y compris leurs nœuds, en traçant une fenêtre sur la zone concernée. Puis, cliquez-droit sur l’une des lignes sélectionnées pour ouvrir son menu contextuel. Puis, sélectionnez Lignes → Générer des surfaces à partir des cellules.

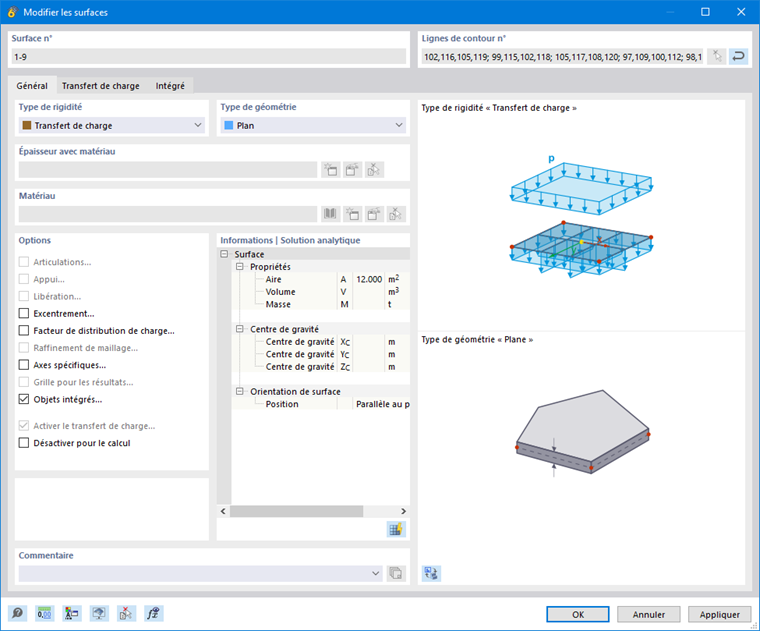

Si les cellules sont reconnues, la boîte de dialogue « Modifier les surfaces » apparait. Définissez les propriétés de surface.

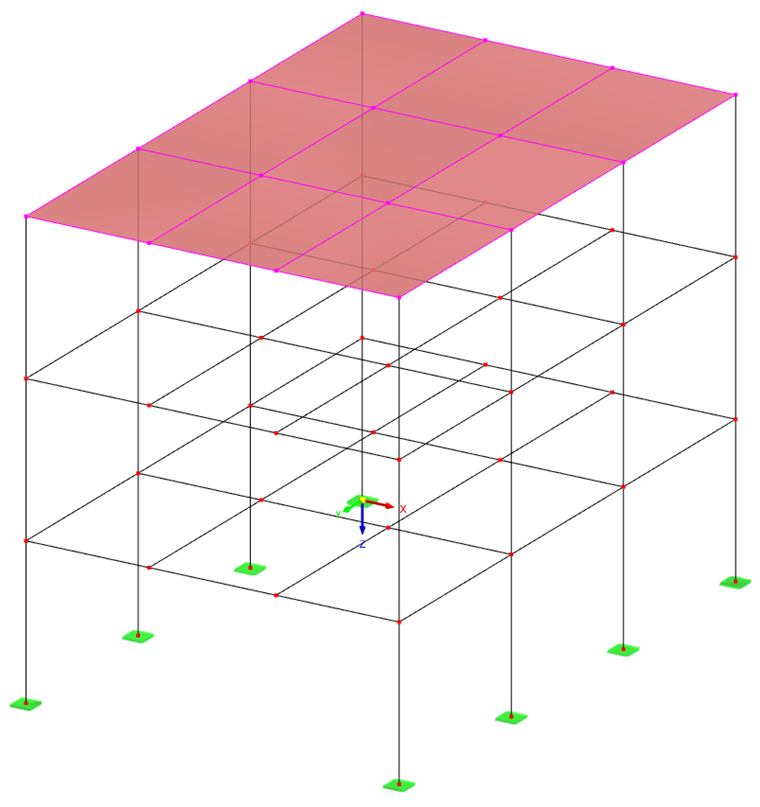

Après avoir cliqué sur OK, les surfaces sont générées.
