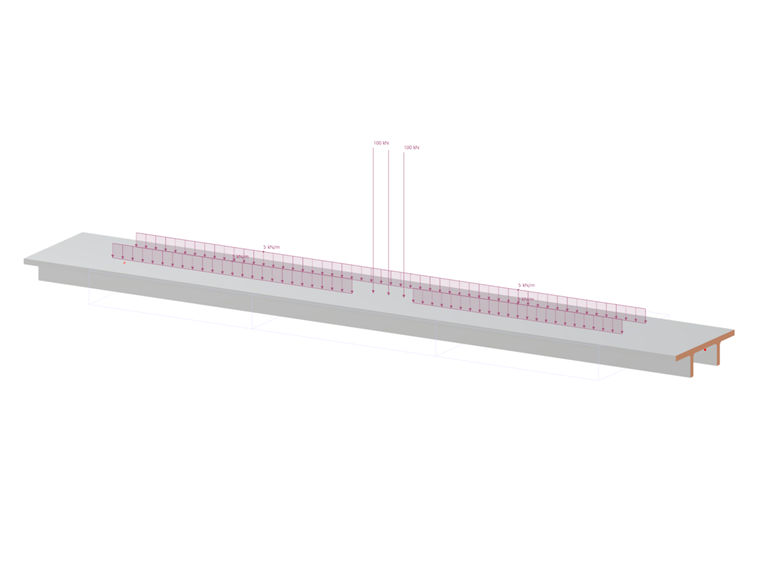

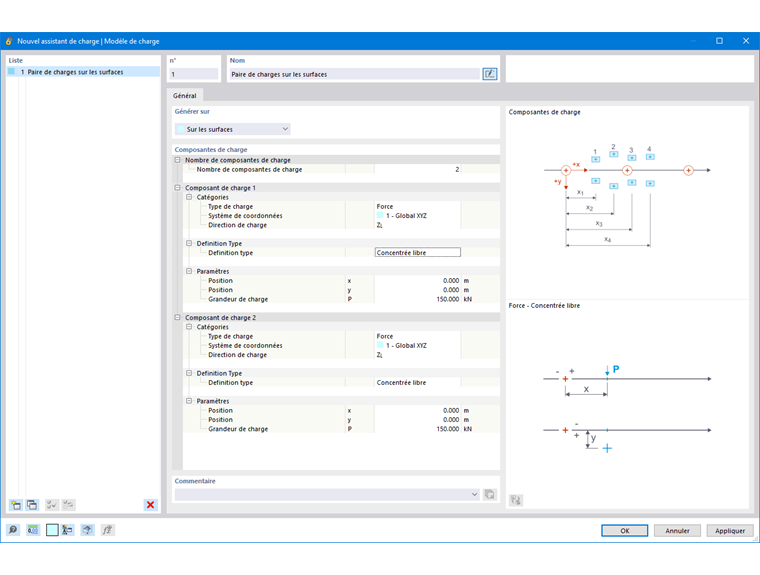

L’assistant de charge Modèles de charge vous permet de regrouper différentes charges dans un seul modèle de charge et de l’utiliser comme disposition de charge.
Les modèles de charge sont nécessaires pour appliquer des charges mobiles aux surfaces à l’aide de l’assistant de charge Charges mobiles.
Astuce
Si différentes charges mobiles sur des surfaces se déplacent parallèlement ou avec un décalage, définissez un autre modèle de charge dans la « Liste » en bas à l’aide du bouton
. Cela vous permet de contrôler les
mouvements
des charges individuellement dans un ensemble de mouvements.
Nombre de composantes de charge
Spécifiez le nombre de charges dans la position de charge. Une catégorie est ajoutée pour chaque composant supplémentaire de ce « bloc de charge ». Les composants de charge peuvent être utilisés pour décrire la charge mobile à l’aide des forces et des moments.
Composant de charge - Catégories
Ces catégories contrôlent les paramètres que vous pouvez définir plus tard.
Type de charge
Les options suivantes peuvent être sélectionnées dans la liste :
- Force : la charge est une quantité dirigée.
- Moment : la charge est le produit de la force et du bras de levier.
Système de coordonnées
Si la charge ne se réfère pas au système de coordonnées global XYZ, vous pouvez sélectionner un système de coordonnées défini par l’utilisateur dans la liste ou en créer un nouveau.
Direction de charge
Dans la liste, définissez la direction dans laquelle la charge agit. Selon le système de coordonnées, les axes globaux X, Y, Z ou les axes définis par l’utilisateur U, V, W peuvent être sélectionnés. La charge peut être liée à la longueur réelle (index « L ») ou à la longueur projetée (index « P ») des lignes.
Composante de charge - Type de charge

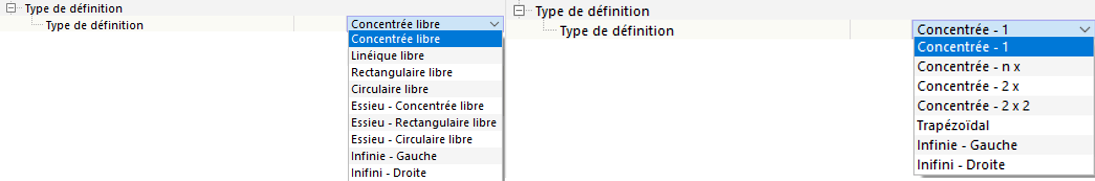

La liste offre différentes options pour afficher la distribution des charges.
Le tableau suivant décrit brièvement les types de charge. Vous pouvez définir les paramètres individuellement dans la catégorie suivante.
| Type de charge | Symbole de charge | Description |
|---|---|---|

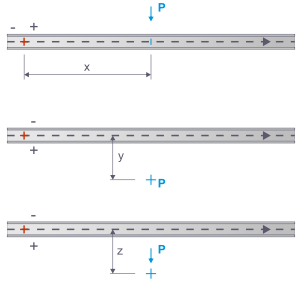

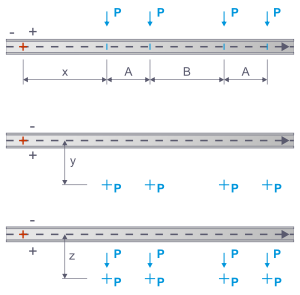

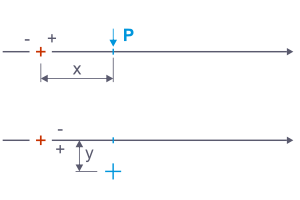

| Charge concentrée (effort simple, moment concentré) | Entrez la grandeur de charge « P » ou « M » et l’espacement longitudinal « X » et transversal « Y » de la charge pour définir la position de charge. | |

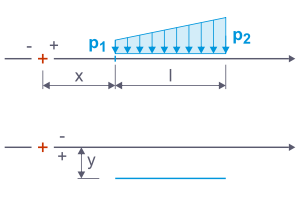

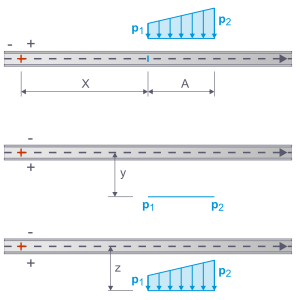

| Charge linéique (charge uniformément distribuée, charge trapézoïdale) | Entrez les efforts « p1 » et « p2 », la distance « x » et « y » et la longueur « l » de la charge linéique. | |

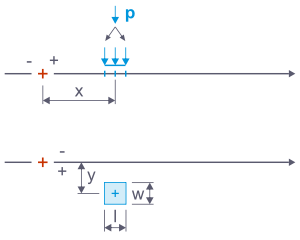

| Charge rectangulaire libre (charge de bloc de surface) | Entrez les espacements « x » et « y » ainsi que la force « P ». Celle-ci est convertie en charge surfacique agissant sur la largeur « w » et la longueur « l » à définir. | |

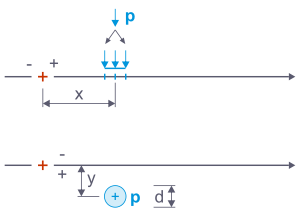

| Charge circulaire libre (charge arrondie de surface) | Entrez les espacements « x » et « y » ainsi que la force « P ». Celle-ci est convertie en charge surfacique circulaire agissant sur le diamètre « d » à définir. | |

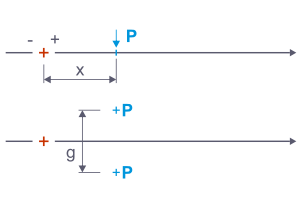

| Axe - Charge concentrée libre (couple de force, couple de moments) | La charge « P » ou « M » est distribuée sur deux charges distinctes à une distance de l’écartement « g ». Entrez l’espacement « x » au point fixe de la position de charge. | |

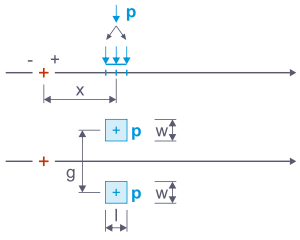

| Axe - Charge rectangulaire libre (Paire de charge de bloc) | La charge « P » est répartie sur deux charges surfaciques à une distance de l’écartement « g ». Ils agissent chacun sur la largeur « w » et la longueur « l » (par exemple, la zone de contact de la roue). | |

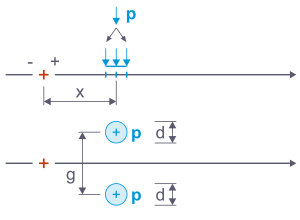

| Axe - Charge circulaire libre (Paire de charge circulaire) | La charge « P » est répartie sur deux charges surfaciques à une distance de l’écartement « g ». Ils agissent chacun sur une surface circulaire de diamètre « d » à définir. | |

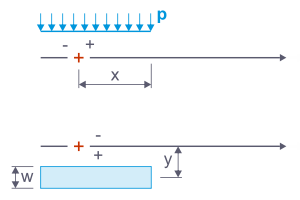

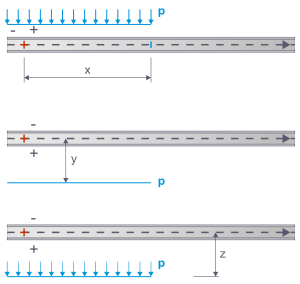

| Infini - gauche (charge surfacique uniformément répartie) | À chaque position de charge, une charge uniforme est appliquée jusqu’au point de début de l’ensemble de lignes. Entrez la grandeur de charge « p », la largeur « w » et la distance « x » du bord droit de la charge au point fixe du pas de charge. Avec la distance « y », vous pouvez déplacer la charge transversalement à la ligne mobile. | |

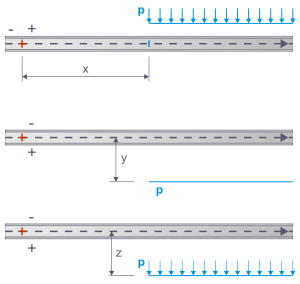

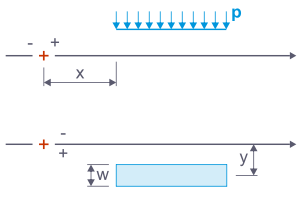

| Infini - droite (charge surfacique uniforme) | À chaque position de charge, une charge constante est appliquée jusqu’à la fin de l’ensemble de lignes. Dans ce cas, entrez l’espacement « x » du bord de charge gauche au point fixe du pas de charge. |
Composant de charge - Paramètre
Les paramètres sont alignés avec le Type de charge que vous avez défini précédemment. Dans la zone graphique de droite, la signification des paramètres est représentée par des symboles.
Position x
La position x décrit la distance entre la charge et le point fixe du pas de charge le long de la ligne mobile. Ce point est illustré par une croix rouge sur le schéma.
Position y
Cette spécification vous permet de placer des charges le long de la ligne mobile. Une valeur positive place la charge dans la direction d’affichage à droite de la ligne mobile, une valeur négative à gauche.
Écartement g
Pour les charges d’essieu, vous pouvez spécifier la distance au centre de gravité des paires de charges selon le schéma.
Grandeur de charge P / M / p
Pour ces paramètres, vous pouvez préciser les grandeurs de la force P ou du moment M. Pour les charges linéiques, entrez les valeurs de charge p1 en début de ligne et p2 en fin de ligne. Si les deux valeurs sont différentes, la charge est trapézoïdale.
Largeur b
Pour les charges rectangulaires, vous pouvez définir la largeur de charge. Il représente la dimension de la zone de contact de charge perpendiculaire à la direction de déplacement.
Si une charge infinie est appliquée, précisez la largeur de la voie sur laquelle la charge uniformément répartie agit.
Longueur l
Vous pouvez définir ici la longueur de la zone de contact dans la direction de déplacement ainsi que la longueur de la charge linéique.
Les conditions géométriques sont particulièrement considérées lors de l’utilisation des décalages et des tampons (voir le chapitre Charges mobiles ) : Les zones ne reçoivent que des charges proportionnelles des zones de contact.
