Vous pouvez afficher graphiquement les résultats des nœuds à l'aide des catégories Déformations globales et Réactions d'appui. Vous trouverez les résultats numériques des nœuds dans la catégorie de tableau Résultats par nœud.

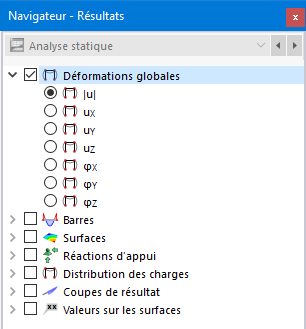

Déformations globales
L'image Résultats par nœud dans le tableau affiche le tableau avec les déformations nodales globales.
Les déplacements et les rotations signifient :
| |u| | Valeur absolue du déplacement total |
| uX | Déplacement en direction de l'axe global X |
| uY | Déplacement en direction de l'axe global Y |
| uZ | Déplacement en direction de l'axe global Z |
| φX | Rotation autour de l'axe global X |
| φY | Rotation autour de l'axe global Y |
| φZ | Rotation autour de l'axe global Z |
Astuce
Le bouton
vous permet d'afficher les déformations sous forme de séquence de mouvements (voir la fonctionnalité Animation des déformations).
État de déformation du modèle
Le bouton de liste de la barre d’outils permet d'afficher la forme du modèle réel dans différents états de déformation.
Les fonctions des boutons sont les suivantes :
| Bouton | Fonction |
|---|---|
|
Restaure la forme d'origine du modèle (état initial sans charge ni recherche de forme) |
|
Représente la forme de l'état initial, par exemple dû à un cas de charge différent |
|
Affiche le modèle déformé |
Vous trouverez un exemple pour l'affichage des différentes formes dans le chapitre Résultats du manuel de recherche de forme.
Forces d'appui

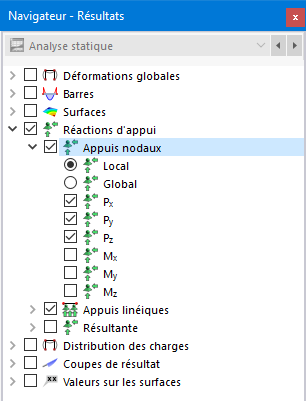

Les forces d'appui sont désignées par « P » et les moments d'appui par « M ». Ils sont généralement liés au système d'axes global. Dans le navigateur, vous pouvez définir les composants à afficher graphiquement. Concernant les appuis nodaux en rotation, il est également possible d'afficher les forces d'appui locales.
Le tableau liste les forces et les moments introduits dans l'appui nodal. Ainsi, concernant les signes, le tableau ne montre pas les forces ou moments de réaction sur la partie de l'appui. Les signes résultent de la direction des axes globaux. Si l'axe global Z est orienté vers le bas, le cas de charge « poids propre », par exemple, résulte d'une force d'appui positive PZ. Inversement, un cas de charge de vent contre l'axe global X a une force d'appui négative PX. Ainsi, les forces d'appui affichées dans le tableau représentent des charges de fondation.

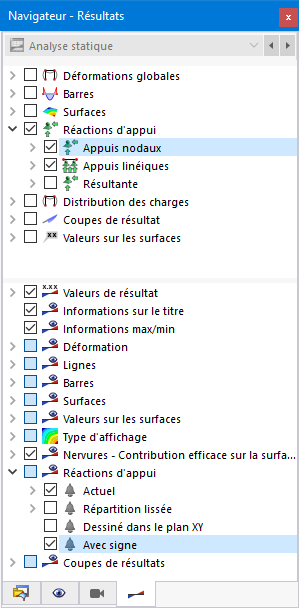

Contrairement aux résultats du tableau, les vecteurs « Réactions d'appui » dans le graphique représentent les forces de réaction et les moments de la partie des appuis. Les composants sont représentés par la taille et la direction des vecteurs. Vous pouvez également afficher les signes des forces introduites dans la fenêtre graphique en sélectionnant l'entrée correspondante dans la partie inférieure du navigateur. Utilisez cette option uniquement pour visualiser les forces introduites afin d'éviter tout malentendu.
Un moment d'appui positif agit dans le sens des aiguilles d'une montre autour de l'axe global positif correspondant. Tout comme les vecteurs des réactions d'appui, les vecteurs ont déjà un signe et les indications de valeur doivent être considérées indépendamment : les signes indiquent les directions des moments selon les axes globaux.
Somme des charges et somme des forces d'appui
Pour les cas de charge et les combinaisons de charges, les sommes de contrôle Σ des chargements et des forces d'appui sont indiquées à la fin du tableau. Cet équilibre sera différent si le modèle a également des appuis linéiques, des appuis de barre ou des appuis surfaciques. Ces forces d'appui doivent également être considérées dans le bilan global.
