Paramètres de base

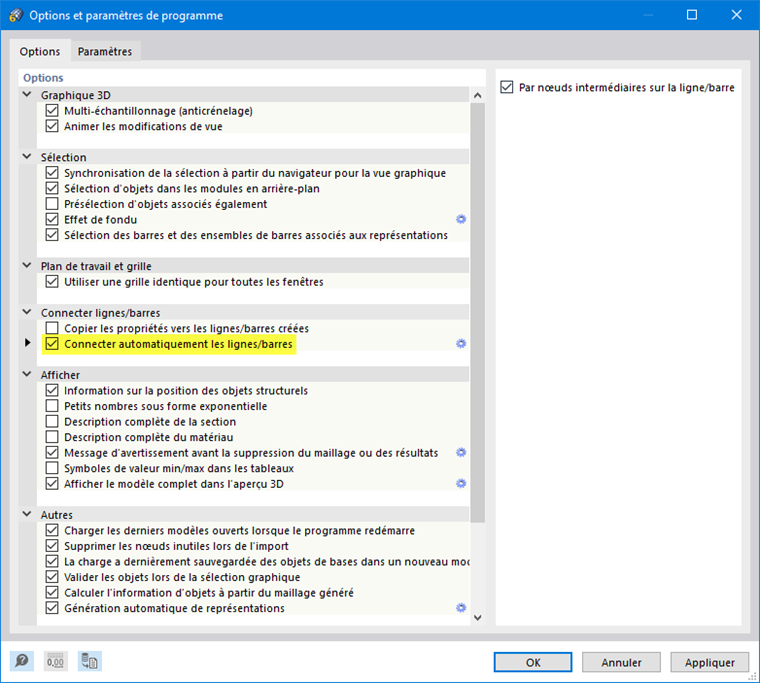

Par défaut, les lignes et les barres sont automatiquement connectées dès qu'elles se croisent lors du placement. Ce paramètre se situe dans la boîte de dialogue « Options et paramètres de programme », que vous pouvez trouver dans le menu Options ou à l'aide du bouton
. La connexion est établie par des nœuds internes de type
Sur la ligne/barre
. Les lignes et les barres sont ainsi conservées.
Vous pouvez également utiliser le menu Affichage ou le menu contextuel général pour contrôler si les lignes et les barres doivent être divisées et connectées au niveau du nœud commun.
Fonction « Connecter »
Pour connecter ultérieurement les lignes ou les barres qui se croisent, utilisez la fonction Connecter dans le menu Outils ou le bouton
dans la barre d'outils.

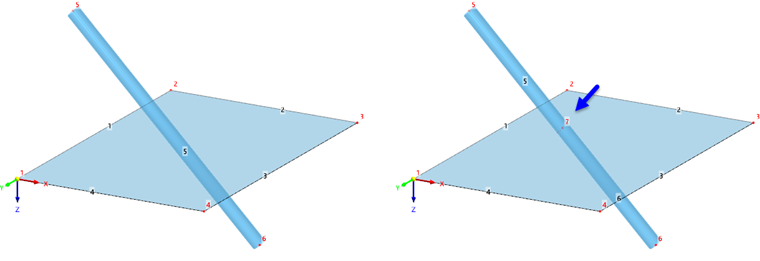

Vous pouvez connecter des lignes ou des barres sans les sélectionner au préalable. Accédez à la fenêtre de travail et dessinez une fenêtre autour de la zone où vous souhaitez connecter les lignes ou les barres. Il n'est pas nécessaire de sélectionner complètement les objets. Par exemple, vous pouvez l'utiliser pour créer le point d'intersection d'une barre avec une surface.
