连接线或杆件

基本设置

默认情况下，线和杆件在放置过程中一旦相交，就会自动连接。 该设置存储在'程序选项和设置'对话框中，可以在选项菜单中或使用 按钮调出。 通过类型上。 这样可以保留线和杆件。

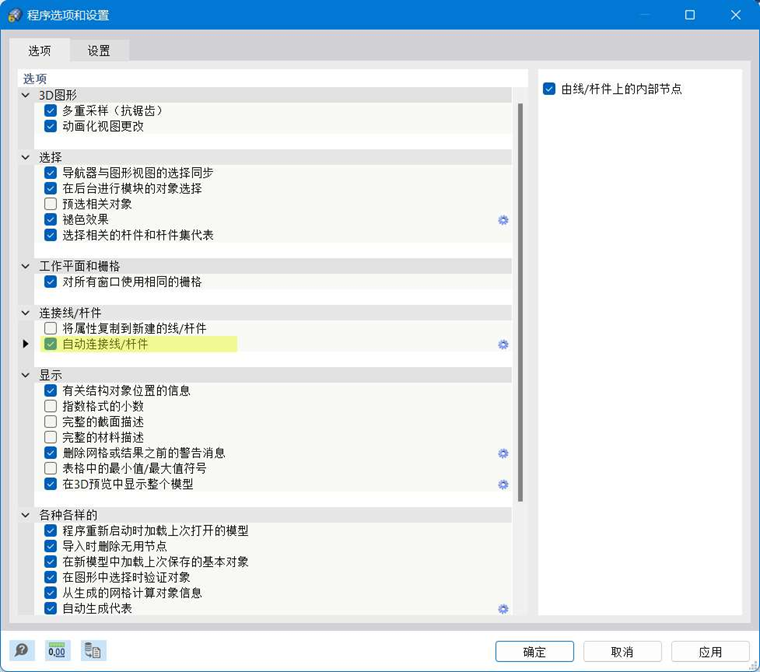

程序选项和设置 ' 对话框

您也可以使用视图菜单或右键菜单来控制是否在共节点处划分和连接线和杆件。

菜单 (1) 和通用上下文菜单 (2) 中的“自动连接线/杆件”功能

' 连接 '功能

连接相交的线或杆件，请使用工具菜单中的连接功能，或使用工具栏中的[ T0 ]按钮。

您可以在不选择线或杆件的情况下将它们连接起来。 只需在要连接线或杆件的区域上绘制一个窗口即可。 对象不必被全部选中。 例如，您可以使用它来创建杆件与面的相交点。

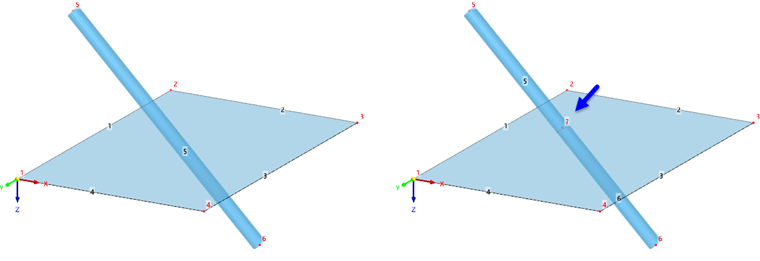

创建杆件和面的相交： 原始（左）和复制结果（右）
