杆件代表向导

在杆件代表选项卡下会出现 设置和选项 . 在这里您可以定义程序创建杆件“代表”的标准（参见 杆件代表一章）。

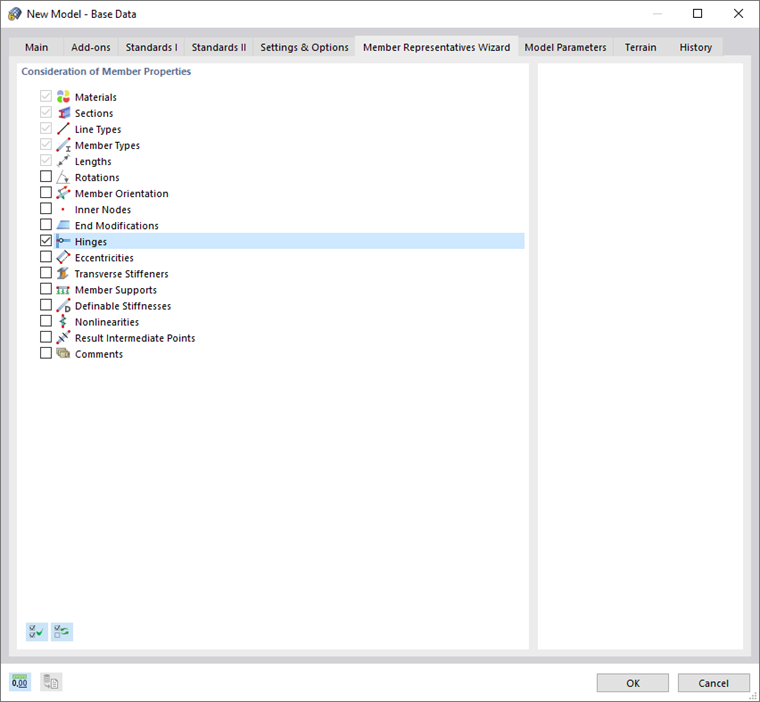

'新建模型 - 基础数据'对话框中的'杆件代表向导'选项卡

【杆件代表】是杆件模板，在该模板中的所有杆件的属性都相同。 RFEM 程序会根据杆件的材料、截面、杆件类型、长度等标准将所有杆件进行分类，并显示分类的结果（见图 导航器中的杆件代表 ）。 上图中的选项都是预设好的。

在【考虑杆件属性】中，用户可以勾选其他额外的选项来筛选杆件。 比如，用户可以勾选【铰】，那么 RFEM 程序会根据杆件两端的约束情况将所有杆件进行分类。
