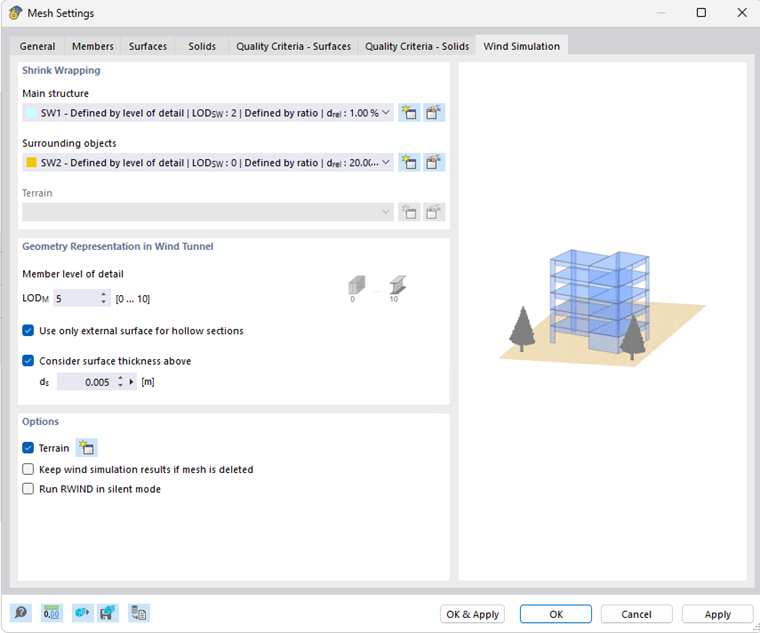

网格设置

用户可用在“网格设置”对话框中管理程序生成有限元网格的形状、尺寸等各种设置,该设置为网格的全局设置。 在计算菜单中选择网格设置,可以打开该对话框,或者使用 网格设置 是编辑按钮。

基本

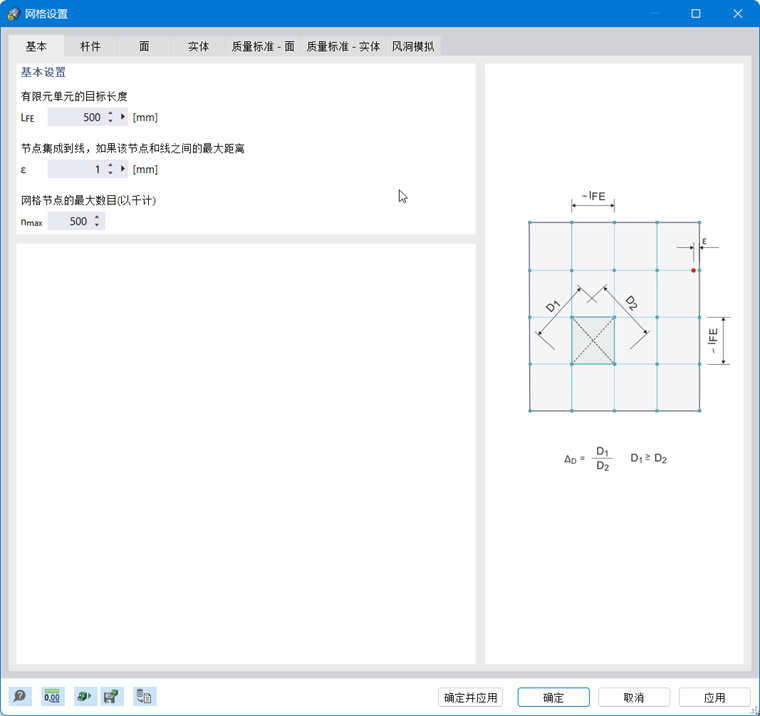

用户可用在【基本】选项卡中管理程序生成有限元网格时的默认网格尺寸。

基本设置

“有限元目标长度”:该数值控制着程序划分有限元网格的尺寸大小。 该值设置的越小,网格越精细,计算结果一般也越接近真实解, 但会导致计算时间增加。 网格划分过细也可能会加剧应力集中的程度。

重要

使用适当的尺寸进行离散化是有限元分析的重要步骤。 网格尺寸不宜划分过细,计算结果的精度满足要求即可。 网格尺寸过大,计算结果可能无法满足所有边界条件。 例如, 对于一个矩形平面,边界线上建议可以生成8~10个有限元网格。 应尽可能避免划分出的有限元网格少于4个。 对于轴力分布不均匀的对象,至少需划分5个有限元网格。

“节点集成到线,如果该节点与线之间的最大距离”:当节点与线之间的距离小于该值时,程序会将该节点集成到线中,不会在该节点处划分有限元网格; 如果节点与线之间的距离大于该值时,程序会在该节点处划分有限元网格。

提示

程序默认的有限元网格尺寸为0.5m,适用于大部分建筑工程领域的结构。 当模型的尺寸较小时,应将有限元目标长度适当减小,以保证程序可以划分出足够数量的有限元网格。

选项

用户可以通过勾选“首选独立网格”来为带有集成对象的面或实体创建特定的有限元网格。 以土体上的板为例,土层的有限元网格可以比板更大。 从而显着减少了有限元单元的数量。

杆件

用户可以在【杆件】选项卡选择如何对杆件划分有限元网格。

用户可以在该选项卡中调整程序将杆件离散化的数量。 程序的默认设置适用于大部分情况, 用户可将杆件划分的更加精细以得到更准确的结果。

“激活未集成到面上的混凝土直杆的分段(非线性计算器)”:该功能用于开裂状态下的杆件非线性分析。 程序的混凝土设计模块可以计算每个有限元网格开裂和未开裂的刚度。

使用'激活阶次分析、结构稳定性、动力分析中大变形分析中杆件分段的选项',可以选择按大变形或中间节点进行稳定性和动力分析。得到了更高的精度。 在这种情况下,分段的数目将应用于'特殊杆件类型'(上面的第二个输入栏)。

“使用杆件上的节点对杆件进行分段”:勾选该选项后,程序将在杆件上的节点的位置划分有限元网格。

信息

由于杆件是线的属性,线网格细化也会影响杆件的有限元网格划分。

面积

用户可以在【面】选项卡选择如何对面划分有限元网格。

为面划分有限元网格时,网格形状宜尽可能保持正方形,以得到更精确的结果。 正方形网格的对角线长度比值 D1/D2 = 1。 在“有限元四边形对角线的最大比值”输入栏中,输入对角线比值的极限值ΔD 。 该值越小,程序将划分出越多的三角形单元; 该值过大,也可能导致划分出的有限元网格可能过于尖锐, 导致计算出现错误。

"四边形单元与平面的最大夹角":模型中的曲面会被离散为多个平面有限元网格。 夹角α控制着四边形网格的法线与该处曲面的法线之间的最大夹角。 (见图 夹角 α)。 超过允许角度后,该处将会划分为三角形单元。

如果将模型定义为“ | XY | 板'(见章节 Basis ), 可以沿着'线进行网格细化(准备中)。 以便得到更准确的结果。 Δb与全局网格大小有关, 表示细化区域的边界距离线的距离。

“将未应用的对象集成到面”:该功能用于在面上的各种对结构不起作用的辅助点、辅助线处划分有限元网格。 默认不勾选该功能,对结构不起作用的对象不会影响结构的有限元网格划分。

"单元形状":用户可以在该处选择使用何种形状的有限元网格划分面:

  • 三角形和四边形: 程序默认使用三角形和四边形网格进行划分
  • 只有三角形: 如果划分出的四边形网格形状过于尖锐,可只使用三角形网格进行划分
  • 只有四边形: 勾选该选项后,一般可以提高结果的准确性

程序默认勾选“尽可能使用相同的正方形”和“膜结构用三角形”,以保证计算结果的准确性。

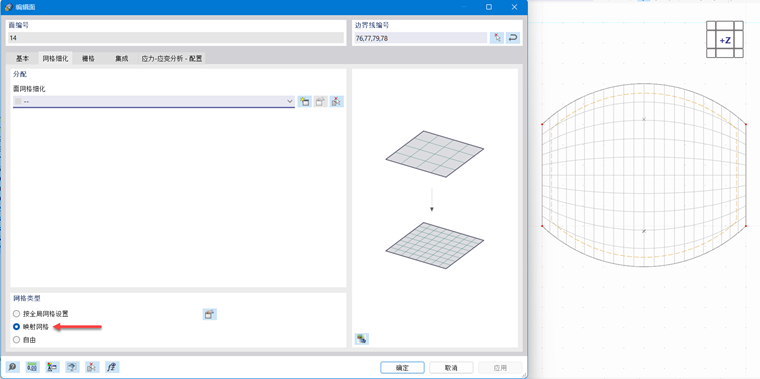

"映射网格":勾选该功能后,程序会使划分出的有限元网格适应面的边界线。 用户可以使用"面网格细化"为个别面定义映射网格。

映射网格只由四边形网格组成, 一般该类型的网格计算结果更准确。 建议使用该方法生成网格。

实体

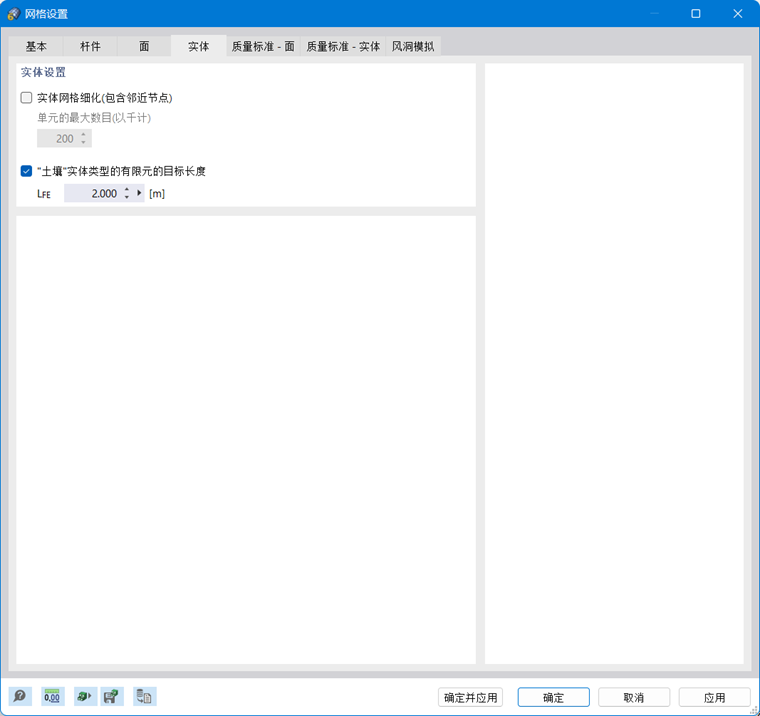

用户可以在【实体】选项卡选择如何对实体划分有限元网格。

“实体网格细化(包含邻近节点)”:勾选该功能后,如果实体对象的节点距离过近(一般这类实体形状比较尖锐),程序会自动对该实体对象进行网格细化, 以得到更准确的结果。 此时实体对象的网格尺寸取决于实体对象节点的最小距离。

“单元的最大数目(以千计)”:该数值可以控制程序划分实体有限元网格数量的上限。

您可以在勾选“土壤类型的实体的有限元单元的目标长度”复选框中选择岩土工程分析模块(需要许可证)。 这允许您为土体定义特定的默认网格尺寸 LFE ,并创建更大的实体网格而不需要 “网格细化”。

质量标准 - 面

用户可以在【质量标准-面】选项卡中定义二维有限元网格的质量划分标准。

质量标准

用户可以在对话框该部分定义程序检查有限元网格质量的标准。 勾选后,程序将按照定义的标准检查网格的质量。

用户可以分别指定每种验算类型的“警告准则”和“失效标准”的值。

颜色显示

生成网格后,程序会显示各种质量的网格数量及所占比例, 用户可以藉此评估有限元网格的质量。

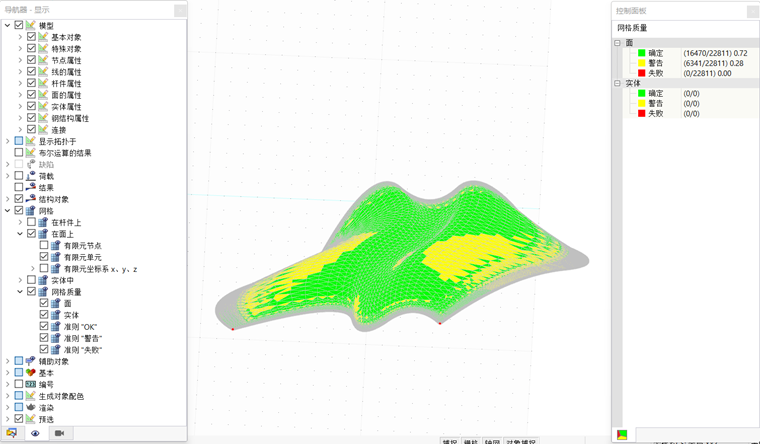

用户也可在导航器-显示中勾选网格下的网格质量, 以在模型中查看有限元网格的质量。

质量标准 - 实体

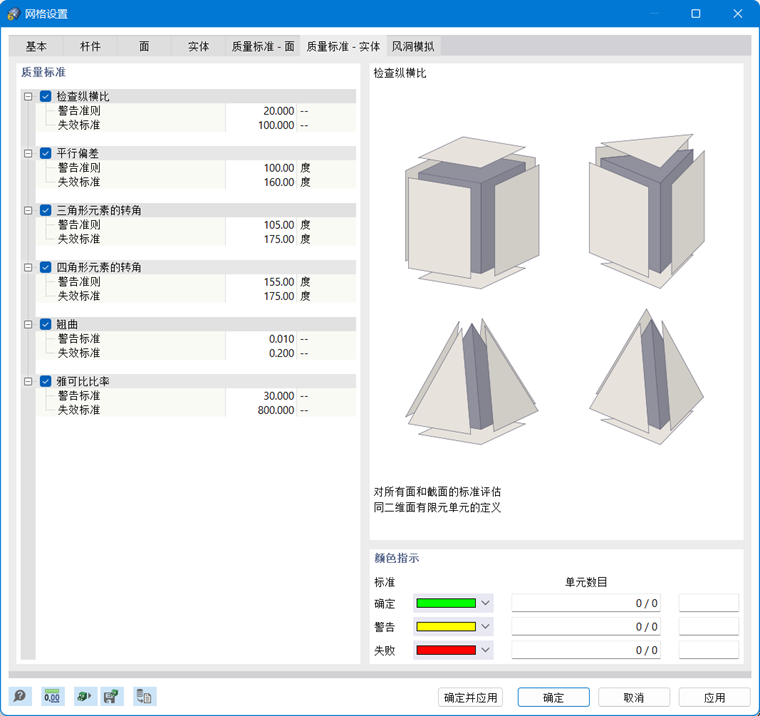

用户可以在【质量标准-实体】选项卡中定义三维有限元网格的质量划分标准。

质量标准

用户可以在对话框该部分定义程序检查有限元网格质量的标准。 勾选后,程序将按照定义的标准检查网格的质量。

用户可以分别指定每种验算类型的“警告准则”和“失效标准”的值。

颜色显示

生成网格后,程序会显示各种质量的网格数量及所占比例, 用户可以藉此评估有限元网格的质量。
