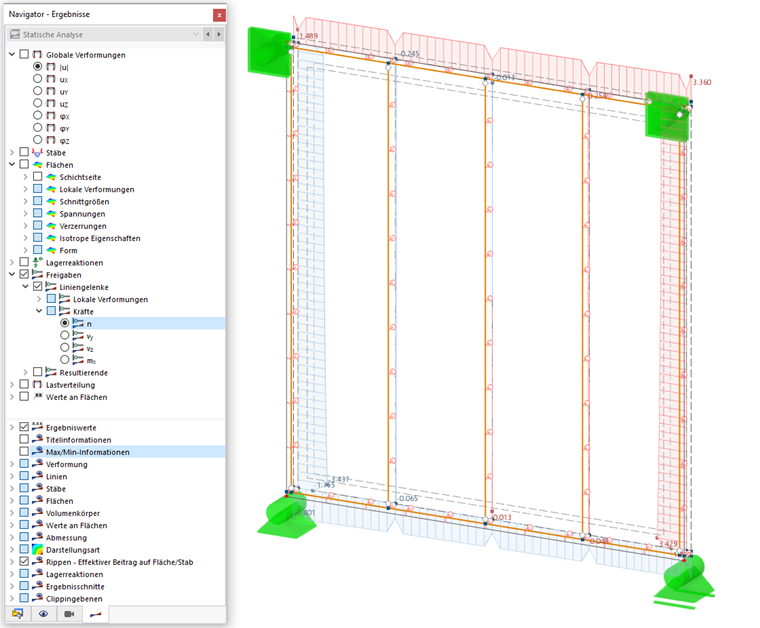

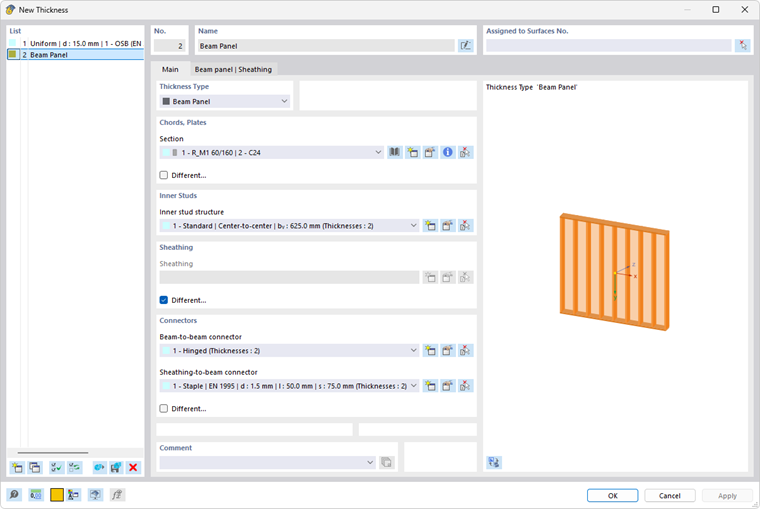

用户可以勾选“有梁的板”厚度类型,就可以模拟木结构墙或其他由杆件和面组成的组合结构。 基于单元(框架、柱、覆层)的参数可以创建杆件/面的厚度类型,该类型还考虑了紧固件的弹性。
覆面板

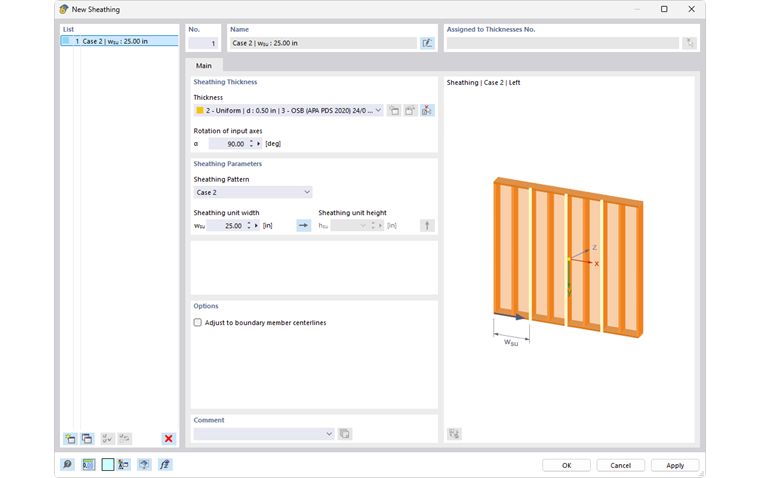

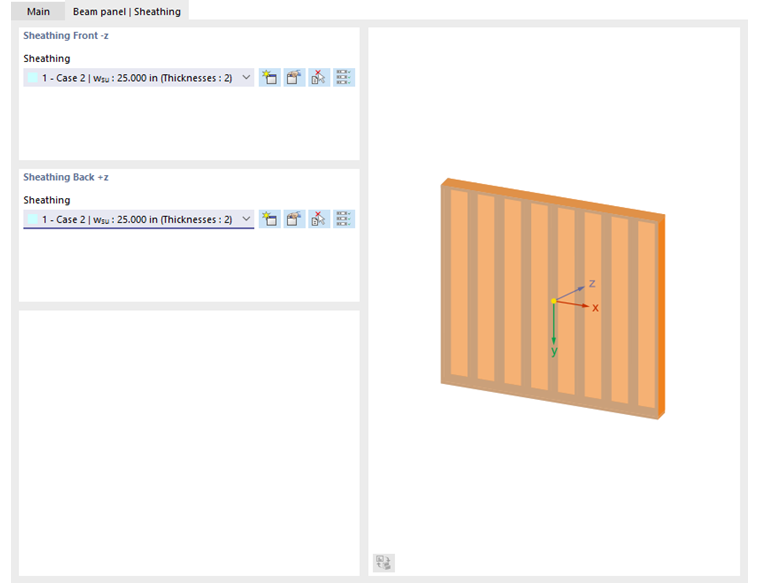

在【覆层】选项卡中,您可以定义板的属性。 为相应面的'材料'复选框勾选: 'Front cladding -z' 是指面的负侧(与局部坐标轴 z 轴的相反方向), '板件背面 +z' 是指面的正面。 如果木结构板或梁板的两面都被覆盖,则选择两个复选框。
从已经定义的材料列表中选择相关材料。 也可以通过【材料】栏右侧的按钮从截面库中导入新材料或新建材料(见 材料 一章)。 OSB材料通常用于制造木墙板。 并输入覆盖层的'厚度'。
外周骨架杆件

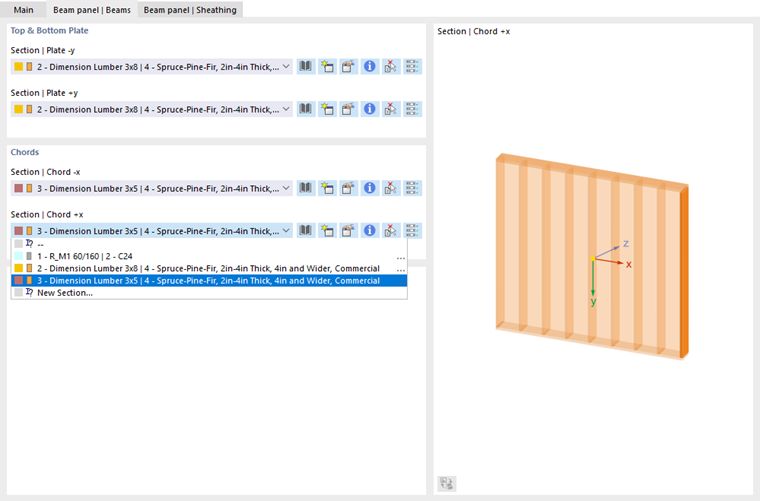

在选项选项卡中,您可以定义薄板边缘的截面,并指定它们如何连接到保护层。
杆件 +/-y
在该对话框部分中,您可以定义平行于局部面 y 方向的框架截面。 用户可以在列表中选择截面,也可以使用按钮 u. (见章节 ]]000035 截面]])。
框架杆件 +/-x
输入平行于局部 x 面方向的杆件截面。
连接

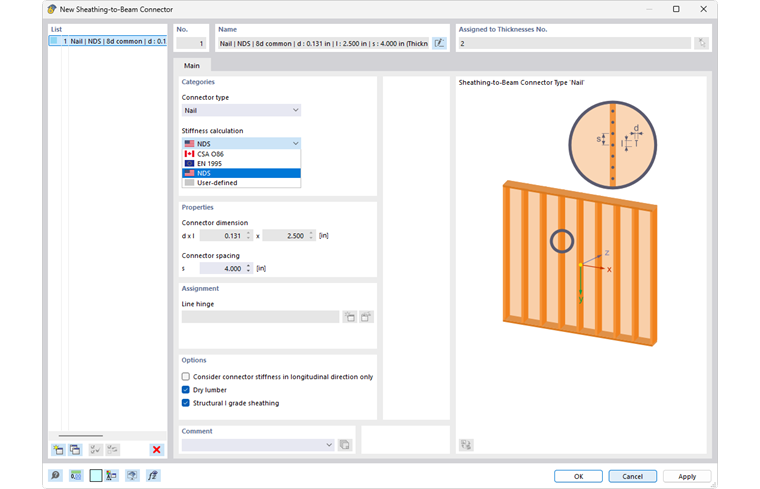

在该部分中,您将定义杆件和保护板之间的连接方式。 用户可以在“方向类型”下拉菜单中选择旋转线栅格的方式:
- 钉子
- U 形件
- 用户定义
根据设置的不同,您可以指定'连接器尺寸'(钉子直径或直径)和'连接器间距'。 它用于确定连接件在相应侧面和方向上可用的刚度。
这里假定两面都为木板, 如果不是,则用户自定义连接刚度 K。
内部骨架

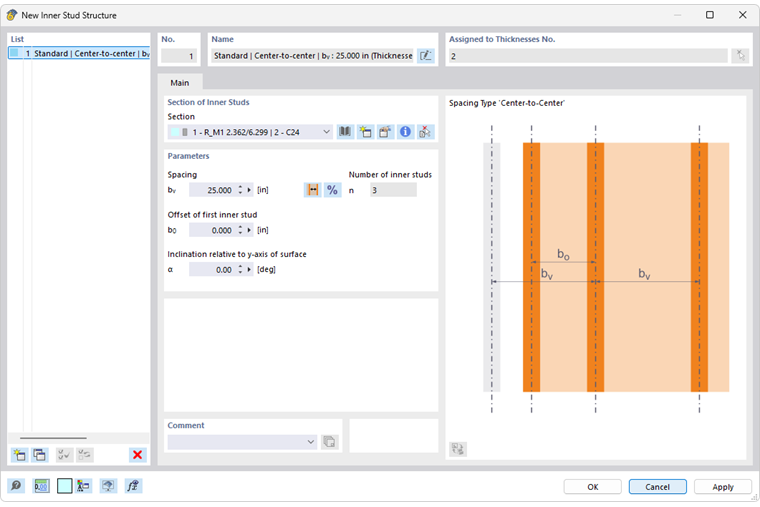

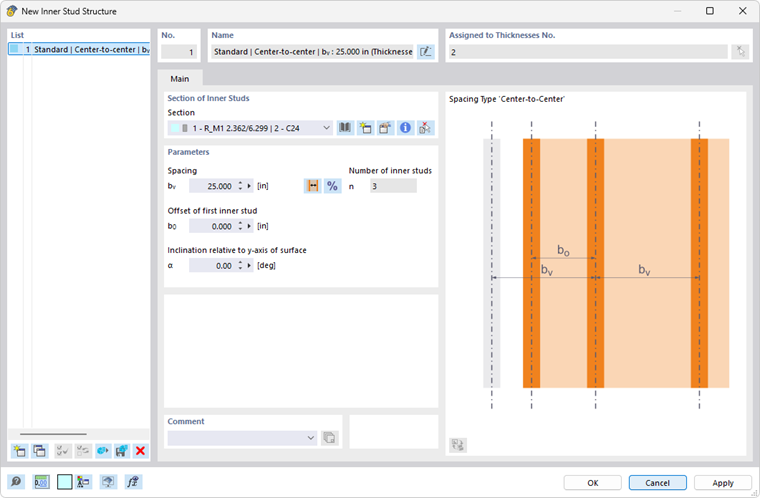

在内部柱选项卡中,您可以定义内部竖向杆件的截面,并指定它们与钢板的连接方式。
内部骨架
从列表中选择'截面'。 随着 u. 如果没有,则可以定义一个新的截面(见章节 {%|000035 截面]])。
'分布'决定了列的排列方式。 用户可以在“方向类型”下拉菜单中选择旋转线栅格的方式:
- 中心对中心
- 间隙
- 均匀
- 用户定义
输入柱子的'距离';通常,有一个均匀的距离。 如果是不规则分布,则在相应的表格中定义用户自定义距离 bv 。
【跳过】和【净空尺寸】是参照面的 x 轴进行定义的。 第一个位置被认为是在 x 轴负方向上最远的位置。 如果不是这样,您可以使用按钮调整杆件分布。 是编辑按钮。
连接

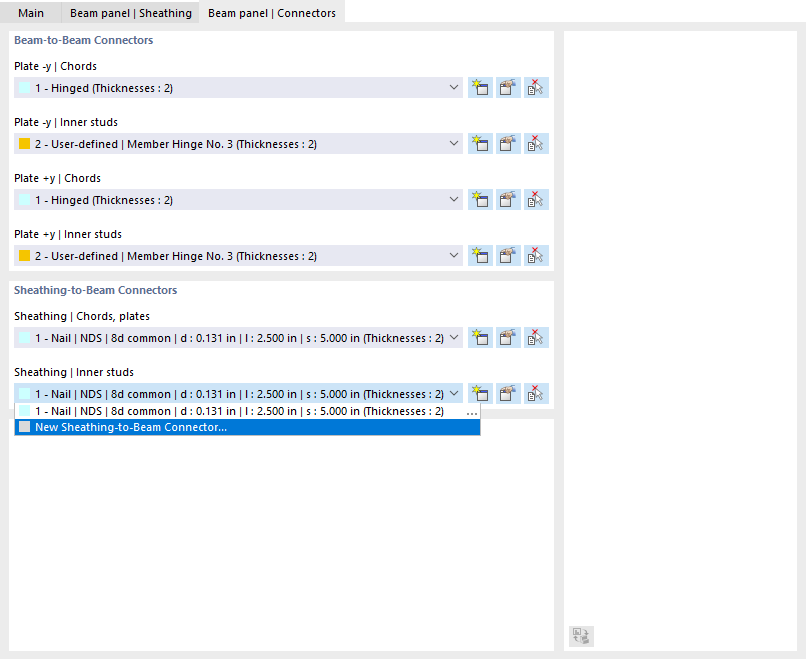

用户可以在该部分定义内柱与外墙的连接方式。 用户可以在“方向类型”下拉菜单中选择旋转线栅格的方式:
- 钉子
- U 形件
- 用户定义
根据设置的不同,您可以指定'连接器尺寸'(钉子直径或直径)和'连接器间距'。 从而决定了在相应一侧的连接件刚度。
