接触应力

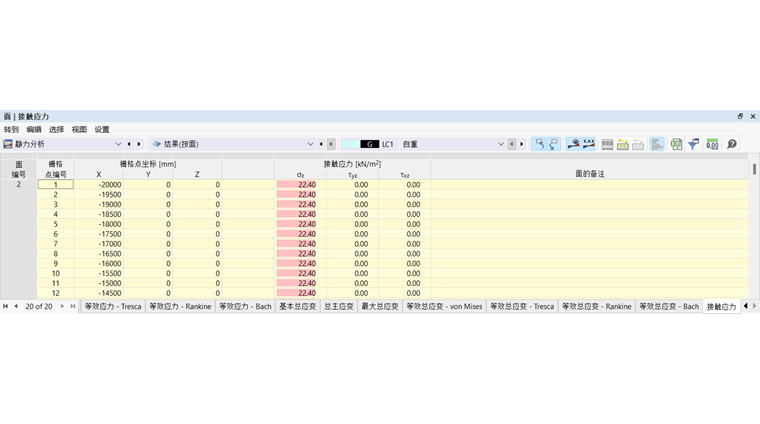

当为面设置 面支座后,用户可以在导航器和表格中查看面的接触应力。 该表格按照手册 # extbookmark 中给出的规范列出了每个面的接触应力|到显示选项卡|【结果表管理器】# 中的设置。

接触应力的类型及说明如下:

表格中显示的是结构对面支座的作用产生的应力。 关于符号,表格中的符号是结构对支座的力的符号, 其符号由全局坐标轴的方向决定,沿全局坐标轴正方向为正。 如果局部面的轴 z 向下,则例如在“自重”荷载工况中产生正应力 σz 。 接触应力符号参照全局坐标轴进行表达。

信息

用户可以使用面的右键菜单中的反转局部坐标系选项,更改面的局部 z 轴的方向。 该功能在模型类型为“3D”时才可使用, 使用该功能时应注意局部坐标轴的改变对非线性的方向性的影响。

荷载总和和支座反力总和

对于每个荷载工况和荷载组合,用户可以在表格末尾查看【荷载总和和支座反力总和】。 荷载总和=支座反力总和。但是由于模型中不仅存在面支座,还存在节点支座、杆件支座、线支座,故在【结果(按面)】表格中,荷载总和并不一定等于面支座反力总和。 面支座、节点支座、杆件支座、线支座的支座反力总和才可与荷载总和平衡。
