概况

用户可以在【概况】表格中查看各个工况/组合的计算概况。 用户可以在表格的标题栏中切换显示不同荷载工况和荷载组合的概况。

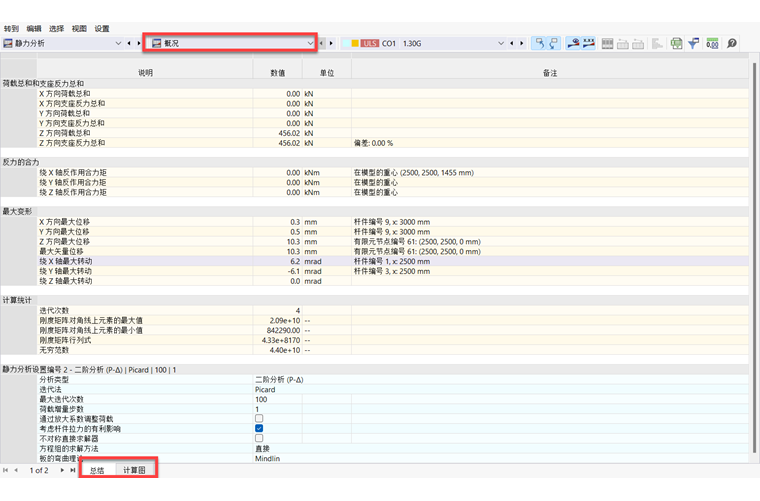

在表格中查看各个工况/组合的计算概况

小结

用户可以在【总结】表格中，查看该荷载工况/组合下“荷载总和和支座反力总和”的偏差值。 一般情况下，每个方向的偏差值均应不超过1%。 当荷载总和和支座反力的偏差值过大时，模型可能出现较大的刚度突变，在计算中产生了数值问题； 也可能模型稳定性不足，或计算已达到最大迭代数但没有收敛。

理想情况下，支座反力的合力作用在模型的重心。

概况中的“最大变形”列出了模型参照全局坐标系的最大位移和最大转角， 用户可以藉此评估结果的可靠性。

概况中的“计算统计”显示了计算该工况的迭代次数。 概况的末尾，显示了该荷载工况或荷载组合的静力分析设置。

计算图表

如果您已经定义了一个或多个计算图的标准，则'计算图'选项卡可用。

“计算图”表

在表格中，程序会列出计算图每个增量步对应的结果。 并显示每个增量步对应的迭代次数。

点击'选项'栏中的 按钮可以检查计算图的参数。 出现对话框 计算图 . 计算图也会在此处以图形方式显示。
