模型检查

除了真实性检查外，用户可使用“模型检查”功能，来检查建模过程中的错误。 用户可以通过菜单栏“工具”-“模型检查”来使用该功能。

菜单栏-工具-模型检查

相同节点

程序将检查模型中的所有节点， 重复的节点将被显示在对话框中。

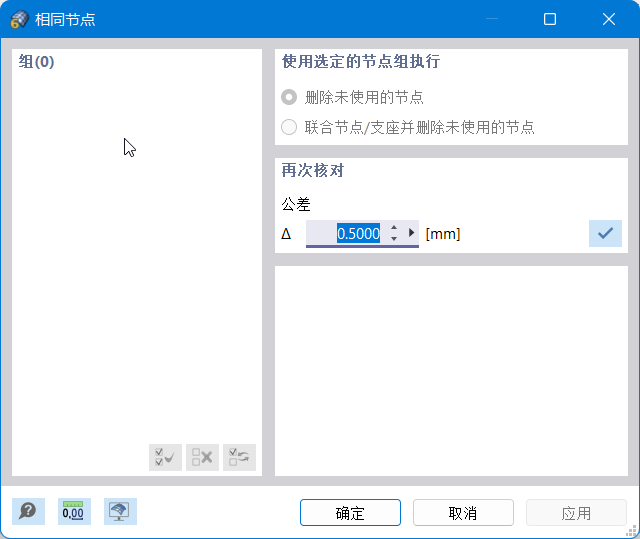

模型检查 - 相同节点

在对话框右侧，用户可以选择如何处理重复节点， 并点击应用或确定按钮调整模型。

用户可在公差部分设置公差大小，当两个节点间距小于设置的公差时，程序会将这两个节点坐标视为相同。 一般来说，从其他软件导入的模型中(例如从cad中导入线框图)可能会出现重复节点。 用户可选择合并重复节点并删除未使用的节点，以避免由于杆件或线的长度过短造成计算出错。

交叉未连接的线/杆件

程序默认两个杆件/线相交时会生成交点，互相打断，使用该功能可以检查模型中是否存在交叉但不互相打断的杆件或线。

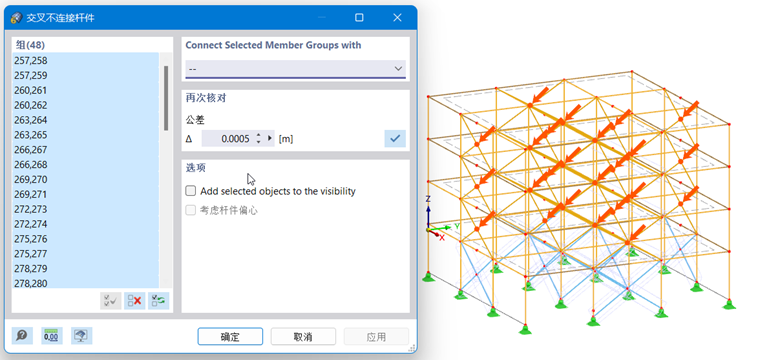

模型检查-交叉不连接杆件

用户可以在“组”列表中查看哪些编号的杆件交叉但不互相打断， 选中相应的组后，程序在模型中用箭头标记该组杆件。

Legen Sie im Abschnitt 'Ausgewählte Liniengruppen verbinden mit' bzw. 'Ausgewählte Stabgruppen verbinden mit' fest, mit welchem Knotentyp Sie die selektierte(n) Gruppe(n) verbinden möchten. 在该列表中可以选择以下两种节点类型：

• # extbookmark 手册|标准节点|标准节点 #
• # extbookmark 手册|节点OnLineTab|第 # 或 # 线的节点 extbookmark manual|节点OnMemberTab|杆件上的节点 #

标准节点导致在相交点处划分线或杆件并生成新的杆件。 使用类型为 ' 的线' 上的节点或杆件 ' 上的节点 ' ，可以在不划分原始对象的情况下对节点进行建模。

用户可以在“Connect Selected Member Groups with”下拉菜单中选择使这些交叉的杆件/线互相连接的方法。点击对话框的应用或确定按钮后， RFEM 然后在相交点创建相应的节点。

用户在使用该功能检查模型中交叉但不连接的杆件或线时，可以设置公差大小，两条线的间距小于公差时，程序认为这两条线相交。

或者，您可以使用'添加所选对象到可见性功能'创建一个可见性，以明确地检查所选组。 对于杆件，您还可以指定在控制节点时是否考虑杆件偏心 '。

重叠线/杆件

用户可以使用模型检查-重叠线/杆件功能检查模型中是否存在长度上部分或完全重叠的杆件和线。

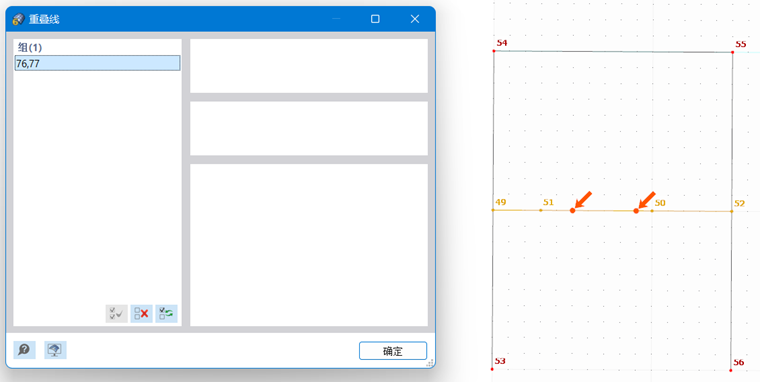

模型检查-重叠线

用户可以在“组”中查看模型中互相重叠的线或杆件。 选中相应的组后，程序在模型中用箭头标记该组杆件或线。 点击'确定'按钮，可以去除模型中重复的线或杆件。
