利用有限元法时，得到的结构是有限元节点上的。 通过插值法对这些节点值进行平滑处理，以便在图形中看到内力、变形或应力的连续分布。

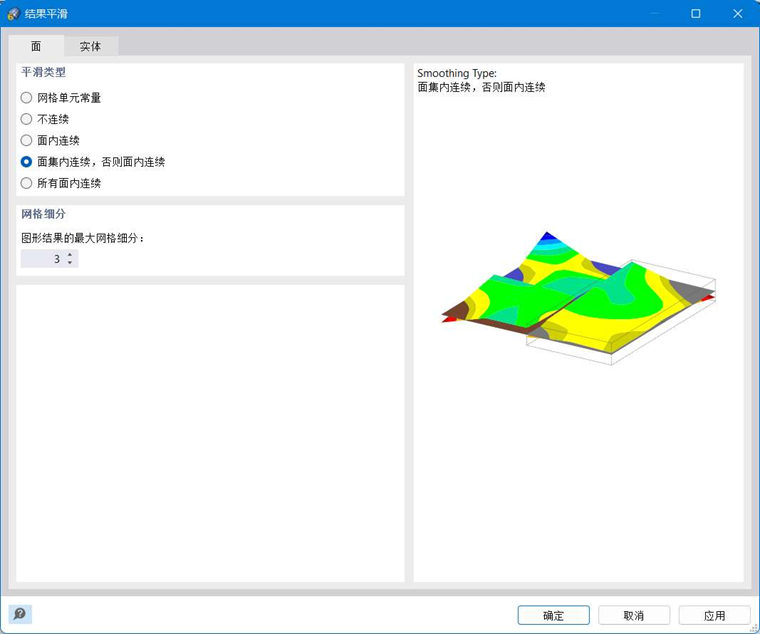

要打开结果平滑设置，请点击【计算】菜单上的【结果平滑】。 在【结果平滑】对话框中，可以调整面和实体结果的平滑程度。
面
【面】选项卡控制是否以及如何对面的结果进行插值。
平滑类型
下面的示例对各个选项进行说明。

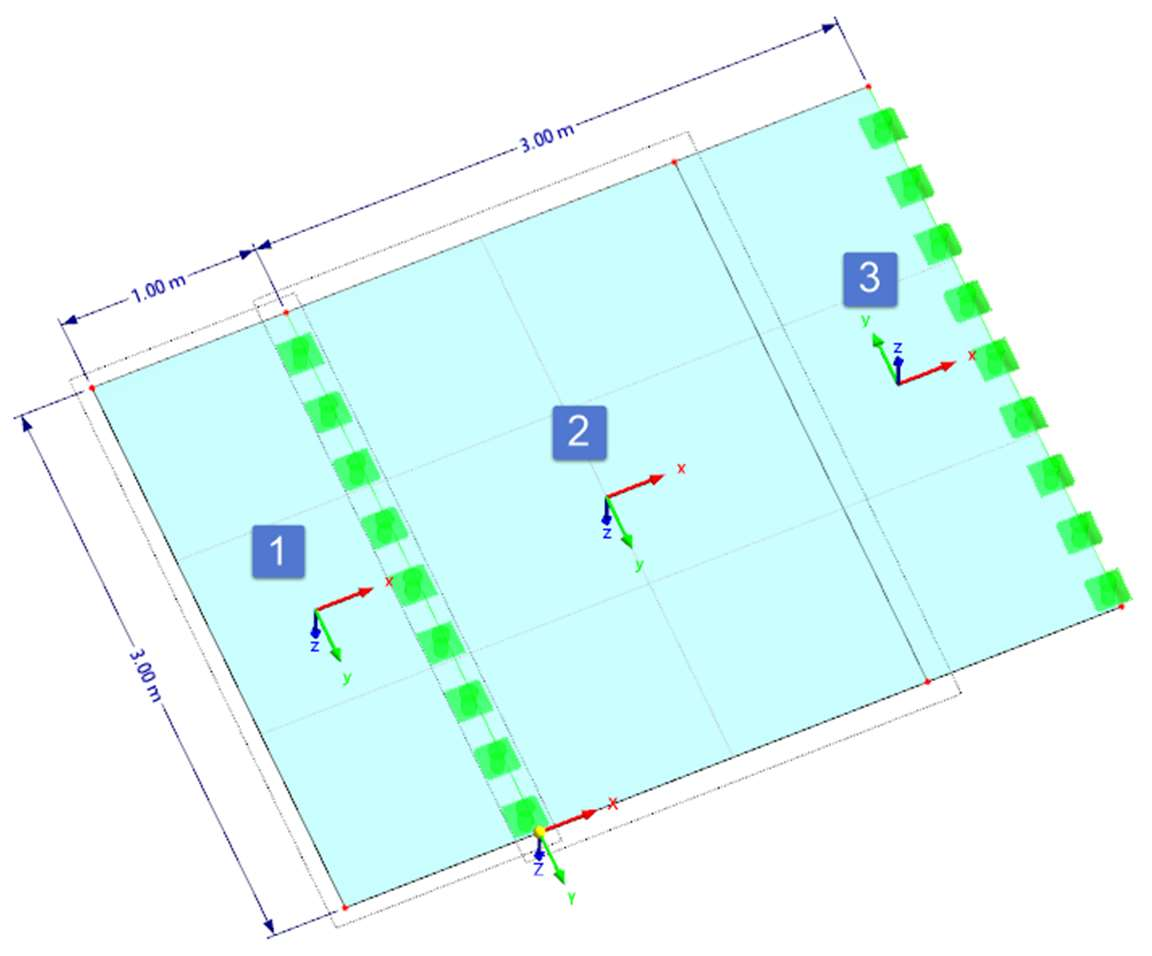

将一块厚度为 3 cm 的钢板（包括悬臂部分）用两条线上简支。 板的模型不是一个完整的面，而是由三个并排放置的具有相同属性的面组成。 位于支座之间的面的局部 z 轴（编号 2 和 3）的方向相反。 支座区域内的两个轴对齐的面（编号 1 和编号 2）组合在一个 面集中。
钢板仅承受自重。 有限元长度为 1 m。 这个单元尺寸当然不能提供精确的结果。它只是为了说明各个平滑选项的结果显示。

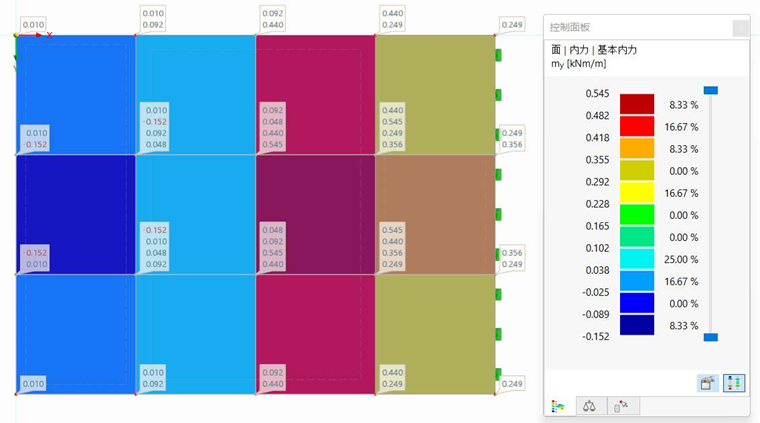

单元内恒定
有限元节点的值在每个单元上被平均并显示为恒定分布。 建议对 塑性材料模型使用这种类型的结果平滑。

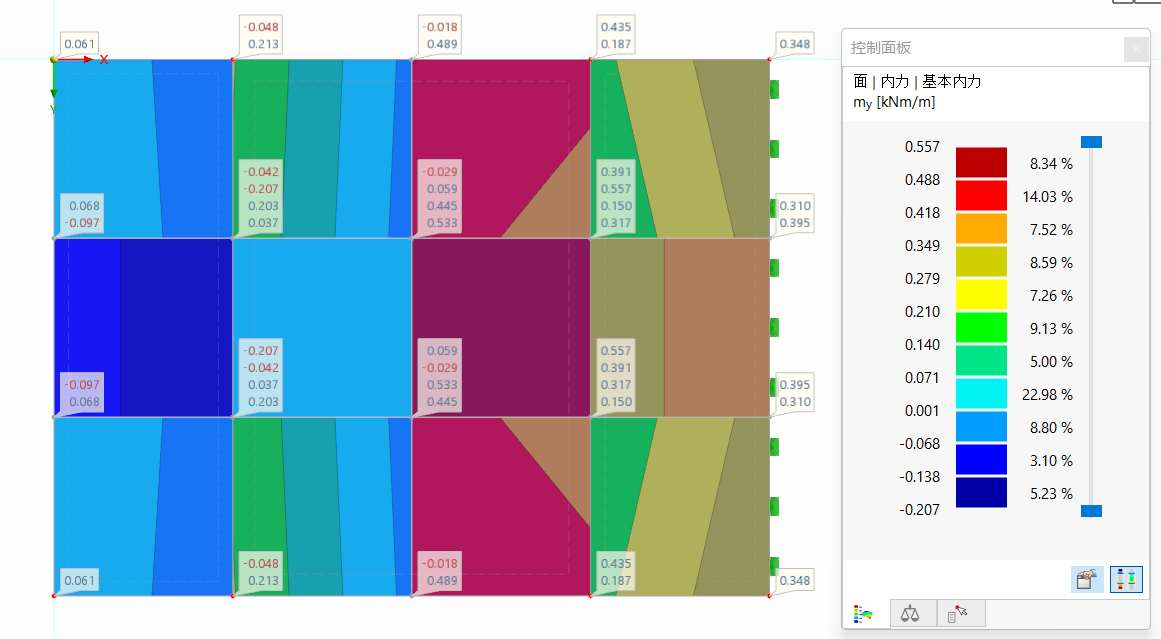

不连续
有限元节点的数值是由每个单元的位移和旋转产生的。 因此，每个有限元节点都会显示几个值。
对于图形显示，通过每个单元的角值放置一个面。 由于没有考虑相邻单元的结果，所以分布不连续（见悬臂面）。

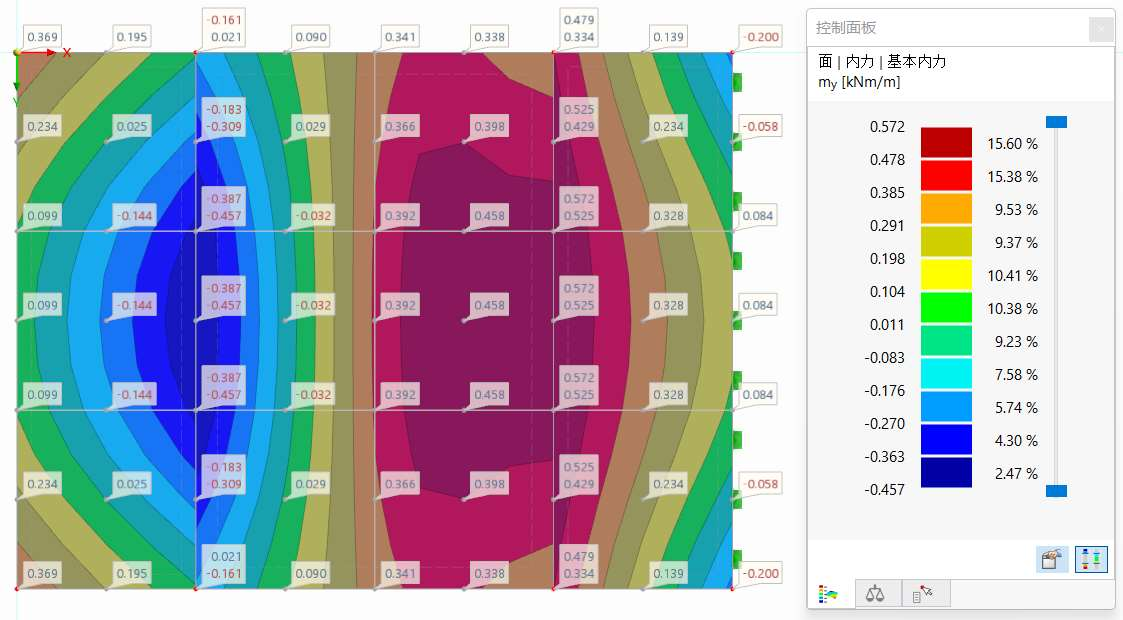

面内连续
栅格点中的结果显示了有限元节点的值是如何被插值的。 面的边缘处没有平均处理。 这可能会导致相邻面之间不连续；例如沿悬臂面的支座区域。 但是，对于支座之间的结果，该分隔是正确的，因为两个面的z轴方向不同。

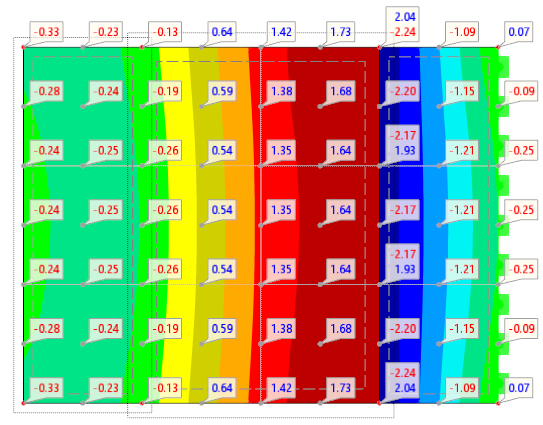

面集内连续，否则面内连续
对于每个面，有限元节点的值是分别平均的。 如果存在 面集，则插值法还将考虑包含在面集中的面的相邻区域。 由此就会像示例中显示的那样，支座区域附近面的结果是连续的。
该平滑选项是预设好的，因为它在大多数情况下可以提供最好的结果。

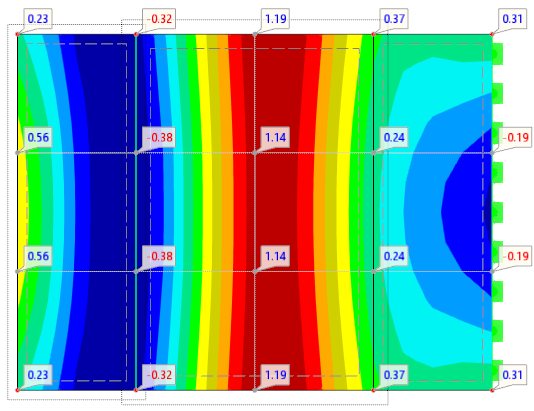

所有面内连续
这个选项可以平滑处理相邻面上点的结果。 这导致相邻面之间连续分布，这在我们的示例中是不正确的。
对于这种显示类型，必须满足以下条件中的【每一个】，才能避免显示错误的结果图：
- 面的坐标系方向一致。
- 交界处最多两个面相邻。
- 这些面位于一个平面上。
- 边界线没有线铰。
网格细分
【最大网格细分】描述了确定有限元中图形分布的精度。

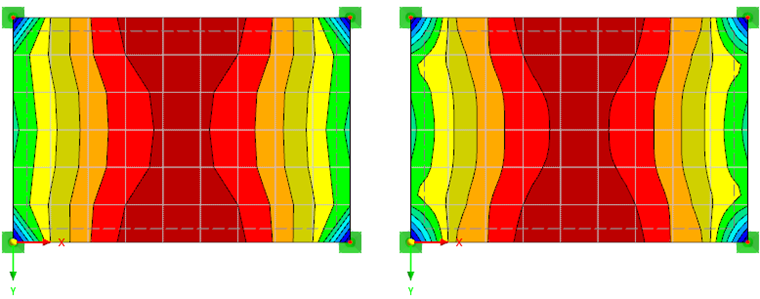

在下面的示例中比较了面积 mx的弯矩曲线，分部为 '0' 和 '3'。
实体

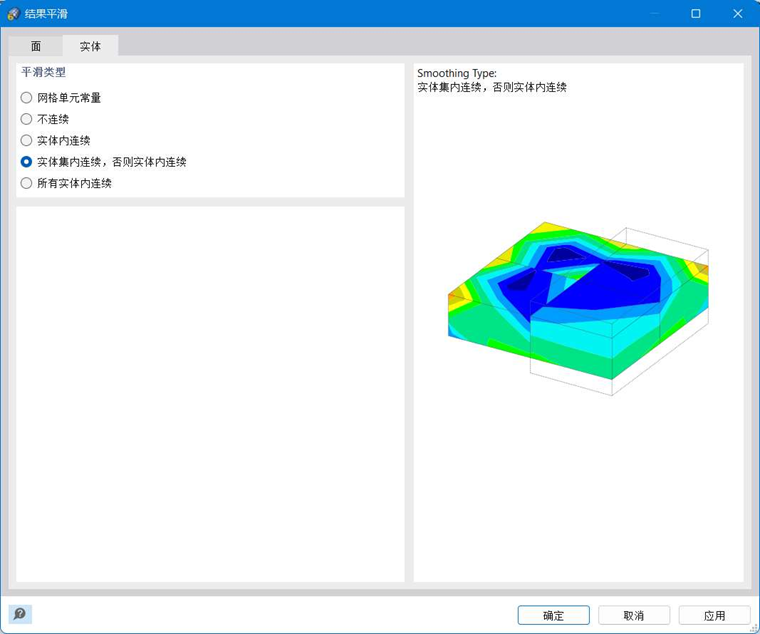

【实体】选项卡控制是否以及如何对实体边界面上的结果进行插值。
对话框种【平滑类型】选项的功能与在 面中描述的功能相对应。
