С помощью метода конечных элементов определяются результаты для узлов сетки КЭ. Эти узловые значения сглаживаются методом интерполяции, так что вы можете видеть непрерывное распределение внутренних сил, деформаций или напряжений на графике.

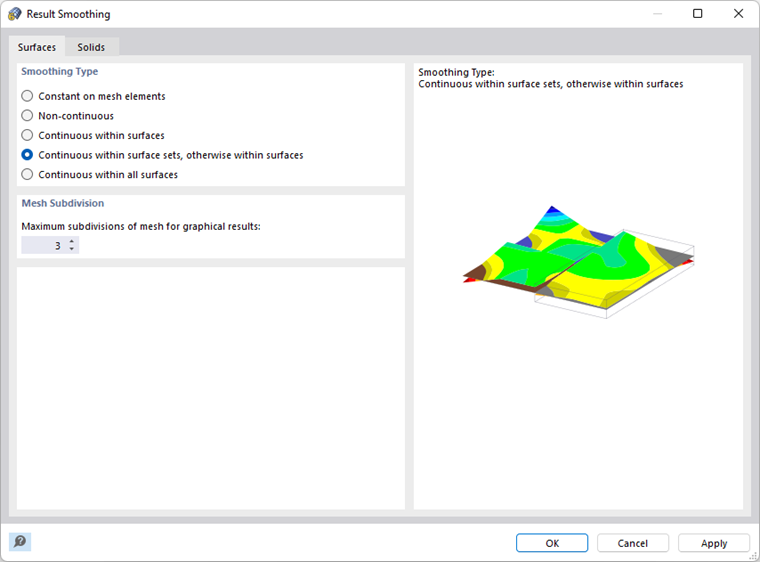

Чтобы открыть настройки сглаживания результатов, нажмите Сглаживание результатов в меню Вычислить . В диалоговом окне 'Сглаживание результатов' можно настроить сглаживание для результатов на поверхности и на твердом теле.
Поверхности
Вкладка Поверхности определяет, будут ли и как интерполироваться результаты поверхностей.
Тип сглаживания
Отдельные варианты проиллюстрированы следующим примером.

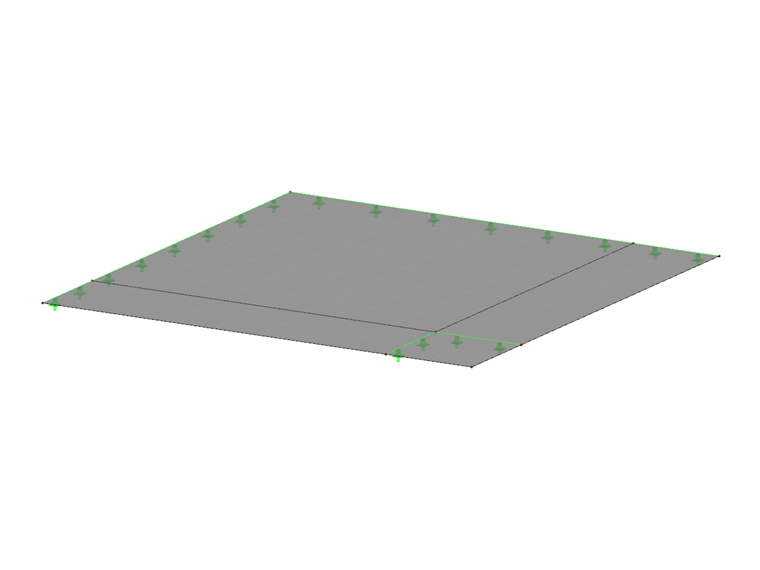

Стальная пластина толщиной 3 см, включая консоль, просто опирается на две линии. Пластина моделируется не всей поверхностью, а тремя поверхностями с одинаковыми свойствами, лежащими бок о бок. Местные оси z поверхностей между опорами (№№ 2 и 3) направлены в противоположные стороны. Две поверхности в опорной зоне (№ 1 и № 2) с выровненными осями объединяются в один набор поверхностей .
Стальная пластина подвергается нагрузке только своим собственным весом. Длина КЭ - 1 м. Такой размер элемента, конечно, не дает точных результатов; он предназначен только для иллюстрации результатов отдельных сглаживаний.

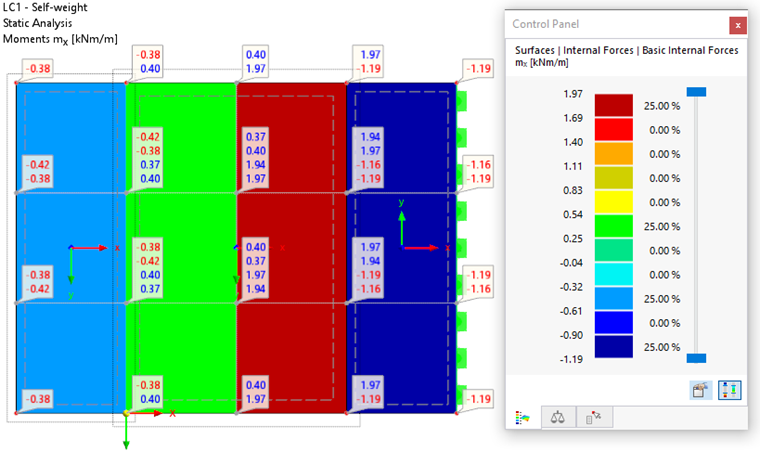

Постоянное в элементах сетки
Значения узлов КЭ усредняются и отображаются в виде постоянных распределений по каждому элементу. Этот тип сглаживания результатов рекомендуется для моделей пластических материалов .
Дискретное

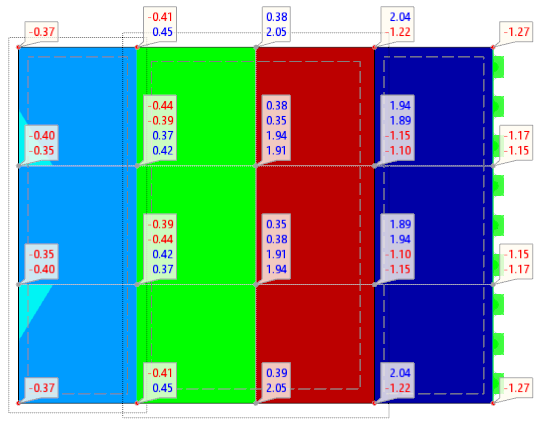

На дисплее отображаются значения узлов КЭ, возникающие в результате смещений и вращений каждого отдельного элемента. Таким образом, несколько значения отображаются для каждого узла КЕ.
Для графического отображения поверхность помещается через значения углов каждого элемента. Поскольку результаты соседних элементов не принимаются во внимание, возникает разрывное распределение (см. Консольную поверхность).
непрерывно внутри поверхности

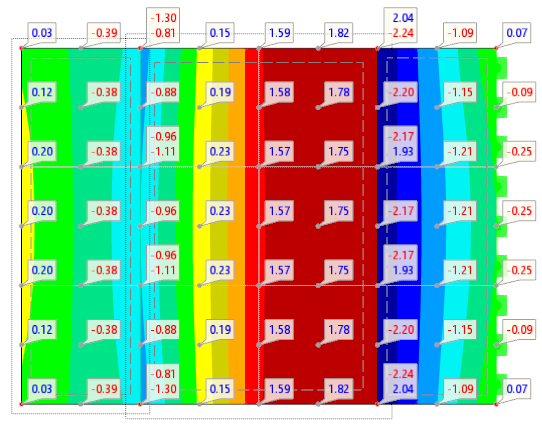

Результаты в точках сетки показывают, как интерполируются значения узлов КЭ. Усреднение заканчивается на границе поверхности. Это может привести к разрывам между смежными поверхностями; например, по опорной поверхности консольной поверхности. Однако разделение результатов между опорами является правильным, поскольку моменты двух поверхностей имеют разные алгебраические знаки.

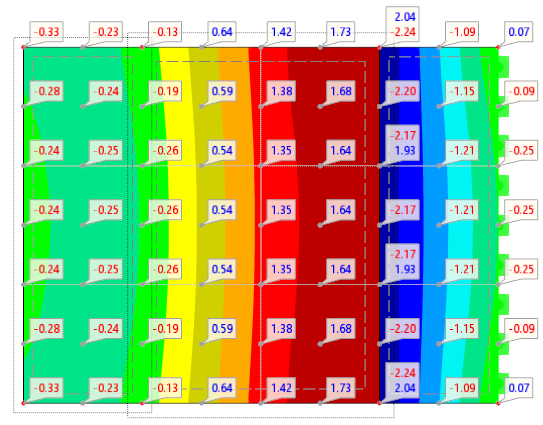

Непрерывно в блоках поверхностей, в противном случае внутри поверхностей
Значения узлов КЭ усредняются отдельно для каждой поверхности. Если есть наборов поверхностей , интерполяция также учитывает смежные области поверхностей, включенных в набор поверхностей. Таким образом, как показано в примере, определяется непрерывное влияние поверхностей в зоне опоры.
Этот вариант сглаживания предустановлен, потому что он обеспечивает наилучшие результаты в большинстве случаев.

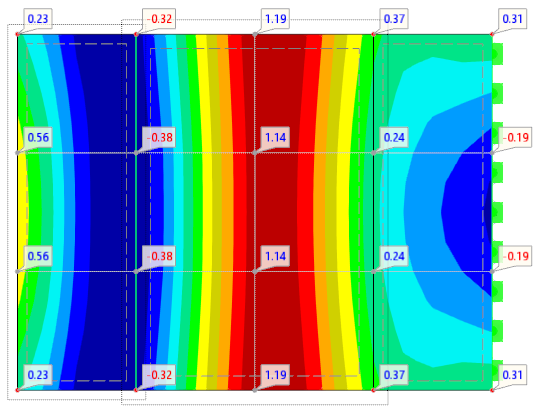

Непрерывно внутри всех поверхностей
В этом режиме отображения усредняются значения за пределами поверхности. Это приводит к непрерывному распределению между прилегающими поверхностями, что неверно для нашего примера.
Для этого типа отображения необходимо выполнить каждое из следующих условий, чтобы предотвратить отображение неверных диаграмм результатов:
- Системы осей поверхностей ориентированы в одном направлении.
- Максимум две поверхности примыкают друг к другу.
- Поверхности лежат в одной плоскости.
- Граничная линия не имеет линейного шарнира.
Поддробление сетки
' Максимальные деления сетки ' описывают точность, с которой определяются графические распределения в конечных элементах.

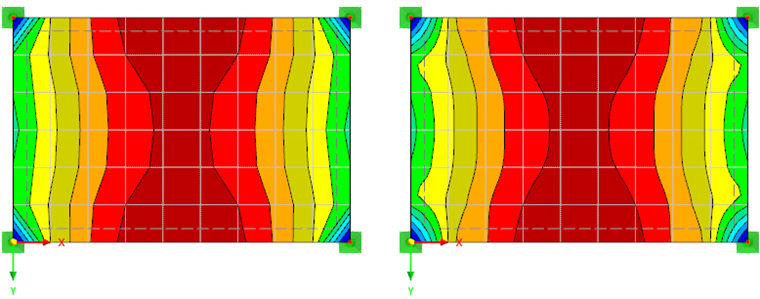

В следующем примере сравниваются кривые моментов площади mx с делениями '0' и ' 3 '.
Тело

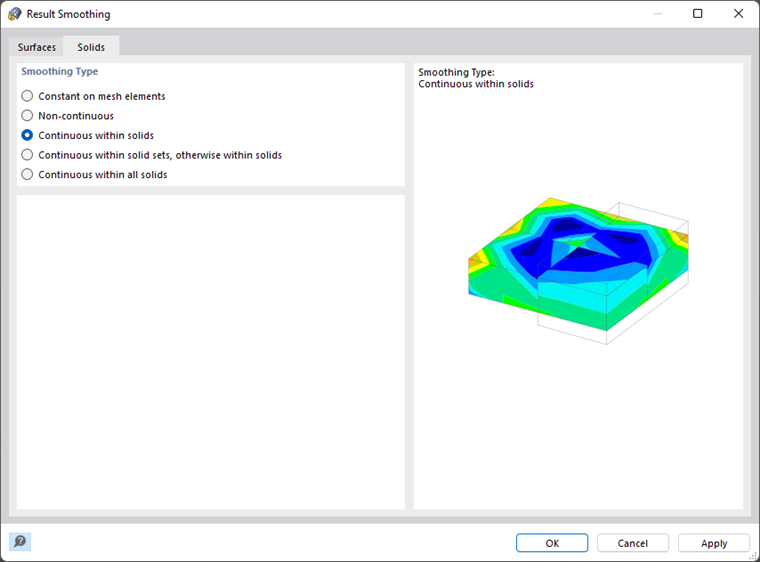

Вкладка Тела определяет, будут ли интерполироваться результаты, доступные на граничных поверхностях тела, и каким образом.
Функции параметров, доступных в разделе диалога ' Тип сглаживания ', соответствуют функциям, описанным для sizesTab Surfaces .
