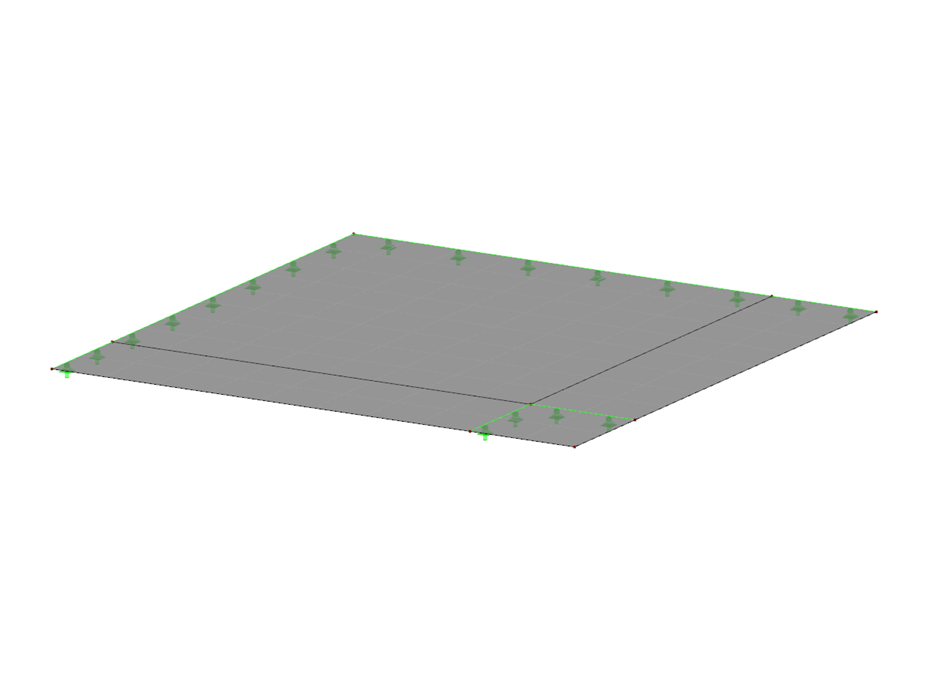

Четыре поверхности с одинаковыми нагрузками имеют в месте расположения опор разные отрицательные моменты. Это ошибка? Эта проблема скорее всего вызвана различным сглаживанием результата. Поскольку вы задали интерполяцию по отдельным поверхностям, будут значения интерполироваться независимо от смежной поверхности.
Распределение внутренних сил/напряжений
Количество узлов | 9 |
Количество линий | 12 |
Количество стержней | 0 |
Количество поверхностей | 4 |
Количество тел | 0 |
Количество загружений | 2 |
Количество сочетаний нагрузок | 8 |
Количество расчетных сочетаний | 4 |
Общий вес | 11,150 t |
Размеры (метрические) | 5,000 x 0,000 x 5,000 m |
Размеры (имперские) | 16.4 x 0 x 16.4 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
