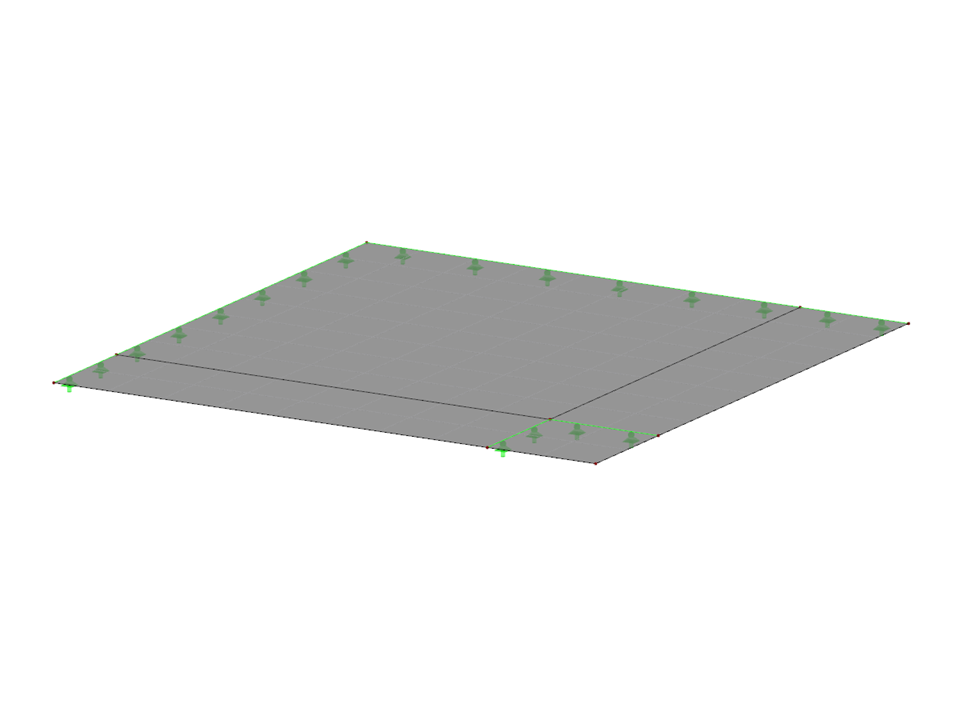

Cuatro losas igualmente cargadas muestran diferentes momentos negativos en el apoyo, lo que plantea la cuestión de si es un error. De hecho, esto es resultado de un suavizado diferente causado por la interpolación establecida por cada losa, sin tener en cuenta las losas vecinas. Este fenómeno muestra cómo el ajuste de suavizado puede afectar la interpretación de los resultados estructurales y, por lo tanto, las conclusiones ingenieriles. El análisis de esfuerzos internos y tensiones teniendo en cuenta el suavizado es clave para evaluaciones ingenieriles precisas.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |
Interacción de placas con diferentes momentos
| Número de nudos | 9 |
| Número de líneas | 12 |
| Número de superficies | 4 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 8 |
| Número de combinaciones de resultados | 4 |
| Peso completo | 11.150 t |
| Dimensiones (métricas) | 5,000 x 5,000 x 0,000 m |
| Dimensiones (imperiales) | 16.4 x 16.4 x 0 feet |
| Versión del programa | 5.25.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
