Respuesta:

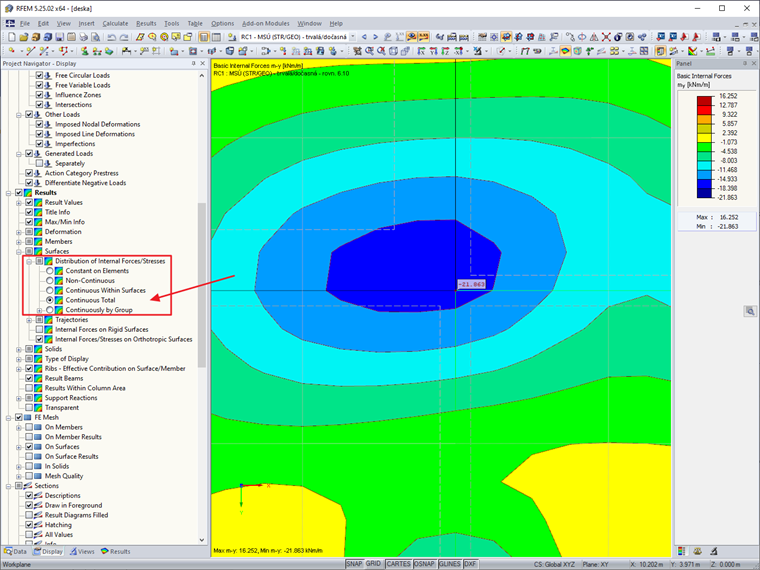

El problema se debe a un suavizado de resultados diferente. En este caso, ha establecido la interpolación por las superficies individuales, por lo que los valores se interpolan independientemente de la superficie adyacente.
distribución de esfuerzos internos/tensiones

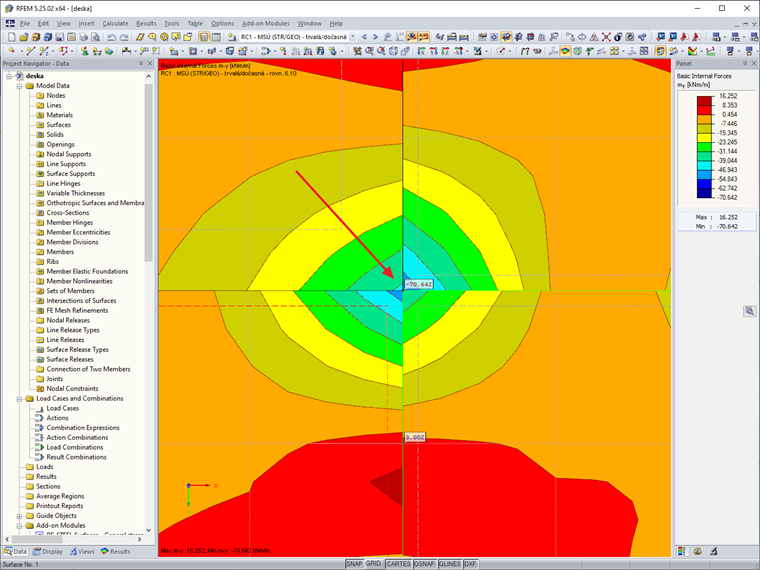

Cuatro superficies tienen cargas idénticas, pero muestran momentos negativos diferentes en la ubicación del apoyo. ¿Es esto un error?
