Odpowiedź:

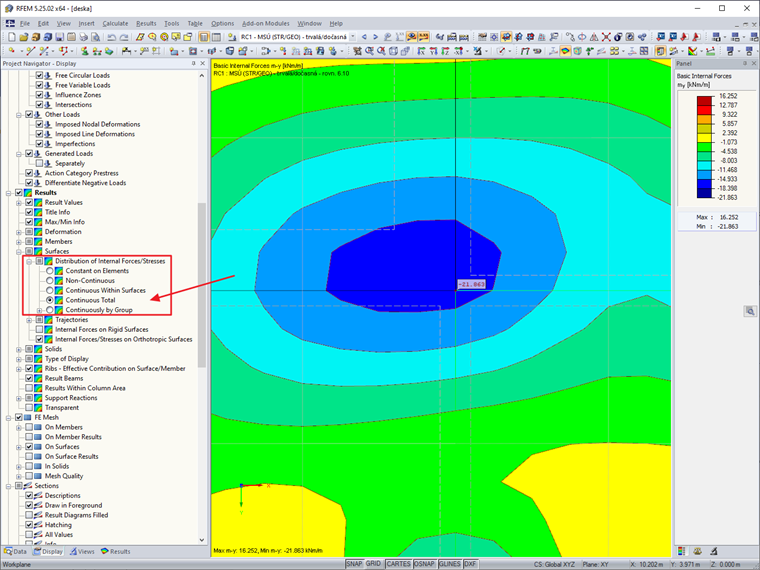

Problem jest spowodowany innym wygładzaniem wyników. W tym przypadku należy ustawić interpolację przez poszczególne powierzchnie, więc wartości są interpolowane niezależnie od sąsiedniej powierzchni.
rozkład sił wewnętrznych/naprężeń

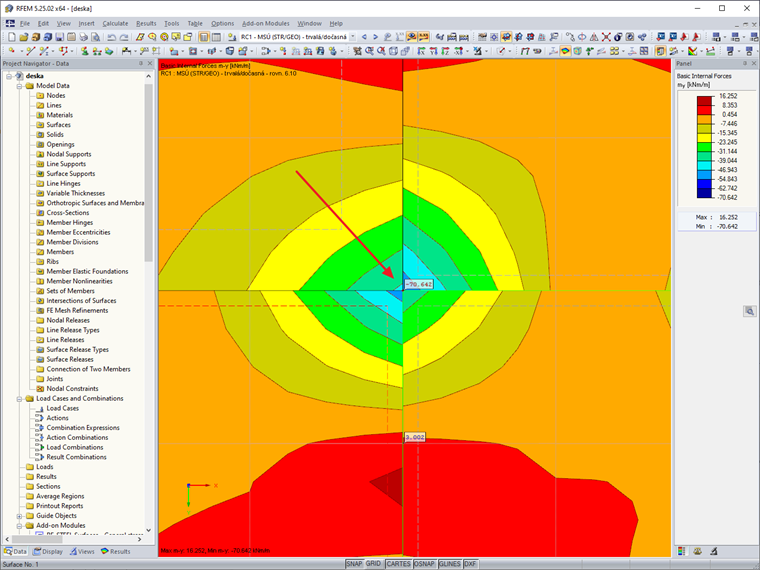

Cztery powierzchnie mają identyczne obciążenia, ale wykazują one różne momenty ujemne w miejscu podparcia. Czy to błąd?
Czy mają Państwo jakieś pytania?
Długość: 03:03:00 min
Długość: 02:50:31 min
Długość: 00:14:49 min
Długość: 00:00:58 min
Długość: 03:03:34 min
Długość: 00:07:36 min
Długość: 00:09:09 min
Um eine übersichtlichere Darstellung der Ergebniswerte zu erzielen, können verschiedene Einstellungen vorgenommen werden. Einige Anwender stört beispielsweise der weiße Hintergrund in den Textblasen. Dieser Hintergrund kann in den "Anzeigeeigenschaften" über die Transparenz und über die Hintergrundfarbe gesteuert werden.
In RF-/FUND Pro hat der Anwender die Möglichkeit, den Anteil der entlastenden Bodenpressungen mittels des Faktors kred frei zu wählen.
W przypadku obliczeń powierzchni betonowych, składową sił wewnętrznych w postaci żebra można pominąć w obliczeniach SGN i w metodzie analitycznej SGU, ponieważ składowa ta jest już uwzględniona w obliczeniach pręta. W tym celu w oknie dialogowym „Szczegóły“ należy zaznaczyć pole wyboru. Jeżeli nie zostało zdefiniowane żebro, funkcja ta nie jest dostępna.
W przypadku stosunkowo dużych i stosunkowo małych powierzchni, może się zdarzyć, że automatycznie utworzone wartości wyników nie będą pasowały do modelu: Die Ergebnisse werden bei großen Flächen entweder zu häufig erzeugt oder bei kleinen Flächen zu wenig.
W rozszerzeniu Projektowanie konstrukcji betonowych dla programu RFEM 6 można przeprowadzić obliczenia odporności ogniowej ścian i płyt żelbetowych zgodnie z uproszczoną metodą tabelaryczną (EN 1992-1-2, rozdział 5.4.2 oraz tabele 5.8 i 5.9).
W rozszerzeniu Projektowanie konstrukcji betonowych można zdefiniować istniejące pionowe zbrojenie na ścinanie. Jest to następnie uwzględniane przy obliczaniu wytrzymałości na przebicie.
Masz indywidualne przekroje słupów i ścian o różnej geometrii, które wymagają obliczenia nośności na przebicie?
Nie ma problemu. W programie RFEM 6 można przeprowadzić obliczenia na przebicie nie tylko dla przekrojów prostokątnych i okrągłych, ale także dla dowolnego kształtu przekroju.
W rozszerzeniu Projektowanie konstrukcji betonowych można przeprowadzić uproszczone obliczenia odporności ogniowej słupów (Rozdział 5.3.2) i belek (Rozdział 5.6), zgodnie z EN 1992-1-2.
W przypadku uproszczonych obliczeń odporności ogniowej dostępne są następujące metody weryfikacji:
- Słupy: Minimalne wymiary przekroju prostokątnego i okrągłego wg tabeli 5.2a oraz równania 5.7 do obliczania czasu ekspozycji pożarowej
- Belki: Minimalne wymiary i odległości między środkami zgodnie z Tabelą 5.5 i Tabelą 5.6
Siły wewnętrzne do obliczeń odporności ogniowej można wyznaczyć przy użyciu dwóch metod.
- 1: W tym przypadku siły wewnętrzne z wyjątkowej sytuacji obliczeniowej są bezpośrednio uwzględniane w obliczeniach.
- 2: Siły wewnętrzne z obliczeń w temperaturze normalnej są redukowane za pomocą współczynnika Eta,fi (ηfi) i są następnie wykorzystywane do obliczeń odporności ogniowej.
Ponadto istnieje możliwość modyfikacji rozstawu osi zgodnie z równ. 5.5.
Jakie jest zalecane ustawienie rozkładu sił wewnętrznych/naprężeń w Nawigatorze projektu - Wyświetlanie?
Czy modele i prezentacje z Info Day 2018 są ogólnie dostępne i czy możecie mi je przysłać?
W RF ‑ CONCRETE Surfaces uzyskuję dużą ilość zbrojenia w stosunku do ramienia dźwigni, która jest prawie zerowa. Jak powstaje tak małe ramię dźwigni sił wewnętrznych?
Podczas konwersji z ręcznej definicji powierzchni zbrojenia na automatyczne rozmieszczenie zbrojenia zgodnie z Oknem 1.4, wynik obliczeń odkształceń różni się, mimo że zbrojenie podstawowe nie zostało zmodyfikowane. Jaki jest powód tej zmiany?
Dlaczego w rozkładzie sił wewnętrznych pojawia się nieciągły obszar? W obszarze podpartej linii siła tnąca VEd wykazuje skok, który nie wydaje się być prawdopodobny.
Inne wyniki uzyskam, porównując analizę odkształceń w module dodatkowym RF ‑ CONCRETE i innym programie obliczeniowym. Jaki może być tego powód?
