Разделить линию / стержень

Чтобы разделить линию или стержень, щелкните правой кнопкой мыши на требуемый объект. В открывшемся контекстном меню выберите одну из функций « Разделить линию» или « Разделить стержень ».

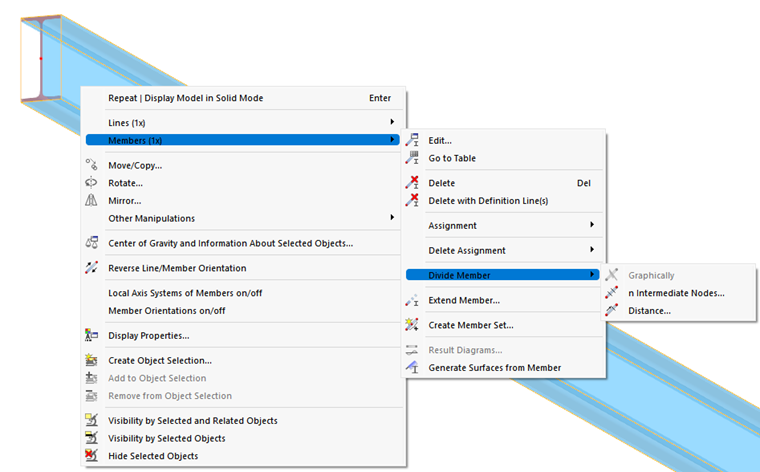

Разделение стержня с помощью контекстного меню

Разделение по промежуточным узлам

Используйте эту функцию, чтобы разделить линию или стержень на равные сегменты.

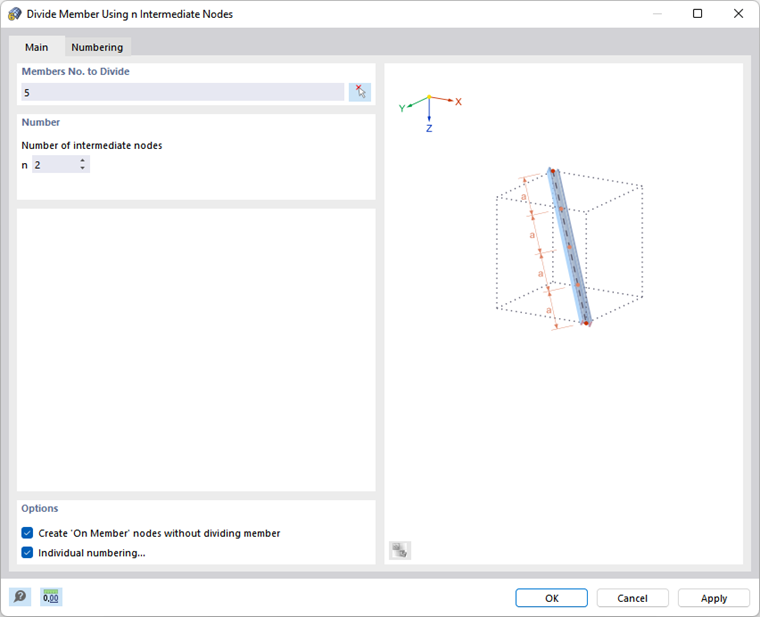

Разделение стержня в точках одной трети

Количество

Задайте 'Количество промежуточных узлов' n для деления. Например, стержень разделен двумя промежуточными узлами в его точках одной трети, как показано на рисунке выше.

Опции

Флажок 'Создать на узлах стержня без разделения стержня' по умолчанию деактивирован. При разделении стержня или линии, создаются новые стержни и линии. Если вы установите флажок, стержень или линия остаются как единое целое. В данном случае разделение осуществляется с помощью промежуточных узлов типа 'Узел на стержне' или 'Узел на линии' (см. Узлы ). Тогда нет необходимости задавать непрерывные стержни, и ввод расчётных длин и граничных условий для расчёта упростится.

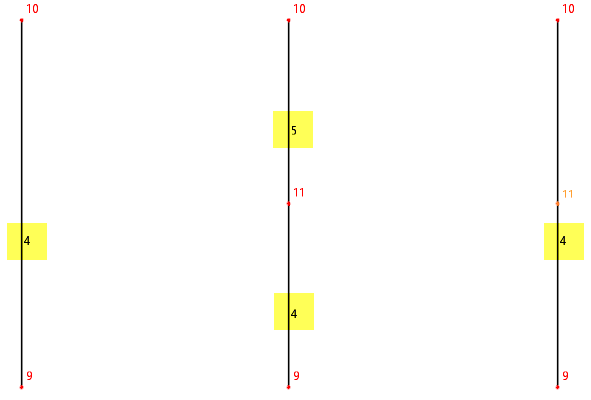

Исходный (слева), результат с разделением (в центре) и без разделения (справа)

Если вы установите флажок 'Индивидуальная нумерация', вы сможете повлиять на нумерацию новых созданных объектов во вкладке Нумерация.

Нумерация и опции

Вкладка Нумерация отображается только в том случае, если во вкладке 'Основные данные' установлен флажок {%ref#options Индивидуальная нумерация]].

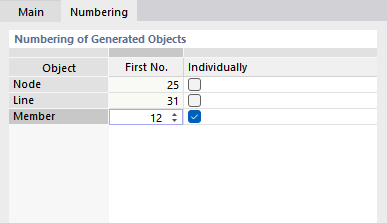

Настройка нумерации созданных объектов

В столбце таблицы 'Индивидуально' выберите объект, которому вы хотите придать конкретную нумерацию. Затем в столбце 'Первый №' можно указать начальный номер для новых объектов. Дальнейшие объекты данной категории пронумерованы в порядке возрастания от этого номера.

Разделение на расстоянии

Используйте эту функцию, чтобы разделить линию или стержень в определенном месте.

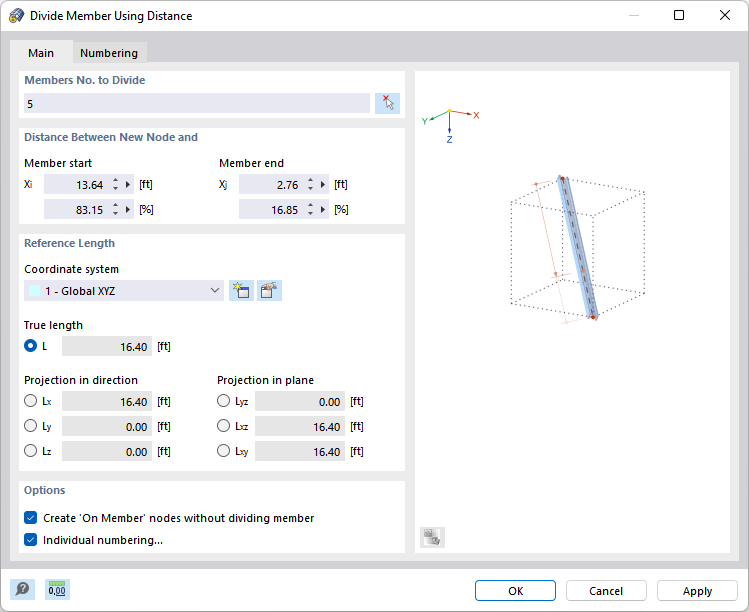

Разделение стержня на расстоянии от начала стержня

Расстояние между новым узлом и началом линии/стержня или концом линии/стержня

Укажите расстояние от начального или конечного узла, на котором линия или стержень должны быть разделены. Это значение можно ввести в качестве длины или относительной спецификации. Данные четыре поля ввода являются интерактивными.

Если расстояние относится к проекции длины, задайте проекцию в секции диалога 'Исходная длина'.

Исходная длина

Задайте 'систему координат', в которой выполняется деление. Вы можете выбрать пользовательскую систему координат в списке или использовать кнопку .

В большинстве случаев, расстояние до деления относится к 'Реальной длине' линии или стержня. Если это не так, выберите соответствующую 'Проекцию в направлении' оси указанной системы координат или соответствующую 'Проекцию в плоскости'. Затем можно ввести соответствующие записи дробления в секции диалога 'Расстояние'.

Опции

Флажок 'Создать на узлах стержня без разделения стержня' определяет, будут ли новые объекты созданы при разделении стержня или линии (смотри абзац ).

Если вы установите флажок 'Индивидуальная нумерация', вы сможете повлиять на нумерацию новых созданных объектов (см.
