Некоторые типы стержней уже обладают нелинейными свойствами: В случае, например, растянутого стержня, деформация линейно увеличивается с растягивающей силой, но сжимающие силы не поглощаются. Нелинейности стержней можно использовать для представления других нелинейных соотношений между осевой силой и деформацией в модели стержня.
Тип

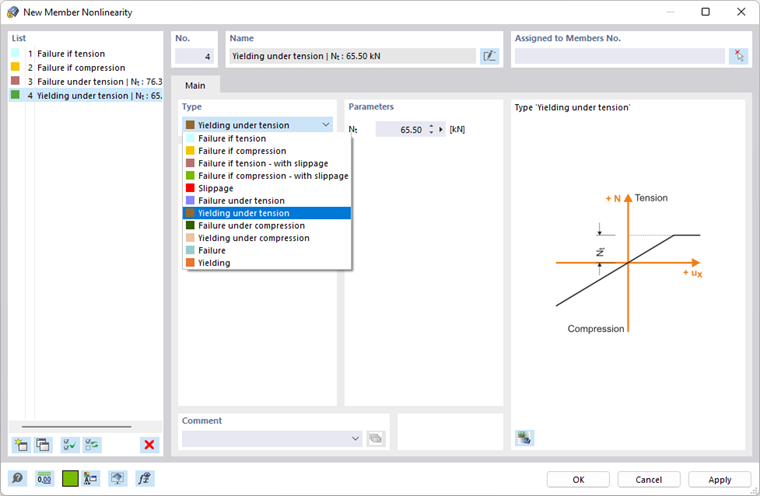

В списке доступны для выбора различные типы нелинейности. Свойства отображаются в графическом виде диалога.
Выход из работы при растяжении
Стержень поглощает сжимающие силы, но не растягивает.
Выход из работы при сжатии
Стержень поглощает растягивающие силы, но не сжимает.
Выход из работы при растяжении - с проскальзыванием
Данный стержень не может поглотить силы растяжения. Сжимающие силы поглощаются, как только преодолевается деформация ux.
Выход из работы при сжатии - с проскальзыванием
Данный стержень не может поглотить сжимающие усилия. Силы растяжения поглощаются, как только преодолевается деформация ux.
Проскальзывание
Стержень воспринимает осевые силы только после того, как превысит деформацию или укорочение на величину ux.
Выход из работы при растяжении
Стержень без ограничений воспринимает сжимающие силы, но выходит из строя, когда растягивающие усилия превышают Nt.
Текучесть при растяжении
Стержень воспринимает сжимающие усилия без ограничений, но только с максимальной силой натяжения Nt. При увеличении деформации растягивающая сила в стержне остается постоянной.
Выход из работы при сжатии
Стержень без ограничений воспринимает растягивающие усилия, но выходит из строя, когда сжимающие силы превышают Nc.
текучесть при сжатии
Стержень воспринимает растягивающие усилия без ограничений, но только с максимальной сжимающей силой Nc. При увеличении деформации сжимающая сила в стержне остается постоянной.
выход из работы
Стержень выходит из строя, когда достигается сжимающая сила Nc или растягивающая сила Nt.
текучесть
Стержень начинает деформироваться при достижении сжимающей силы Nc или растягивающей силы Nt : При увеличении деформации усилие нельзя увеличивать.
