Модели

Категория « Модели » в центре Dlubal содержит обзор ваших проектов и файлов моделей.

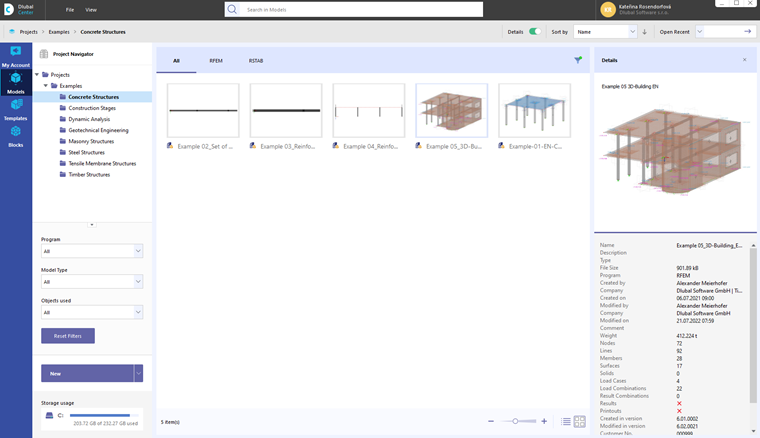

Организация моделей в Dlubal Center

При расчете конструкции, проект часто подразделяется на несколько позиций. В программе RFEM эти позиции называются "Моделями". Навигатор проектов помогает вам управлять проектами и моделями ваших приложений Dlubal.

Навигатор проектов для управления проектами

Ваши проекты перечислены в навигаторе слева. При щелчке по проекту в данном дереве каталогов, вы можете увидеть модели этого проекта, показанные справа.

Актуальный проект

Текущий проект выделен жирным шрифтом и обозначен синей стрелкой у значка папки. в меню. Чтобы установить другой проект в качестве текущего (например, для автоматического сохранения новых моделей в этом проекте), щелкните по проекту правой кнопкой мыши. Затем выберите в контекстном меню возможность « Задать как актуальный ».

Открытие контекстного меню проекта

Свойства проекта

Вы можете выбрать опцию Свойства в контекстном меню, чтобы изменить описание проекта или проверить каталог.

Изменить свойства проекта

запись Открыть расположение файла в контекстном меню открывает проводник Windows. Здесь вы можете увидеть все файлы, содержащиеся в выбранной папке проекта.

Создать новый проект

В навигаторе щелкните правой кнопкой мыши по проекту, в котором вы хотите создать новый проект. Если вы хотите управлять новым проектом как основной записью в навигаторе, щелкните правой кнопкой мыши на запись более высокого уровня 'Проекты'. Затем используйте #image024988 контекстное меню]] проекта, чтобы выбрать опцию Создать новый проект , чтобы открыть диалоговое окно с тем же названием.

Создать новый проект

Введите название проекта как 'Название проекта'. 'Описание' проекта не является обязательным. Это'краткое описание, которое также появляется в протоколе результатов (см.рисунок Описание модели в протоколе результатов ), но в дальнейшем не имеет значения.

Задайте каталог папки проекта в поле 'Создать новую папку в'. вы можете использовать достаточно лишь выбрать папку с файлом в браузере. Если вы хотите создать новую папку для проекта, добавьте имя в путь к каталогу. После нажатия кнопки "OK", вы подтвердите соответствующий запрос в диалоговом окне 'Создать папку'.

Создать новую папку проекта

Добавить существующий проект

Используйте эту функцию для интеграции папки с файлами моделей в управление проектами в Центре Dlubal. В навигаторе щелкните правой кнопкой мыши по проекту, в котором вы хотите управлять данной папкой. Если вы хотите управлять папкой как основной записью, щелкните правой кнопкой мыши на запись более высокого уровня 'Проекты'. В контекстном меню проекта выберите возможность " Добавить существующий проект ". В диалоговом окне окон 'Выбрать папку' задайте соответствующую папку и нажмите 'Выбрать папку'.

Добавить существующий проект

'Название проекта' берется из названия папки. Его тоже можно изменить. Опция 'Включить подпапки в качестве подпроектов' позволяет включить в управление проектами все папки в папке проекта.

Переименовать проект

Щелкните правой кнопкой мыши по требуемому проекту в навигаторе. Используйте #image024988 контекстное меню]] проекта и выберите опцию Переименовать. Затем введите новое название проекта в диалоговом окне 'Переименовать позицию'.

Отсоединить проект

С помощью этой функции вы можете удалить папку из управления проектами в Центре Dlubal, не удаляя ее. Щелкните правой кнопкой мыши. Затем используйте контекстное меню проекта и выберите возможность Отсоединить проект.

Удалить проект

Щелкните правой кнопкой мыши по данном проекту. Затем используйте контекстное меню проекта и выберите возможность Удалить проект. Таким образом, данная папка, включая ее содержимое, будет полностью удалена с жесткого диска. Если в данной папке также находятся файлы других программ, то удаляются только файлы RFEM и RSTAB, а папка сохраняется.

Создание новой модели

Новую модель можно создать не только в пользовательском интерфейсе RFEM, но и в Центре Dlubal. Используйте список в разделе Новый навигатор.

Создание Новой модели

Нажмите на запись модели RFEM, чтобы открыть диалоговое окно 'Новая модель - основные данные' (см.|image025100|Новая модель - основные данные#). В этом диалоговом окне можно ввести наименование модели и задать основные параметры модели.

Фильтр

Используйте в строке над обзором модели (см.рисунок {%ref#image024977 Управление моделями в Центре Dlubal]]) можно показать или скрыть функцию фильтра. В качестве альтернативы, используйте кнопки #iмаг в Навигаторе проектов.

Вы можете фильтровать модели по различным критериям.

Модели выбранного проекта

Все модели проекта, выбранные в Навигаторе проектов, отображаются в середине Dlubal Center. Модели расположены в вкладках, отсортированные по приложениям Dlubal. Во вкладке 'RFEM' находятся все модели RFEM в данном проекте. Они перечислены в предпросмотре, включая названия моделей.

Размер изображения можно настроить с помощью ползунка в правом нижнем углу. С помощью кнопок т.е. Кроме того, в программе можно задать отображение моделей в виде значков или списка.

">image025061@

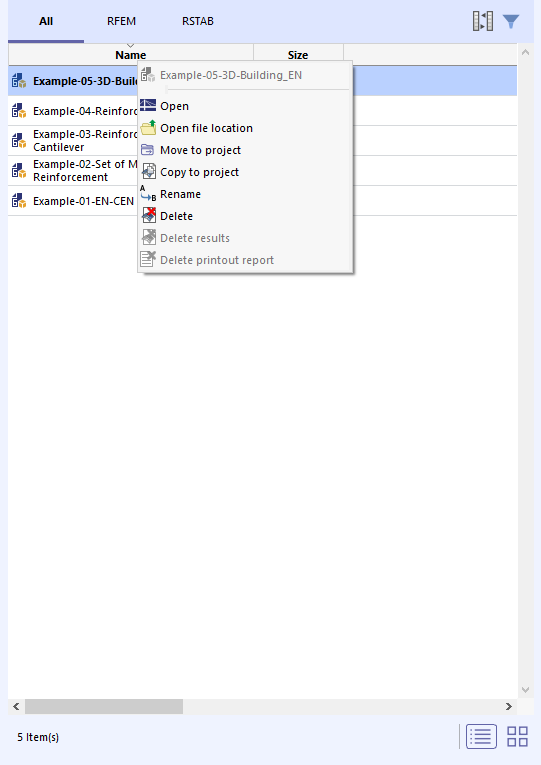

Модели в виде списка с контекстным меню модели

Используйте вы можете определить, какие столбцы необходимы в списке.

Настройка столбцов для списка

Подробности выбранной модели

В разделе Центр Dlubal справа можно увидеть предпросмотр выбранной модели, включая важную информацию о модели и файле. В нем также отображаются имена пользователей, которые создавали модель и в последний раз редактировали ее.
