Эксцентриситеты поверхностей

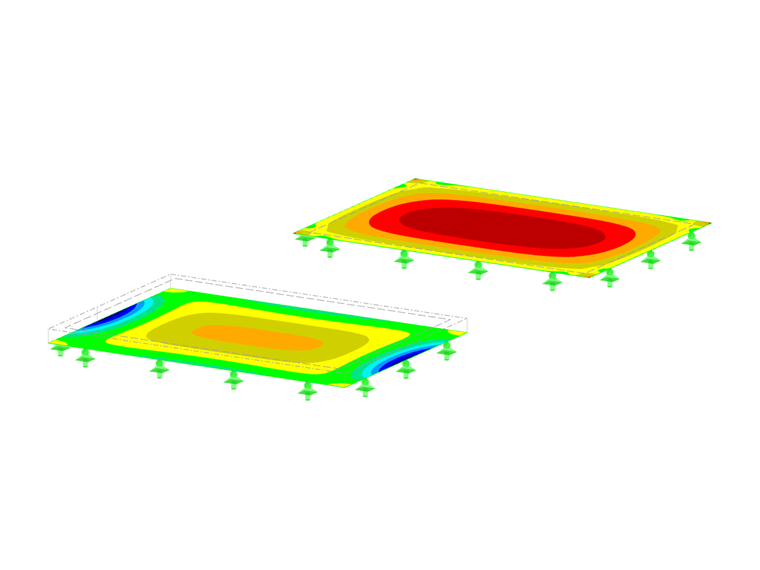

В программе RFEM плоскостные модели всегда связаны с осевыми линиями поверхности (плоскость центра тяжести). Толщина задается в жесткости, а не в геометрии. Когда поверхности соединяются друг с другом в позиции смещения, их можно соединить внецентренно, с помощью эксцентриситетов поверхности. Таким образом, можно заподлицо соединить поверхности с различной толщиной.

Абсолютная ордината

Вы можете задать эксцентриситет поверхности как в абсолютных величинах, так и относительно других объектов. Обе записи будут добавлены. Значение ez выражает расстояние от осевой линии поверхности в направлении положительной оси z.

Придание толщины

Используйте флажки для определения точки поверхности, в которой применяется эксцентриситет. Поверхность будет перемещена на это расстояние от плоскости центра тяжести.

Если вы выберете точку на верхнем крае, как показано на рисунке Новый эксцентриситет поверхности, то плита перекрытия будет соединена верхней стороной, например, с возвышающейся стеной.

Опции

'Поперечное смещение' размещает поверхность на определенном расстоянии от сечения соединенного стержня или толщины параллельной поверхности. После активации флажка, можно задать параметры в разделе диалога {%://#transverse-offset Поперечное смещение]].

Инфо

С поперечным смещением вам не нужно определять эксцентриситеты вручную или исправлять их при изменении толщины поверхности.

Поперечное смещение

Укажите в списке, по какому 'Объекту' - по стержню или по поверхности - требуется определить расстояние. Затем введите номер стержня или поверхности, или выберите объект с помощью кнопки Выбрать индивидуально аддон, например

Создайте 'Смещение осей' с помощью флажков: Эта точка объекта представляет собой контрольную точку стержня или поверхности, на которой расположена поверхность. Он определяет расстояние от поверхности до объекта.

Совет

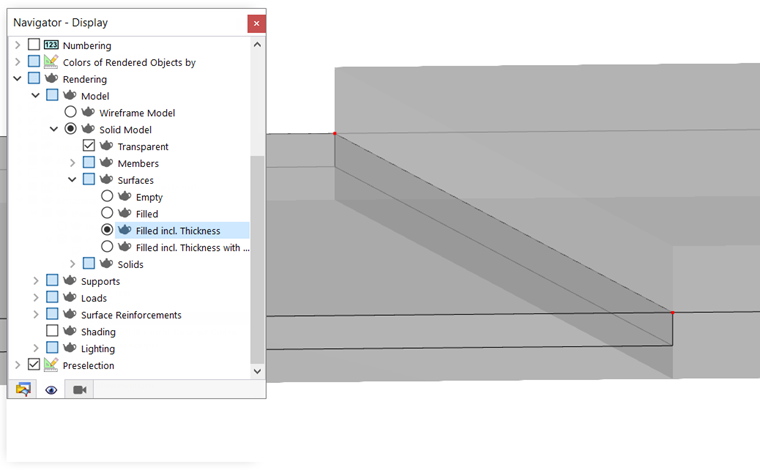

Вы можете проверить эксцентриситеты поверхности с помощью функции Заполнено, вкл. Опция рендеринга толщины.
