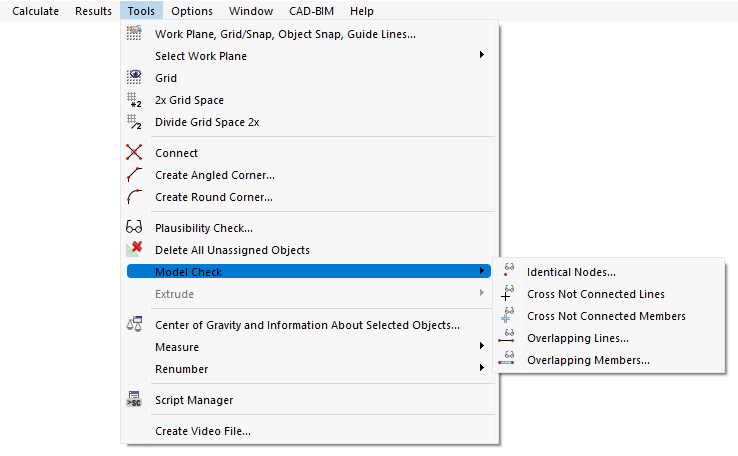

В дополнение к общей проверке достоверности, вы можете использовать проверку модели для специального поиска расхождений, возникающих во время моделирования. В меню « Инструменты » выберите « Проверка модели », чтобы получить доступ к различным параметрам.
Одинаковые узлы
RFEM фильтрует все узлы с одинаковыми координатами. Объединенные в группы узлы отображаются в диалоговом окне.
В разделе диалога 'Выполнить с выбранными узловыми группами' вы можете определить, как обрабатывать повторяющиеся узлы. Нажмите 'Применить' или ' ОК ', чтобы очистить выбранные группы.
Раздел диалога 'Проверить еще раз с другим допуском' позволяет точно настроить расстояния, на которых координаты считаются идентичными. Эта функция полезна для импортированных моделей, поскольку приложения САПР часто создают короткие линии с узлами, расположенными близко друг к другу. Если такие узлы отфильтрованы с подходящим допуском, а затем объединены, можно избежать численных проблем из-за коротких стержней или линий.
Пересекающиеся несвязанные линии/стержни
Проверка находит пересекающиеся друг с другом линии или стержни, но не имеющие общего узла в точке пересечения.
Результат проверки отображается для 'групп' пересекающихся линий или элементов, в которых нет соединения. Когда вы выбираете запись, группа отмечается стрелкой в рабочем окне.
В разделе 'Соединить выбранные группы линий с помощью' или 'Соединить выбранные группы элементов с помощью' укажите, с каким типом узлов вы хотите соединить выбранные группы. В списке есть два типа узлов:
- # extbookmark manual|стандартный узел|Стандартный узел #
- # extbookmark manual|nodeOnLineTab|Узел в строке # или # extbookmark manual|nodeOnMemberTab|Узел на элементе №
Стандартные узлы приводят к разделению линий или стержней в точках пересечения и к новым стержням. Однако с типами ' узел на линии ' или ' узел на элементе ' можно моделировать соединения без разделения исходных объектов.
Чтобы подключить выбранную линию или группы элементов, нажмите 'Применить' или ' ОК '. Затем RFEM создает соответствующие узлы в точках пересечения.
Раздел диалога 'Проверить еще раз с другим допуском' позволяет точно настроить расстояния.
При желании вы можете использовать функцию ' Добавить выбранные объекты в видимость ', чтобы создать видимость для явной проверки выбранных групп. Для стержней вы также можете указать, следует ли при управлении соединениями также учитывать ' эксцентриситет стержней '.
Перекрывающиеся линии/стержни
Проверка находит линии или стержни, которые частично или полностью лежат друг на друге по своей длине.
Отображаемые перекрывающиеся линии или стержни сортируются по группам. Текущая группа в рабочем окне обозначена стрелкой. Нажмите ' ОК ', чтобы устранить проблему и разделить линии или элементы на секции.
