Alguns tipos de barra já têm propriedades não lineares: No caso de uma barra de tração, por exemplo, a deformação aumenta linearmente com a força de tração, mas as forças de compressão não são absorvidas. As não linearidades da barra podem ser utilizadas para representar outras relações não lineares entre a força axial e a deformação num modelo de barra.
Tipo

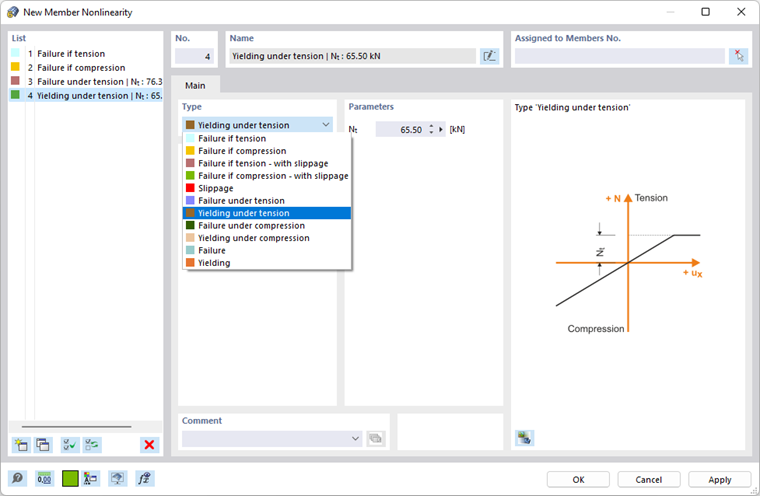

Vários tipos de não linearidade estão disponíveis para seleção na lista. As propriedades são simbolizadas no gráfico da caixa de diálogo.
Rotura para tração
A barra absorve forças de compressão, mas nenhuma força de tração.
Rotura para compressão
A barra absorve forças de tração, mas nenhuma força de compressão.
Rotura para tração - com deslizamento
A barra não consegue absorver as forças de tracção. As forças de compressão são absorvidas assim que a deformação ux é vencida.
Rotura para compressão - com deslizamento
A barra não consegue absorver as forças de compressão. As forças de tração são absorvidas assim que a deformação ux é vencida.
deslizamento
A barra absorve os esforços axiais apenas depois de ter excedido uma deformação ou encurtamento no valor ux.
rotura para tração
A barra absorve forças de compressão sem limitação, mas falha quando as forças de tração excedem Nt.
Cedência à tração
A barra absorve forças de compressão sem limitação, mas apenas uma força de tração máxima de Nt. Se a extensão aumenta, a força de tracção permanece constante na barra.
Rotura em compressão
A barra absorve as forças de tração sem limitação, mas falha quando as forças de compressão excedem Nc.
Cedência à compressão
A barra absorve forças de tração sem limitação, mas apenas uma força de compressão máxima de Nc. Se a extensão aumenta, a força de compressão permanece constante na barra.
Rotura
A barra falha quando a força de compressão Nc ou a força de tração Nt é atingida.
cedência
A barra começa a ceder quando a força de compressão Nc ou a força de tração Nt é atingida: Se a deformação aumentar, a força não pode ser aumentada.
