Estrutura

Cargas móveis

O assistente de cargas de Carga móvel facilita a tarefa de aplicar cargas móveis a superfícies. Além das cargas concentradas, podem ser utilizados {%>

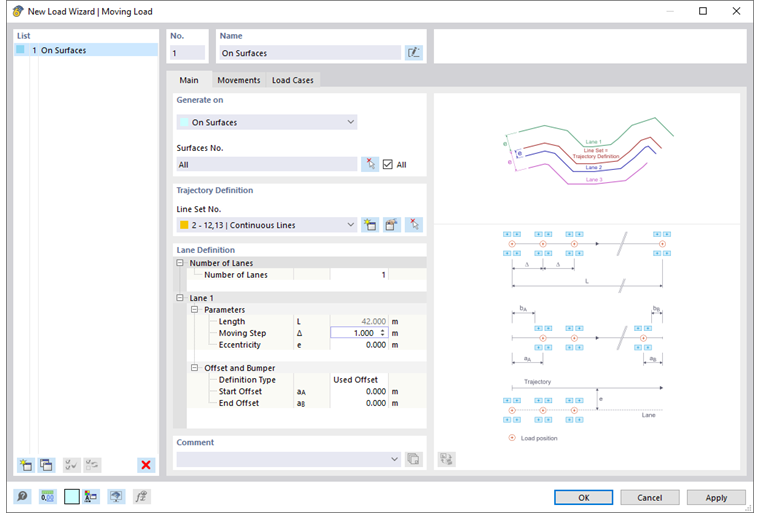

Geral

O separador Geral gere os parâmetros de geometria da carga móvel.

Gerar em

As cargas móveis 'Nas superfícies' estão neste momento a ser criadas. Se a carga se desloca apenas sobre determinadas superfícies, não selecione a caixa 'Tudo'. Depois, pode introduzir os números das superfícies relevantes ou utilize o botão Selecione individualmente .

Definição da trajetória

Nesta secção, pode definir os parâmetros de geometria das cargas móveis: O 'Conjunto de linhas' especifica a trajectória das cargas a deslocar-se sobre as superfícies. Este conjunto de linhas contém uma ou várias linhas a descrever a direção do movimento da carga. Assim, é favorável se a "linha auxiliar" para essas cargas já se encontra disponível no modelo do RFEM.

Se ainda não foi definido nenhum conjunto de linhas, utilize o botão para o definir Novo um conjunto de linhas. Aparece a caixa de diálogo Newr Line Set .

Sugestão

A direção do movimento resulta da orientação da primeira linha na linha contínua. Pode visualizá-las no 'Navegador – Mostrar' na categoria Modelo → Linhas → Orientações da linha.

Com o botão Editar pode editar o atual conjunto de linhas através do botão Selecione individualmente seleccionar graficamente outro conjunto de linhas no modelo.

Informação

são permitidos conjuntos de linhas do tipo Linhas contínuas para cargas móveis, não para grupos de linhas.

No caso de cargas paralelas, pode dispor o conjunto de linhas, por exemplo, no meio e depois realizar a {%>

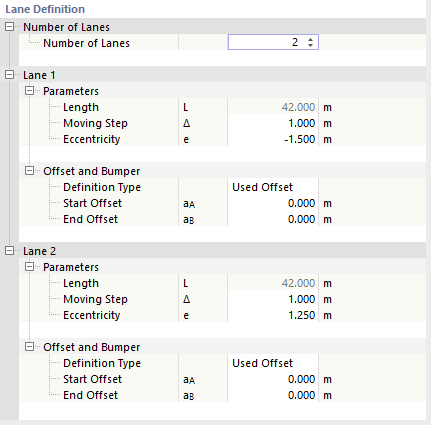

Definição de faixa

Esta secção da janela gere o número de faixas paralelas, os incrementos das posições da carga, bem como as distâncias da carga móvel relativamente ao conjunto de linhas ou ao início e fim da linha.

Número de faixas

Especifique quantas faixas estão disponíveis paralelamente à linha contínua. Para cada faixa adicional, é adicionada uma categoria.

Sugestão

Se diversas cargas se deslocam paralelamente, crie o correspondente número de faixas. De seguida, define a distância a partir do conjunto de linhas.

Pista – parâmetros

O 'comprimento' L do conjunto de linhas é exibido para informação.

Introduz o 'incremento' Δ: Controla as distâncias (iguais) pelas quais as cargas se deslocam sobre as superfícies. Quanto menor for o passo móvel, mais casos de carga serão criados.

A 'excentricidade' e permite que as cargas sejam dispostas ao longo da linha em movimento. Desta forma, é possível utilizar, por exemplo, as linhas de fronteira de uma superfície como referência e não é necessário definir novas linhas. As cargas móveis irão então deslocar-se paralelamente às linhas do conjunto de linhas à distância lateral. São aplicadas as seguintes regras de sinais: A direção do movimento é especificada pela orientação da primeira linha no conjunto de linhas. Uma excentricidade positiva dispõe as cargas à esquerda da linha móvel, uma excentricidade negativa à direita.

Desvio de linha e amortecedores

A geração de carga inicia no nó inicial da primeira linha no conjunto de linhas. Termina no nó final da última linha. Pode utilizar os parâmetros desta categoria para deslocar os pontos inicial e final de cargas móveis. Na lista, selecione se existe um 'desvio' ou um 'amortecedor'.

  • Desvio : O Desvio inicial aA descreve a distância da primeira posição de carga a partir do nó inicial do conjunto de linhas, o Desvio final aB descreve a distância da última posição de carga a partir do final de acordo com o esboço.

Informação

Só são possíveis distâncias positivas para um desvio. Se pretende modelar a carga que entra na ponte, define o modelo de carga com uma posição x negativa.

  • Amortecedor : Com o amortecedor inicial bA e o amortecedor final bB, pode definir áreas livres de cargas no início e fim do conjunto de linhas. Os amortecedores são relevantes para vigas de ponte rolante e sistemas estruturais com bordas laterais. Os modelos de carga com posições x negativas, por exemplo, serão depois deslocados até não atingirem mais a memória intermédia de início.

Movimentos

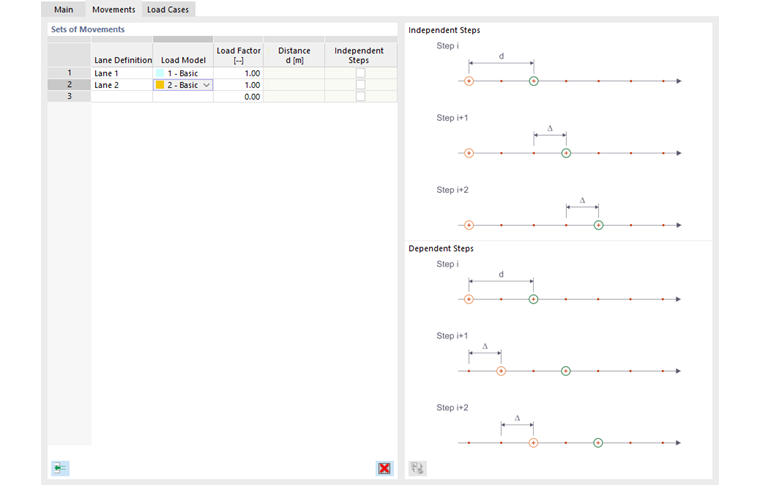

No separador movimentos , pode atribuir os modelos de carga correspondentes às faixas.

O assistente de carga utiliza os chamados "conjuntos de movimentos". Isto permite controlar quais os conjuntos de cargas se deslocam em que faixas.

Definição de faixa

Na lista, selecione uma das faixas que criou e forneceu com parâmetros no separador 'Geral' em {%>

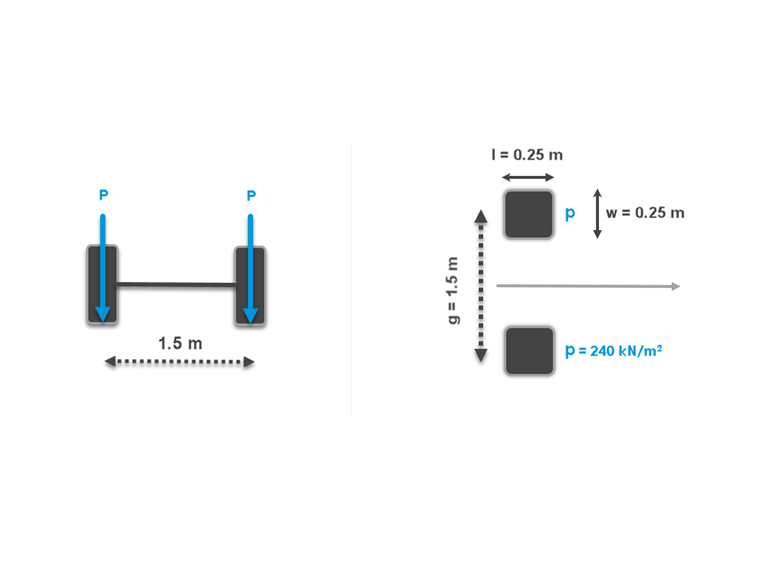

modelo de carga

Na segunda coluna, pode introduzir o conjunto de cargas móveis que se desloca ao longo da faixa. A lista permite uma seleção entre os conjuntos de cargas definidos como {%>

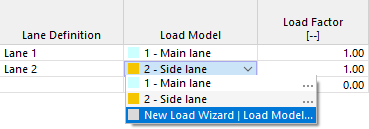

Para editar um modelo de carga, seleccione a opção '...' e a entrada 'Novo assistente de cargas | Modelo de carga' pode criar uma nova combinação de cargas.

Fator de carga

O efeito dos modelos de carga individuais pode ser dimensionado com fatores.

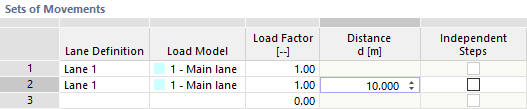

Distância da carga anterior

Esta coluna está disponível quando seleciona novamente uma faixa para a atribuição de carga. permite aplicar uma combinação de cargas com desvio no mesmo conjunto de linhas; por exemplo, se os modelos de carga com eixos tandem se deslocam sucessivamente sobre a superfície.

A distância da carga para o ponto fixo da posição de carga anterior tem de ser especificada como valor positivo.

Independente em relação à carga anterior

Além disso, esta coluna apenas está acessível se a faixa ocorrer várias vezes (ver figura acima). Por norma, a caixa de seleção não está selecionada. Assim, o segundo modelo de carga desloca-se em sincronia com o primeiro ao longo da faixa.

Se esta opção se encontra ativada, os dois conjuntos de cargas movem-se independentemente sobre as superfícies – individualmente e em conjunto. Para as combinações, a distância definida na coluna anterior é considerada como a distância mínima entre as posições da carga. Podem surgir aqui muitos casos de carga.

Casos de carga

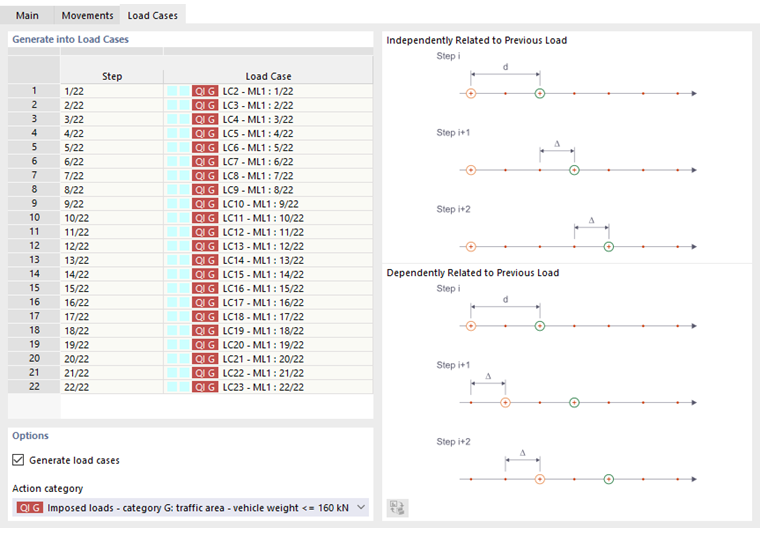

Os Passos de carga incluindo os casos de carga são listados no separador Casos de carga resultantes da geometria e dos parâmetros de carga.

Gerar nos casos de carga

A coluna 'Passo' informa sobre o número de posições da carga. Para cada passo, é criado um caso de carga com a descrição ML ( Mostrar carga ) e a etapa de carga é atribuída. Durante a geração, são utilizados os seguintes números de casos de carga livres ou são preenchidos com lacunas na numeração.

Opções

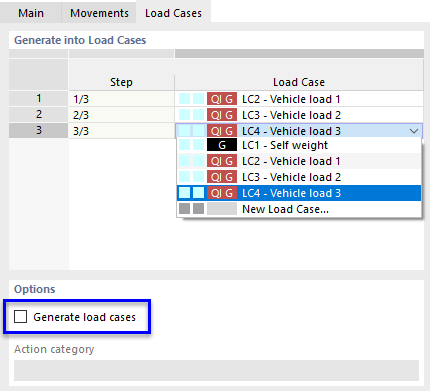

A caixa de selecção 'Gerar casos de carga' encontra-se seleccionada por defeito. Assim, os casos de carga são criados automaticamente. Se desmarcar a caixa, estes casos de carga serão eliminados. De seguida, pode atribuir as posições de carga individualmente a casos de carga específicos. Clique na opção 'Novo caso de carga' para criar novos casos de carga.

é o mais adequado entre os casos de carga gerados action category lhe está atribuído. Controla os coeficientes parciais de segurança e os coeficientes de combinação que são aplicados para sobrepor os casos de carga.

Importante

Para evitar que as posições de carga actuam simultaneamente nas combinações, deve seleccionar o tipo de acção desta categoria na caixa de diálogo 'Casos e combinações de carga', #separador #, após fechar o assistente.extbookmarkmanual|tipo-de-ação|Ações#para alternativa.

Clique em OK para transferir os casos de carga gerados para o RFEM e fechar o assistente de cargas.
