A lista 'Parâmetros globais' gere todos os parâmetros que utiliza para a geometria e os dados de carga nas fórmulas.
Aceder aos parâmetros globais
Pode abrir a lista de parâmetros globais das seguintes formas:

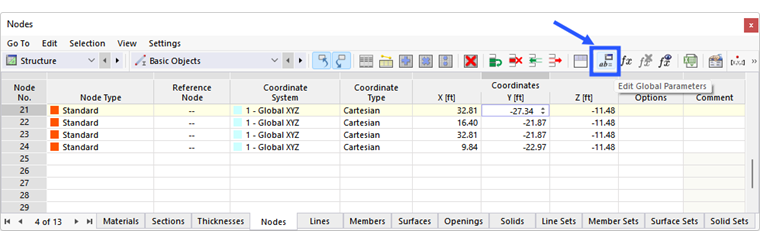

- Utilize o botão
na barra de ferramentas da tabela.
- botão
na # extbookmark diálogo manual|imagem027970|Editar fórmula nº
- Menu Editar → Parâmetros globais

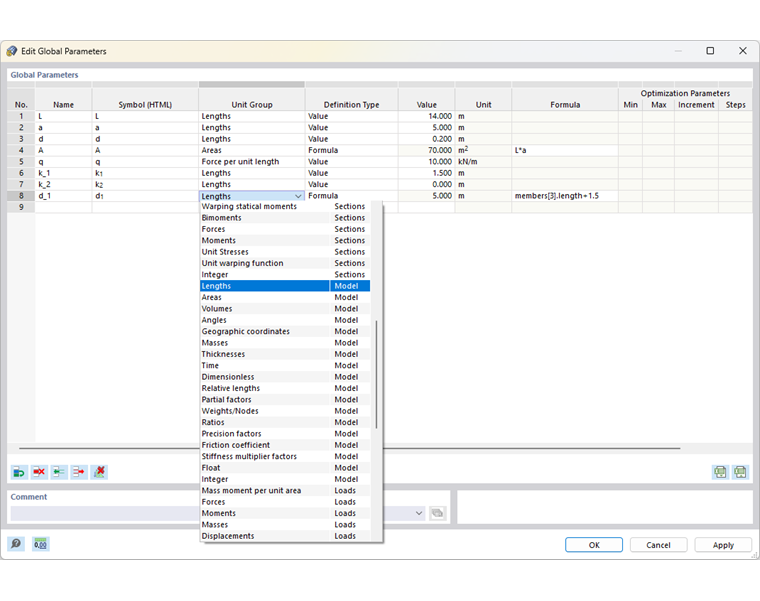

Aparece a caixa de diálogo 'Editar parâmetros globais'.
Cada linha da tabela gere um parâmetro. É necessário que o 'Nome' de um parâmetro seja constituído por caracteres ASCII e seja introduzido sem espaços. O nome é utilizado para endereçar o parâmetro nas fórmulas. Cada nome de parâmetro apenas pode ser atribuído uma vez. Na coluna 'Símbolo', pode apresentar o parâmetro com sobrescritos e subscritos no formato HTML. Se o símbolo corresponder ao parâmetro de um bloco (ver figura # extbookmark manual|imagem022416|Ajuste os parâmetros do bloco #), ele também pode ser utilizado para a parametrização.
Selecione o 'Grupo de unidades' do parâmetro na lista. A entrada na lista especifica se o parâmetro representa um comprimento, carga, densidade etc. Os grupos de unidades são ordenados por categorias na lista.
O 'Tipo de definição' controla se o parâmetro é descrito por um valor ou uma fórmula. Dependendo da sua seleção, pode introduzir o 'Valor' ou a 'Fórmula' nas seguintes colunas.
Ao introduzir uma fórmula, pode não apenas utilizar os parâmetros da lista, mas também descrever as referências a objetos. Ambas as opções são apresentadas na imagem acima. Aplicam-se as convenções usuais de JavaScript, que também podem ser utilizadas para as fórmulas nas células da tabela e nas caixas de diálogo. Eles são descritos no capítulo Fórmulas.
