Base de dados de secções

A biblioteca de secções é armazenada numa base de dados.

Ir para biblioteca

Die Bibliothek ist im Dialogabschnitt 'Name' über die Schaltfläche zugänglich (siehe Bild Neuer Querschnitt ).

Biblioteca de secções com tipos de secções

Die Bibliothek ist in Abschnitte mit verschiedenen Querschnittstypen gegliedert. Suchen Sie die Kategorie des Querschnitts und klicken auf die Schaltfläche mit dem passenden Symbol.

Genormte Querschnitte

Bei Querschnitten der Kategorie 'Genormt' erscheint ein weiterer Dialog, in dem Sie den Querschnitt auswählen können.

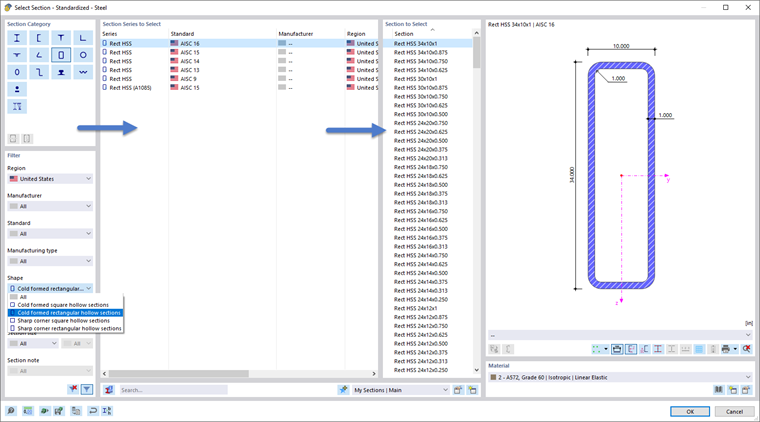

Seleção de seção oca retangular laminada a quente

Für die Auswahl des Querschnitts können Sie folgende Hilfsmittel nutzen:

• Reduzieren Sie das Angebot durch passende Kriterien links im Abschnitt 'Filter'.
• Nutzen Sie die Volltextsuche unten im Feld 'Suchen'.

Falls Sie einen anderen Querschnittstyp auswählen möchten, können Sie mit der Schaltfläche .

Filtro

Der Abschnitt Filter bietet vielfältige Selektionsmöglichkeiten. Sie können die Querschnitte nach bestimmten Kriterien filtern und so das Angebot reduzieren (siehe Bild Rechteckhohlprofil auswählen).

Série de secções a ser selecionada

Im mittleren Abschnitt ist die Querschnittsreihe festzulegen, in der das Profil katalogisiert ist. Die Reihen sind nach Norm, Hersteller, Region und Herstellungsart sortiert. Sie können die Sortierreihenfolge über die Spaltenüberschriften steuern.

Mit der Schaltfläche unten im Abschnitt können Sie die Kennwerte des selektierten Querschnitts überprüfen.

Secção a ser selecionada

Im rechten Abschnitt können Sie den Querschnitt auswählen, der im Modell verwendet werden soll.

Mit OK oder der Eingabetaste übertragen Sie den selektierten Querschnitt in den Dialog 'Neuer Querschnitt'.

Secções compostas

Dieser Abschnitt bietet die Möglichkeit, genormte Querschnitte parametergesteuert zu kombinieren. Sie kehren in den Dialog 'Neuer Querschnitt' zurück, der nun ein zusätzliches Register aufweist.

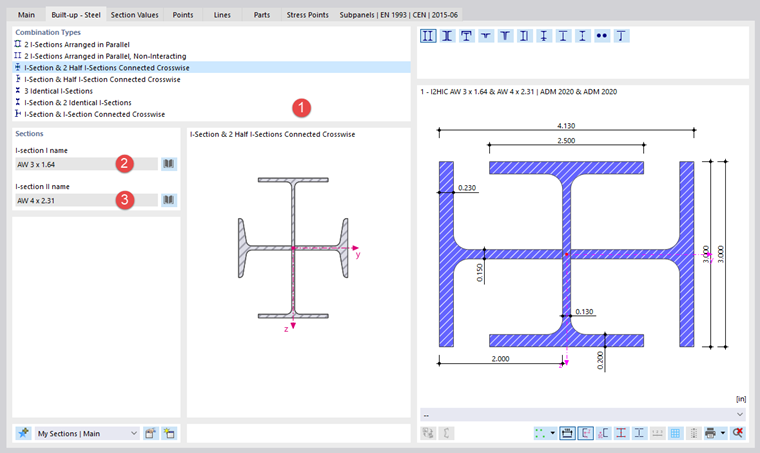

Definir perfil composto

Legen Sie im Abschnitt 'Kombinationstypen' fest, wie die Profile angeordnet werden sollen (1). Im Abschnitt 'Querschnitte' können Sie dann über die Schaltfläche die relevanten Querschnitte in der Bibliothek nacheinander auswählen (2) (3).

Dünnwandige und dickwandige Querschnitte

Wenn Sie in der Bibliothek einen dünn- oder dickwandigen Querschnittstyp auswählen, können Sie dessen Geometrieparameter im Dialog 'Neuer Querschnitt' definieren. Hierzu steht ein zusätzliches Register zur Verfügung.

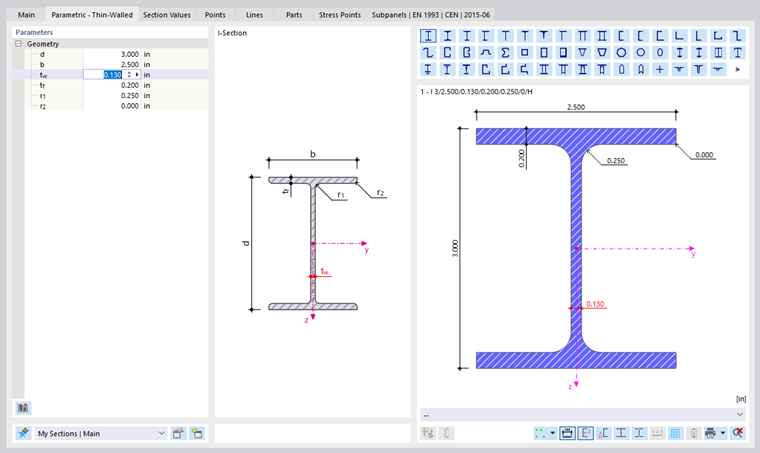

Definição da secção paramétrica

Secções favoritas

Querschnitte, die Sie häufig verwenden, können Sie als Meine Querschnitte ablegen. Sie stehen dann in weiteren Projekten als bevorzugte Querschnitte ("Favoriten") zur Verfügung.

Um den aktuellen Querschnitt als Favoriten zu speichern, klicken Sie nach dem Festlegen des Profils oder der Definitionsparameter unten in der Bibliothek auf die Schaltfläche . Damit wird der Querschnitt in der Kategorie 'Meine Querschnitte | Basis' abgelegt.

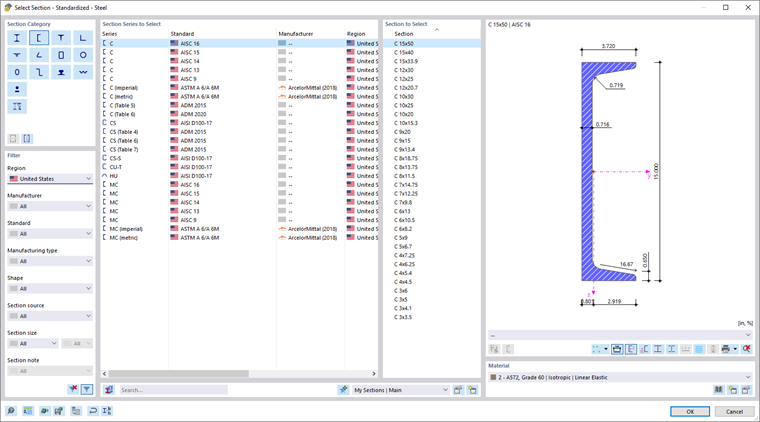

Guardar secção padrão como secção preferencial

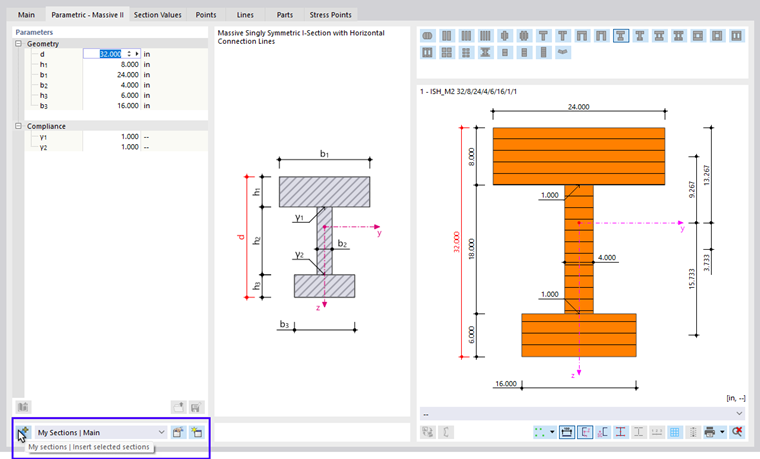

Guardar secção paramétrica como secção favorita

Mit der Schaltfläche können Sie Ihre bevorzugten Querschnitte überprüfen. Die als Favoriten gespeicherten Querschnitte werden im Dialog 'Meine Querschnitte bearbeiten' nach Querschnittstypen geordnet aufgelistet.

Caixa de diálogo Editar as minhas secções

Mit der Schaltfläche können Sie eine neue Kategorie in der Liste der bevorzugten Querschnitte erstellen.

Um einen bevorzugten Querschnitt aus der Bibliothek einzulesen, klicken Sie im Abschnitt 'Aus 'Meine Querschnitte" auf die Schaltfläche .

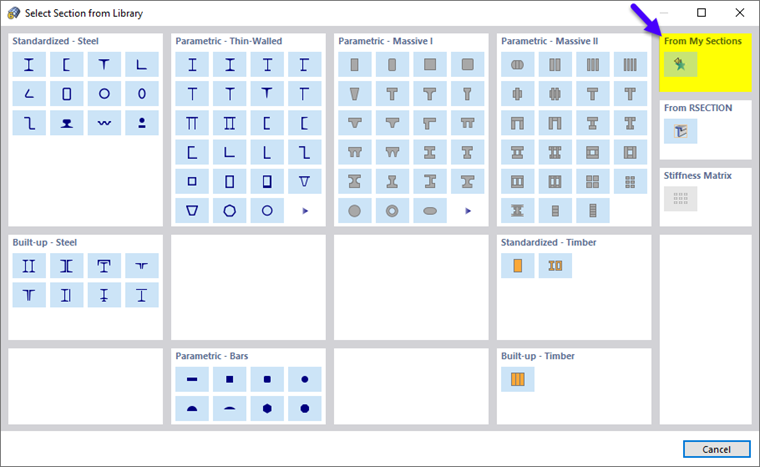

Abrir secções preferenciais na biblioteca

Secções RSECTION

Sie können in RFEM auch eigendefinierte Querschnitte importieren, die Sie im Programm RSECTION erzeugt haben. Klicken Sie hierzu im Abschnitt 'Aus RSECTION' auf die Schaltfläche . Der Hinweis "Querschnitt im Dlubal Center wählen" wird angezeigt; es öffnet sich das Dlubal Center. Wählen Sie dort den RSECTION-Querschnitt aus.

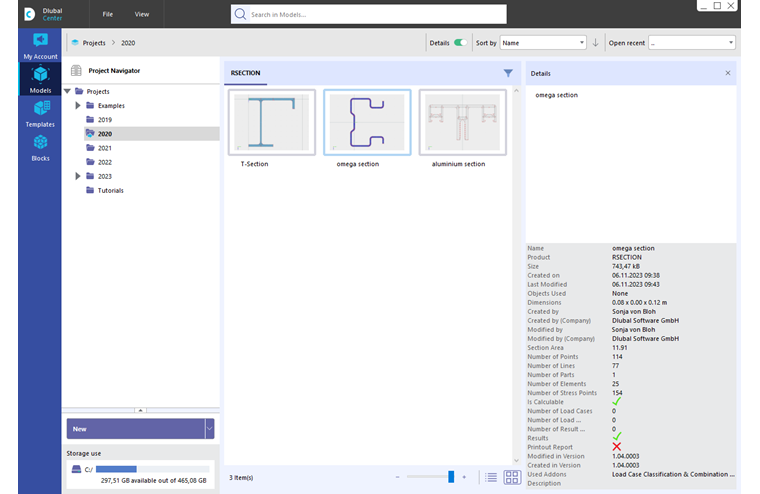

Seleção da secção RSECTION no Dlubal Center

Damit der Querschnitt importiert werden kann, müssen bestimmte Lizenzbedingungen erfüllt sein. Im RSECTION-Querschnitt ist hierfür hinterlegt, welche Lizenzen beim Speichern des Querschnitts in RSECTION verfügbar waren. Es gelten folgende Regelungen:

• Sie brauchen den RSECTION-Querschnitt nicht mit Ergebnissen speichern, um ihn in RFEM zu verwenden.
• Wenn ein Benutzer mit RSECTION-Lizenz einen Querschnitt erstellt und in RSECTION gespeichert hat, können andere Benutzer diesen Querschnitt in RFEM importieren, eine statische Analyse durchführen und in einem Bemessungs-Add-On wie Stahl- oder Aluminiumbemessung bemessen, auch wenn sie über keine Lizenz für RSECTION verfügen.
• RSECTION-Querschnitte, deren Bemessung in den Add-Ons Stahlbemessung oder Aluminiumbemessung die Berücksichtigung des wirksamen Querschnitts erfordert, müssen in RSECTION auch mit einer aktiven Lizenz für Effektive Querschnitte gespeichert werden.
