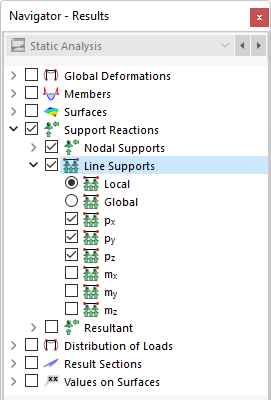

Pode apresentar os resultados para as linhas apoiadas graficamente utilizando a categoria Reacções de apoio. Se existem libertações de linha , pode controlar as deformações e as forças na categoria Libertações. Os resultados numéricos dos apoios e libertações de linha podem ser encontrados na categoria de tabela Resultados por linha.
.png?mw=760&hash=be729bb2b92f8a8e54b99aedcec474505a11a50f)
Forças de apoio
A imagem {%>

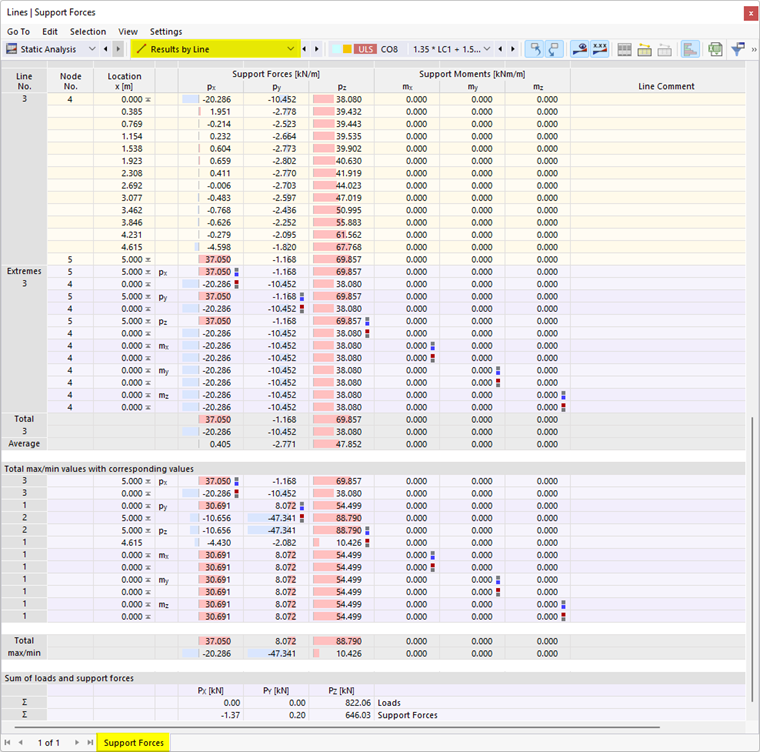

A tabela lista as forças de apoio e os momentos ordenados por linhas. A 'posição x' descreve a distância do nó de EF ao início da linha.
A tabela apresenta as forças e os momentos que são introduzidos no apoio em linha. Assim, em relação aos sinais, a tabela não apresenta as forças de reacção ou os momentos na parte do apoio. Os sinais resultam da direcção dos eixos globais. Se o eixo globalZ se encontra direccionado para baixo, o caso de carga "peso próprio" resulta numa força de apoio global positiva pz, por exemplo. Assim, as forças de apoio apresentadas na tabela representam as cargas de fundação.
As forças de apoio locais estão relacionadas com o sistema de eixos local das linhas; os sinais das forças introduzidas resultam assim das direcções dos eixos de apoio locais. Estes podem ser mostrados e ocultados através do menu de contexto dos apoios em linha.
Em contraste com os resultados na tabela, os vetores 'Reacções de apoio' no gráfico representam as forças de reacção e os momentos na parte dos apoios. Os componentes são visualizados pelo tamanho e direcção dos vectores. Um momento de apoio positivo atua no sentido horário sobre o respetivo eixo positivo.
Soma de cargas e soma de forças de apoio
Para casos de carga e combinações de carga, a verificação da soma das forças de carregamento e apoio é indicada no final da tabela. Este equilíbrio mostrará a diferença se o modelo também tiver apoios de nós, apoios de barras ou apoios de superfícies. Essas forças de apoio também devem ser consideradas no balanço geral.
Diagramas de resultados de forças de apoio

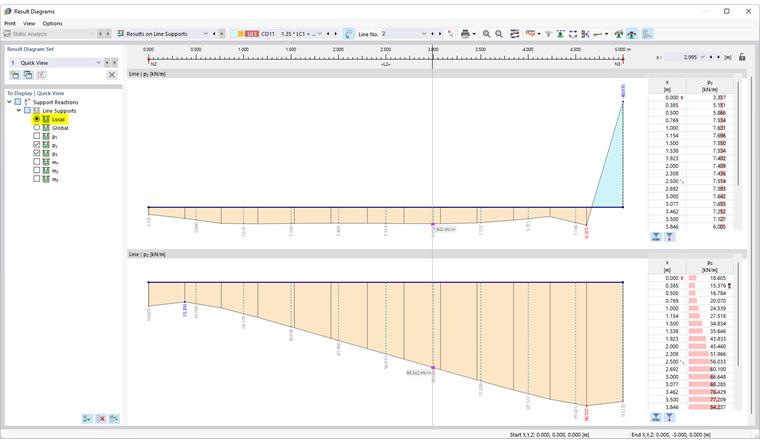

Também é possível apresentar as forças de apoio graficamente na janela 'Diagrama de resultados': Selecione o apoio de linha. Depois, clique em Diagramas de resultados para apoios de linha selecionados no menu Resultados. Também pode clicar com o botão direito do rato no apoio de linha e selecionar Diagramas de resultados no menu de contexto.
.png?mw=760&hash=9a9aadb70b0cd9d19d3e284d8f46725e0008d768)
A janela 'Diagramas de resultados' é descrita no capítulo Diagramas de resultados.
Deformações de libertação de linha

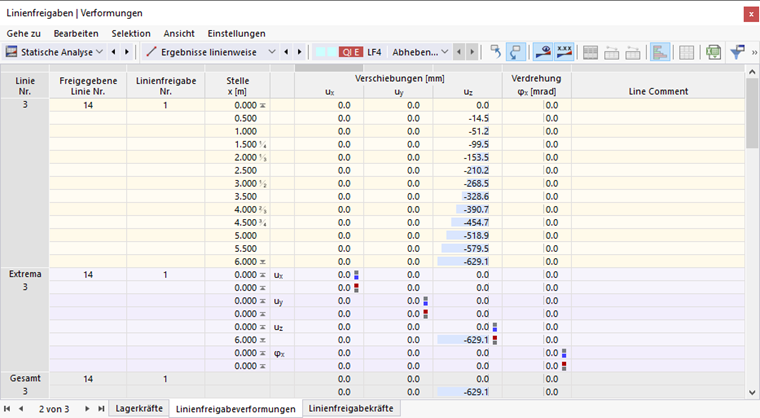

Como descrito no Capítulo Libertações de linha, são criadas cópias das linhas originais no caso de uma libertação de linha. Os deslocamentos e rotações destas cópias geradas são apresentadas no gráfico e na tabela.
Os deslocamentos e as rotações locais correspondem às 'condições do tipo de libertação' dos tipos de libertação de linha. Os botões estão definidos da seguinte forma:
| ux | Deslocamento na direcção do eixo local x |
| uy | Deslocamento na direção do eixo local y |
| uz | Deslocamento na direcção do eixo local z |
| φx | Rotação em torno do eixo local x |
Forças de libertação de linha

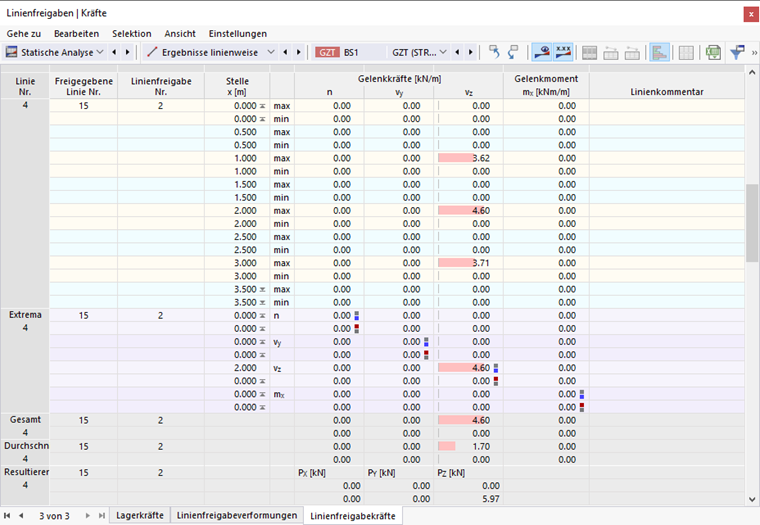

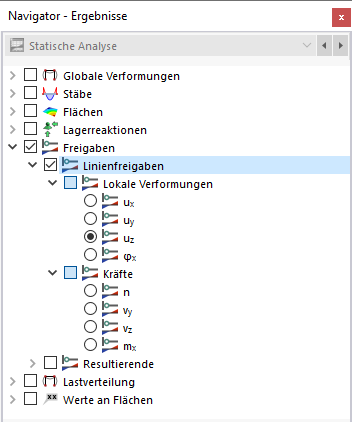

Pode controlar os resultados gráficos selecionando Forças na categoria 'Libertações de linhas' (ver imagem Resultados para libertações de linhas). A tabela 'Forças de libertação de linha' apresenta os esforços internos das linhas libertadas que estão disponíveis em cada ponto da malha de EF. Os valores estão relacionados com o comprimento e correspondem às 'condições do tipo de libertação' dos tipos de libertação de linha:
| n | Força longitudinal na direcção do eixo local x |
| vy | Força de corte na direção do eixo local y |
| vz | Força de corte na direção do eixo local z |
| mx | Momento sobre o eixo local x |
A {%>

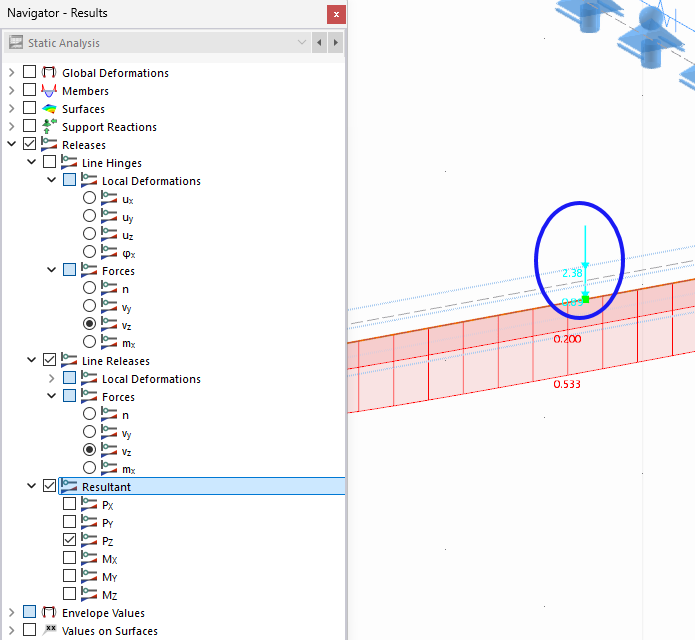

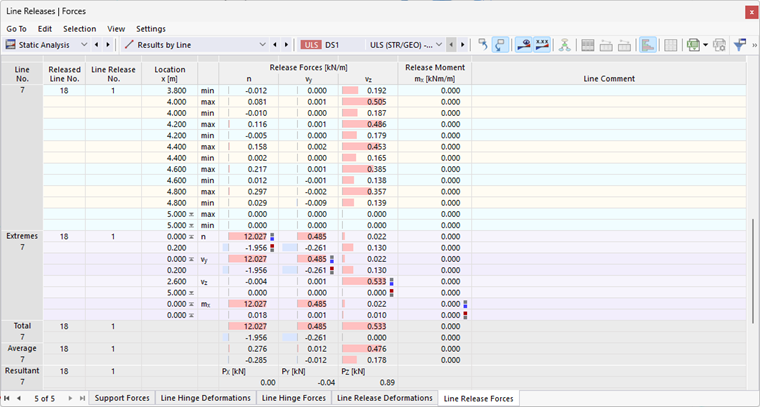

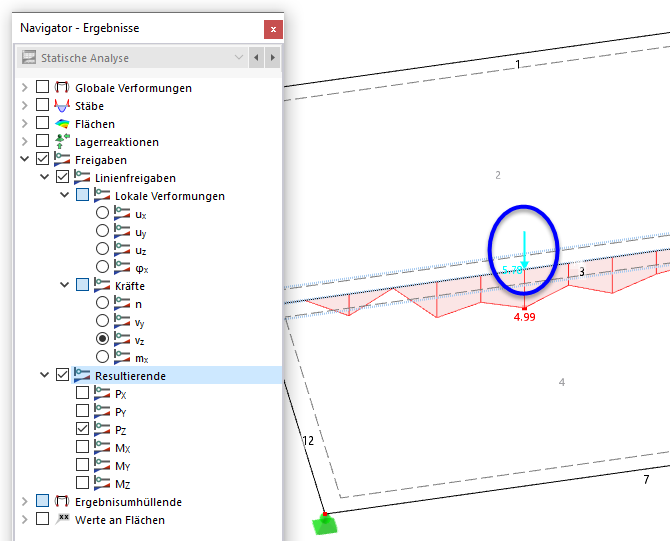

A tabela também mostra os valores médios e as resultantes PX, PY e PZ (ver Figura Forças de libertação de linha na tabela). As forças resultantes estão relacionadas com o sistema de coordenadas global. As resultantes podem ser representadas graficamente utilizando a categoria de navegador Resultantes.
No artigo técnico {%>
