Estrutura

Resultados por superfície

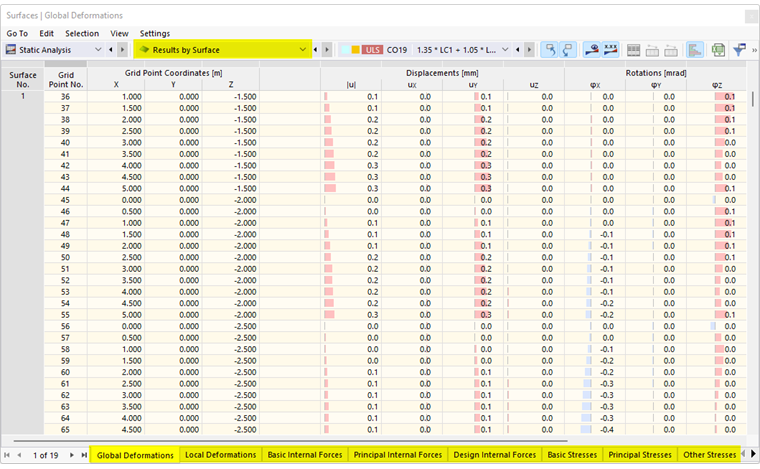

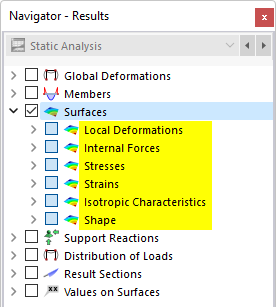

Os resultados para as superfícies podem ser apresentados graficamente, utilizando a categoria de navegador Superfícies. Pode encontrar os resultados numéricos das superfícies na categoria de tabela Resultados por superfície.

Nós de malha de EF e pontos de grelha

Os resultados gráficos são baseados nos resultados disponíveis nos nós da malha de EF. Nas tabelas, no entanto, os resultados são exibidos em pontos de grelha que são definidos para cada superfície (ver Superfícies ). Independentemente da malha de EF, a grelha permite a saída de resultados em pontos de resultados com distâncias regulares.

Para pequenas superfícies, o tamanho de malha padrão da grelha de 0,5 m pode fazer com que existam apenas alguns pontos de grelha. Neste caso, ajuste o número ou a distância dos pontos de grelha ao tamanho da superfície.

Informação

Se altera a grelha de superfície, o RFEM cria imediatamente os valores da grelha a partir dos valores dos resultados dos nós de EF. Não é necessário recálculo.
