Para iniciar a geração da malha de EF, selecione Gerar Malha no menu Calcular . Alternativamente, use a entrada correspondente no botão de lista ' Malha '.
A malha de EF também é gerada automaticamente quando inicia o cálculo de um caso de carga. No entanto, é aconselhável verificar a malha gerada antes de efetuar o cálculo. Desta forma, garante que é dada uma discretização suficiente e "harmónica". Se necessário, você pode adicionar áreas de refinamento. Por outro lado, é possível fornecer áreas de pouca relevância para a avaliação de resultados com uma malha de EF grossa, por exemplo, como um "refinamento de malha" gerado para essas superfícies com um tamanho de malha maior do que o comprimento de destino LEF. Isso encurta o tempo de cálculo e facilita a avaliação.

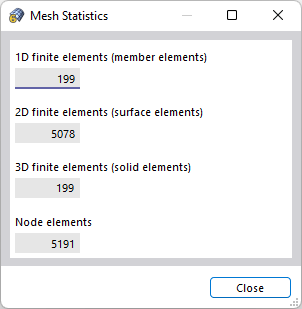

Após a geração bem-sucedida da malha, pode-se abrir o menu Estatísticas da malha no menu Calcular para chamar o equilíbrio da malha de EF.
As estatísticas mostram o tipo e o número de elementos finitos gerados, o que é útil para selecionar o método do solucionador de matrizes apropriado e estimar o tempo de cálculo aproximado (ver Configuraçõesdeanáliseestática capítulo).
Se alterar os dados do modelo, a malha de EF é automaticamente eliminada. Para eliminar a malha manualmente, selecione Eliminar malha no menu Calcular ou utilize a entrada correspondente no botão de lista (ver imagem image025691 'Malha' Botão de lista ). Tenha em atenção que todos os resultados que possam estar disponíveis também são eliminados.
