Per avviare la generazione della mesh agli elementi finiti, selezionare Genera mesh nel menu Calcola. In alternativa, utilizzare la voce corrispondente sul pulsante dell'elenco 'Mesh'.
La mesh EF viene generata automaticamente anche quando si avvia il calcolo di un caso di carico. Tuttavia, è consigliabile verificare la mesh generata prima di eseguire il calcolo. In questo modo, si garantisce una discretizzazione sufficiente e "armonica". Se necessario, è possibile aggiungere aree di affinamento. Al contrario, è possibile fornire aree di scarsa rilevanza per la valutazione dei risultati con una mesh EF grossolana, ad esempio, come un "infittimento della mesh" generato per queste superfici che hanno una dimensione della mesh maggiore della lunghezza obiettivo LFE. Ciò riduce il tempo di calcolo e facilita la valutazione.

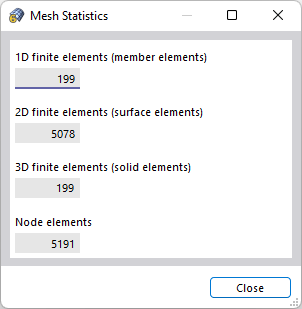

Dopo aver generato con successo la mesh, è possibile aprire le Statistiche della mesh nel menu Calcola per richiamare il saldo della mesh EF.
Le statistiche mostrano il tipo e il numero di elementi finiti generati, il che è utile per selezionare il metodo del risolutore di matrici appropriato e stimare il tempo di calcolo approssimativo (vedere Static Analysis Settings ).
Se si modificano i dati del modello, la mesh agli elementi finiti viene eliminata automaticamente. Per eliminare la mesh manualmente, selezionare Elimina mesh nel menu Calcola o utilizzare la voce corrispondente nel pulsante dell'elenco (vedi immagine image025691 'Pulsante elenco mesh'). Si prega di notare che tutti i risultati che potrebbero essere disponibili saranno eliminati.
