I carichi delle linee sono forze, momenti o masse agenti sulle linee. I carichi delle linee sono simili a Carichi delle aste. Tuttavia, mancano le opzioni per le quali sono richiesti i dati del materiale, come i carichi di temperatura o le deformazioni assiali.
Nell'elenco, selezionare il 'Caso di carico' a cui si desidera assegnare il carico.
Categorie
Le seguenti opzioni sono disponibili nell'elenco 'Tipo di carico':
- Forza: Il carico è una quantità diretta lungo la linea.
- Momento: Il carico è un prodotto della forza e del braccio di leva.
- Massa: La massa è proprietà della materia per https://www.dlubal.com/it/prodotti/componenti-aggiuntivi-per-rfem-6-e-rstab-9/analisi-dinamica-analisi-dinamica.
L'elenco 'Distribuzione del carico' fornisce varie opzioni per visualizzare la disposizione del carico.
Lo schema di distribuzione del carico è illustrato nel grafico della finestra di dialogo superiore. Nella sezione di dialogo 'Parametri', è quindi possibile specificare i valori, le distanze e altri parametri del carico.
Nell'elenco 'Sistema di coordinate', definire se il carico agisce nella direzione degli assi xyz locali o degli assi XYZ globali. In alternativa, è possibile selezionare un sistema di coordinate definito dall'utente o crearne uno nuovo. L'asse locale x rappresenta l'asse longitudinale della linea. L'asse z è solitamente allineato parallelamente all'asse Z globale.
Selezionare la 'Direzione del carico' dall'elenco per definire l'effetto del carico. A seconda del sistema di coordinate, gli assi della linea locale x, y, z, gli assi globali X, Y, Z o gli assi definiti dall'utente U, V, W sono disponibili per la selezione.
Il carico della linea può essere correlato alla lunghezza reale (come un carico del peso) o alla lunghezza proiettata (come un carico da neve). La direzione del carico è illustrata nello schizzo della finestra di dialogo.
Parametri
Specificare il valore del carico della forza, del momento o della massa. Per carichi concentrati o variabili, sono disponibili diversi campi di input in cui è possibile descrivere il carico della linea. Il significato dei rispettivi parametri è illustrato nello schizzo del carico.
Informazione
Un momento positivo agisce in senso orario attorno al corrispondente asse positivo. Gli assi globali delle coordinate nella finestra di lavoro aiutano a definire il segno. Per i carichi definiti localmente, è possibile visualizzare gli assi delle linee con il pulsante
.
Quando si definiscono carichi concentrati o trapezoidali, è possibile utilizzare il pulsante
per passare tra gli input relativi e assoluti per le distanze.

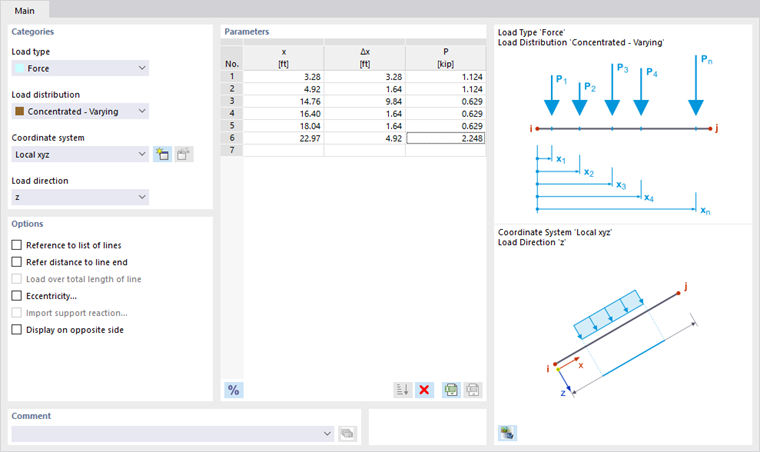

Per carichi variabili, è disponibile una tabella per descrivere le posizioni dei carichi x con i valori di carico corrispondenti.
Opzioni
Di solito, il carico agisce separatamente su ciascuna delle linee definite nella sezione di dialogo 'Assegna alle linee'. Se si seleziona la casella di controllo 'Riferimento all'elenco di linee', il carico della linea agisce sulla lunghezza totale delle linee: Nel caso di carichi trapezoidali, RFEM non applica i parametri a ciascuna linea, ma a tutte le linee dell'elenco nel suo insieme (vedi l'immagine Carico trapezoidale ).
La casella di controllo 'Riferisci la distanza alla fine della linea' è accessibile solo per i carichi che non agiscono sull'intera lunghezza della linea. Se lo si attiva, è possibile specificare le distanze in relazione alla fine della linea nella sezione di dialogo 'Parametri'.
Quando si definiscono i carichi trapezoidali, è possibile utilizzare la casella di controllo 'Carica sulla lunghezza totale della linea' per controllare se il carico variabile linearmente è disposto in modo continuo dall'inizio alla fine della linea.
La casella di controllo 'Eccentricità' è disponibile per il tipo di carico 'Forza'. Se la selezioni, puoi definire un'azione di carico eccentrico nel Scheda Eccentricità della forza . Inserire l'offset del carico all'inizio della linea e alla fine della linea. Le distanze ey e ez si riferiscono agli assi delle linee locali.
Selezionando la casella di controllo 'Importa reazione vincolare', la scheda Importa reazione vincolare diventa disponibile nella finestra di dialogo. La distribuzione del carico è impostata automaticamente su 'Variante' in modo che la distribuzione dei carichi corrisponda alla reazione del vincolo esterno lungo la linea. Tuttavia, se si desidera una distribuzione costante, impostare la distribuzione del carico su 'Uniforme - Totale' nell'elenco.
È possibile influenzare la visualizzazione dei vettori di carico con l'opzione 'Visualizza sul lato opposto'.
Importa reazione vincolare
La scheda Importa reazione vincolare consente di importare la forza del vincolo esterno o il momento del vincolo esterno di una linea da un altro modello come carico. Ad esempio, è possibile analizzare i solai 2D trasferendo i carichi da un pavimento all'altro.

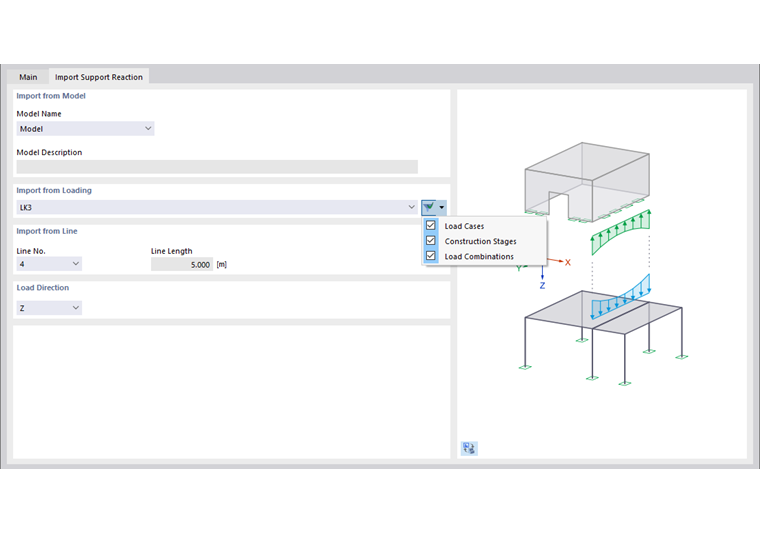

Importa dal modello
Nell'elenco 'Nome modello', selezionare il modello da cui si desidera importare una reazione vincolare ("modello originale"). Questo modello deve trovarsi nello stesso progetto Dlubal e deve avere un ID modello diverso (vedi Parametri del modello ).
Importa dal carico
Tutti i casi di carico e le combinazioni di carico disponibili nel modello originale sono disponibili per la selezione nell'elenco. Le combinazioni di risultati e le situazioni di progetto non sono disponibili perché le reazioni vincolari di inviluppo non possono essere importate. Utilizzare il pulsante elenco
per filtrare le voci (vedi immagine sopra).
Non importa se i risultati del caso di carico o della combinazione di carico sono disponibili nel modello originale. Durante il calcolo, i risultati rilevanti vengono determinati automaticamente in background.
Importa dalla linea
Nell'elenco, selezionare il numero della linea vincolata di cui si desidera importare la forza del vincolo esterno o il momento del vincolo esterno. Con il Tipo di carico nella scheda 'Principale', è possibile definire se importare una forza o un momento.
Direzione del carico
Seleziona l'asse globale o l'asse della linea locale la cui componente della reazione vincolare deve essere considerata durante l'importazione.

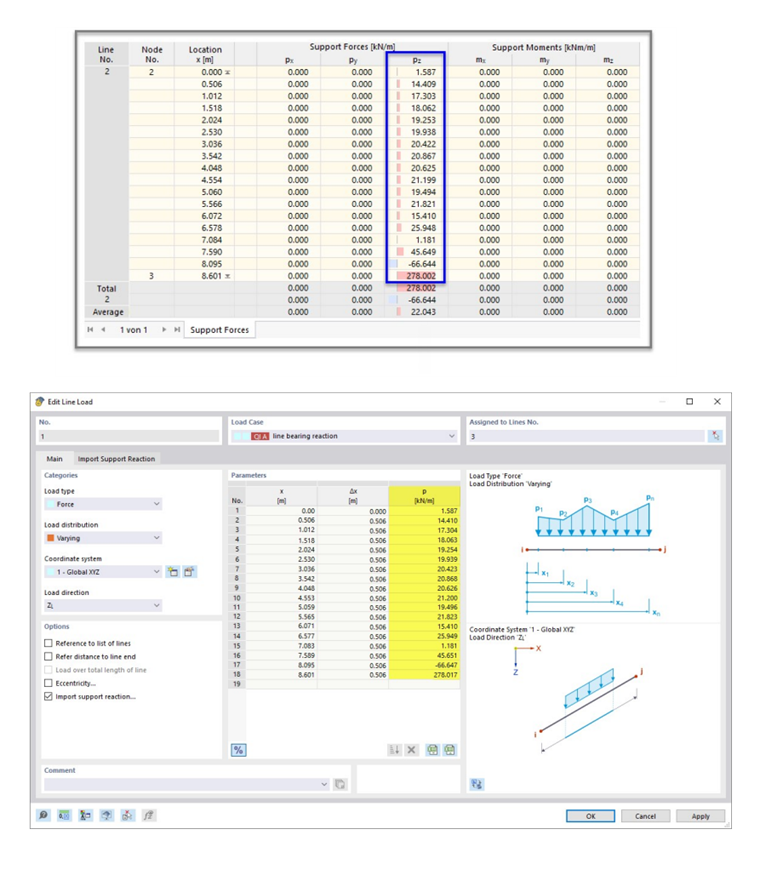

Dopo il calcolo, è possibile controllare i valori di carico importati nella scheda 'Principale'.
