Una combinazione di risultati ( CR ) sovrappone i risultati dei casi di carico secondo determinati criteri di combinazione. I risultati dei casi di carico, delle combinazioni di carico e delle combinazioni di risultati possono essere combinati. Le combinazioni di risultati sono utilizzate principalmente per le analisi dinamiche.
Importante
Le combinazioni di risultati non sono adatte per calcoli non lineari, poiché portano a risultati falsificati: Le proprietà non lineari di alcuni oggetti, ad esempio aste tese o fondazioni elastiche, spesso variano il loro comportamento nei singoli casi di carico. La rottura degli elementi è accompagnata da effetti di ridistribuzione. Una combinazione delle forze interne e dei momenti non sarebbe corretta.

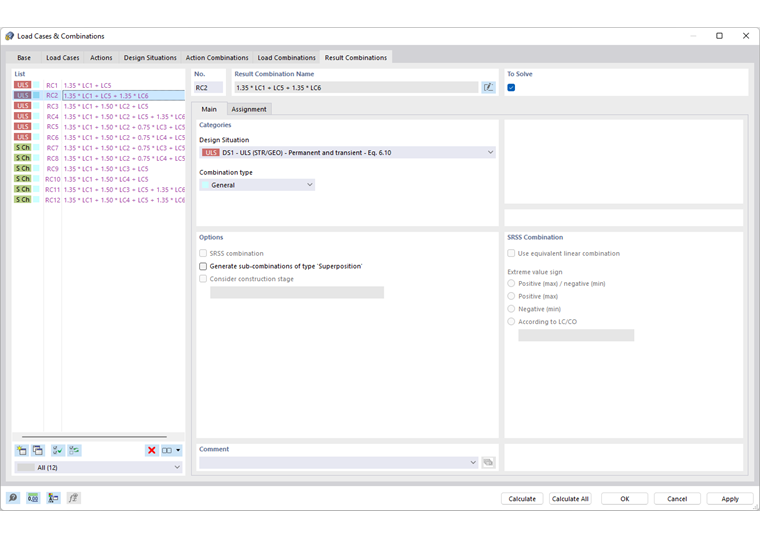

La scheda 'Combinazioni di risultati' è disponibile se
Quando si attiva la scheda, le combinazioni di risultati vengono generate secondo le regole di combinazione della norma. Sono elencati per situazioni di progetto. Se hai disattivato la creazione guidata di combinazioni nel
Nella scheda Base
, devi creare le combinazioni di risultati manualmente (vedi [[#RC-Definizione manuale della combinazione di risultati manualmente]]).
Il 'Nome della combinazione di risultati' è una breve descrizione. Si basa sui coefficienti di sicurezza e sui numeri dei casi di carico, che riflettono le regole di combinazione.
La casella di controllo 'Da risolvere' controlla se la combinazione di risultati selezionata viene analizzata durante il calcolo.
== Principale ==
La scheda '''Principale''' gestisce le specifiche generali della combinazione di risultati selezionata nell''Elenco a sinistra.
=== Categorie ===
La 'Situazione di progetto' descrive le specifiche normative in base alle quali i casi di carico sono combinati (vedere il capitolo [[000252 Situazioni di progetto]]).
Il 'Tipo di combinazione' controlla i criteri per la sovrapposizione dei risultati. Se è stata utilizzata la creazione guidata di combinazioni, qui apparirà la voce 'Generale'. Per una combinazione di risultati definita dall'utente, nell'elenco sono disponibili le seguenti opzioni:
* Generale: I criteri di collegamento possono essere definiti individualmente nella scheda 'Assegnazione'.
* Inviluppo - Permanente: I casi e le combinazioni di carico inclusi nella combinazione sono sempre presi in considerazione ('/p'), ma si escludono a vicenda ('o'). Pertanto, la CR rappresenta un inviluppo con i risultati più sfavorevoli di tutte le componenti.
* Inviluppo - Transitorio: I casi e le combinazioni di carico inclusi nella combinazione sono considerati solo se danno un contributo sfavorevole al risultato. Si escludono a vicenda ('o'). Il RC rappresenta un inviluppo dai risultati dei componenti. Tuttavia, i segni possono portare a una situazione in cui i risultati delle componenti non sono inclusi se non hanno alcun effetto sui valori estremi.
* Sovrapposizione: Tutti i casi e le combinazioni di carico inclusi nella combinazione sono sempre presi in considerazione ('p') e aggiunti rispettivamente ('+'). La sovrapposizione determina la somma di tutti i risultati. Non ci sono valori massimi o minimi.
=== Opzioni ===
Di solito, i risultati sono combinati in modo additivo: B = UN1 + UN2 + UN3 + ... + UNn. Se una combinazione di risultati è definita dall'utente, la casella di controllo 'Combinazione SRSS' è accessibile. Pertanto, una sovrapposizione viene eseguita secondo la ''radice quadrata del metodo della somma dei quadrati'' : B = √(A12 + A22 + A32 + ... + An2 ). Questo approccio è importante per l'analisi modale. Nella sezione di dialogo [[#srss-combi Combinazione SRSS]], è possibile definire come vengono gestiti i segni dei valori estremi.
combination-type">

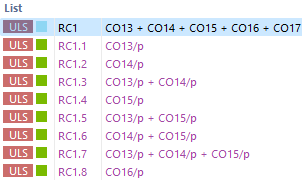

La casella di controllo 'Genera sottocombinazioni di tipo sovrapposizione' fa sì che i componenti inclusi nella combinazione di risultati vengano creati come combinazioni separate. In questo modo, puoi vedere quali combinazioni sono utilizzate per la sovrapposizione dei risultati e quali criteri si applicano in ciascun caso.
È possibile accedere alla sezione di dialogo se la casella di controllo 'Combinazione SRSS' è stata attivata nella sezione di dialogo 'Opzioni'. Qui, è possibile definire come combinare le risposte modali e come gestire i segni.
La forma standard della regola SRSS combina i risultati quadraticamente secondo la radice quadrata del metodo della somma dei quadrati sopra descritto. In questo caso, i segni si perdono. Selezionare la casella di controllo 'Usa combinazione lineare equivalente' per applicare la regola SRSS come combinazione lineare equivalente. Ciò consente di determinare i risultati come le forze interne e i momenti corrispondenti. Di solito, sono significativamente più piccoli di quelli calcolati secondo la forma standard della regola SRSS. I risultati calcolati secondo la combinazione lineare equivalente sono coerenti e i segni corrispondenti sono corretti rispetto alla forza interna determinante o al momento.
Con le opzioni 'Segno di valore estremo', è possibile controllare quali valori estremi dei casi di carico sono inclusi nella sovrapposizione e se i segni devono essere mantenuti. In questo modo, i valori estremi delle forze interne modali e degli spostamenti generalizzati, nonché i risultati appartenenti al componente principale sono determinati con i segni corretti.

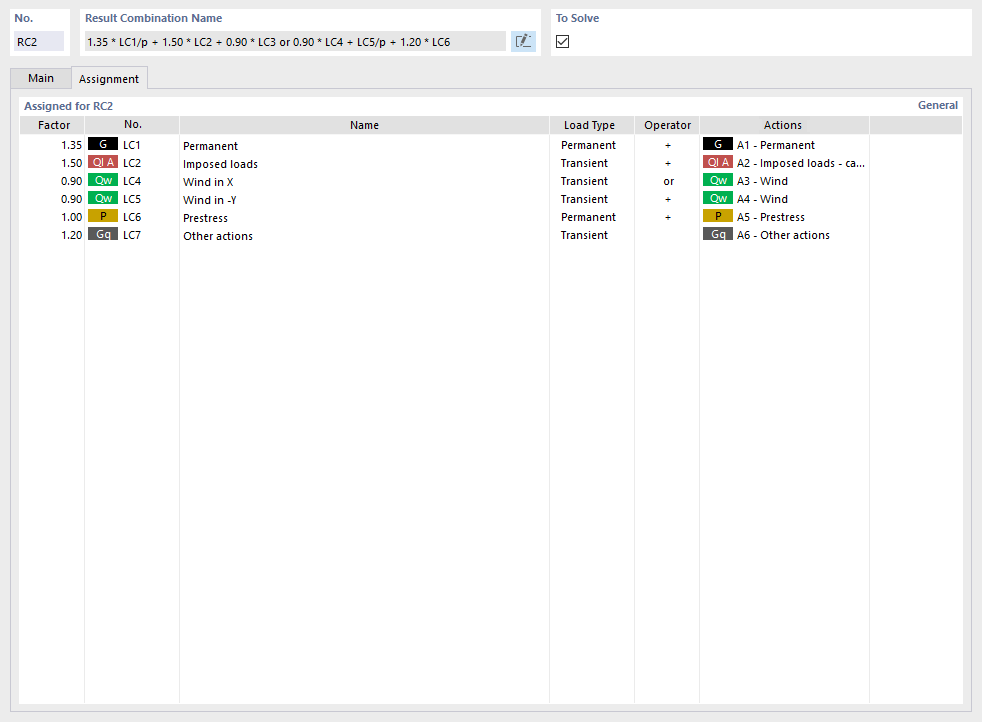

Nella scheda Assegnazione , è possibile controllare i casi di carico o le combinazioni di carico che sono incluse nella combinazione di risultati selezionata e secondo quali criteri sono combinate.
Assegnato per RC
La tabella elenca i casi di carico della combinazione di risultati. I valori forniti nella colonna 'Factor' si basano sui coefficienti parziali di sicurezza e sui coefficienti di combinazione secondo la norma. Vengono applicati a seconda della situazione di progetto e della categoria di azione.
Il 'Tipo di carico' descrive come ogni caso di carico viene considerato nella sovrapposizione:
Permanente: Il carico è efficace in ogni caso.
Transitorio: Il carico viene preso in considerazione solo se i risultati portano ad un aumento delle forze interne e degli spostamenti generalizzati.
LOperatore' mostra il modo in cui i casi di carico sono collegati:
+: Il simbolo indica una combinazione additiva. Il caso di carico è considerato indipendentemente da qualsiasi altro caso di carico non appena i risultati hanno un impatto sfavorevole.
oppure: Il criterio descrive una combinazione alternativa. I risultati di alcuni casi di carico si escludono a vicenda, come il vento. Vengono presi in considerazione solo i valori del carico che danno il contributo più sfavorevole.

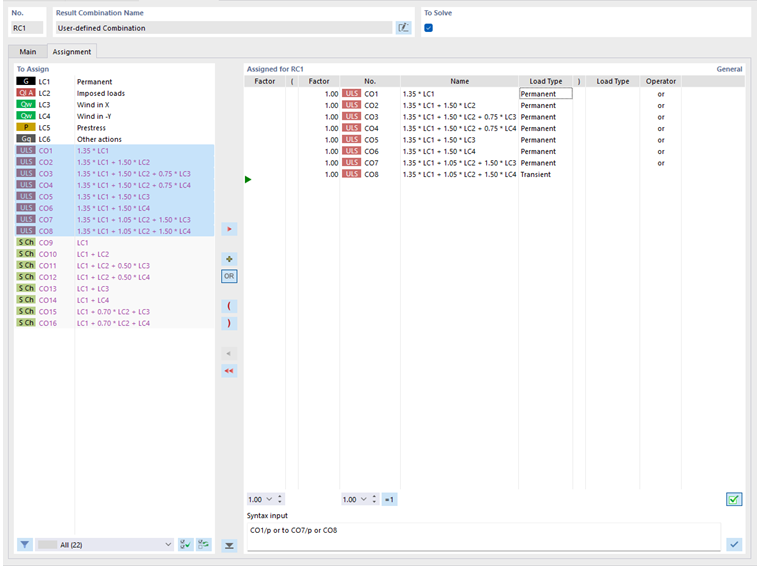

Definizione manuale della combinazione di risultati
Utilizzare il pulsante
nella parte inferiore dellElenco' per aggiungere manualmente una combinazione di risultati. La scheda 'Assegnazione' sarà modificata di conseguenza. Troverai questo schema anche se utilizzi la creazione guidata di combinazioni per le combinazioni di carico quando 'Combinazioni di risultati' nella scheda 'Base' è attivato.
La colonna 'Da assegnare' elenca tutti i casi di carico, le combinazioni di carico e le combinazioni di risultati disponibili. Per trasferire una voce nell'elenco 'Assegnato per RC', utilizzare le seguenti opzioni:
Fare doppio clic sulla voce.
Seleziona la voce o più voci tenendo premuto il tasto Ctrl. Quindi, fare clic sul pulsante
.
I pulsanti
e
controllano l'Operator che viene utilizzato quando si collegano le voci:
+: I casi di carico vengono aggiunti.
OPPURE: I casi di carico agiscono alternativamente.
Suggerimento
Definisci prima il pulsante operatore, quindi trasferisci le voci.
Per modificare il 'Coefficiente' di un caso di carico o di una combinazione, attivare la prima colonna della riga pertinente. Inserire il coefficiente corretto o selezionarlo dall'elenco.
È possibile modificare il 'Tipo di carico' e lOperatore' nello stesso modo: Attivare il campo e selezionare la voce appropriata dall'elenco.
La sezione di dialogo 'Input sintassi' consente di definire direttamente la combinazione di risultati. Inserire i casi o le combinazioni di carico con un coefficiente, un simbolo del tipo di carico ('/p' o senza) e un operatore ('+' o 'o'). Quindi, assegnare il criterio di definizione con il pulsante
.
