Il tipo di contatto tra superfici controlla le forze che sono trasferite tra due gruppi di superfici parallele ("contatti tra superfici").
Nella sezione 'Tipo di contatto', imposta le proprietà del contatto che sono perpendicolari e parallele alle superfici.
Contatto perpendicolare alle superfici
Nell'elenco 'Contatto perpendicolare alle superfici', è possibile scegliere tra tre opzioni con cui controllare il trasferimento delle forze tra le superfici.
Trasferimento totale delle forze
Entrambe le forze di trazione e di compressione vengono trasferite tra le superfici.
rottura a trazione
Il contatto viene rilasciato non appena le superfici si allontanano l'una dall'altra.
Rottura sotto compressione
Tra le superfici vengono trasferite solo le forze di trazione.
Contatto parallelo alle superfici
Le opzioni nell'elenco 'Contatta parallelamente alle superfici' (vedi immagine image022708 Nuovo tipo di contatto tra superfici ) descrivono come le forze di taglio vengono trasferite tra le superfici.
Rottura se il contatto perpendicolare alle superfici giunge a rottura
Se non c'è contatto di trazione o di compressione tra le superfici, non vengono trasmesse forze di taglio.
Trasferimento totale delle forze
Vengono trasferite tutte le forze di taglio - indipendentemente dal fatto che il contatto sia perpendicolare alle superfici.

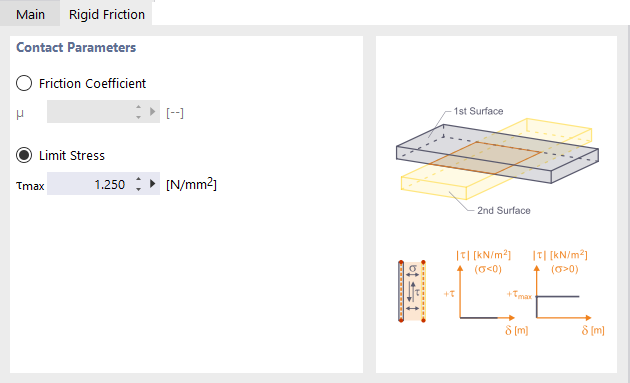

Attrito rigido
Nella scheda 'Frizione rigida', definire i parametri del contatto parallelo alle superfici.
- Coefficiente di attrito μ: Le forze di taglio trasmesse sono relative alle forze normali agenti perpendicolari alla superficie. Fornire il coefficiente μ per questo rapporto di sforzi tangenziali (τ = μ ⋅ | σ |).
- Tensione limite τmax : Non appena viene raggiunta la massima tensione tangenziale ammissibile, la tensione non aumenta ulteriormente all'aumentare della deformazione, ma rimane costante.
L'attrito rigido è immediatamente efficace. La tensione tangenziale dipende dalla tensione normale. È necessario specificare il 'Coefficiente di attrito' μ.
Attrito elastico
Nella scheda 'Frizione elastica', impostare i parametri del contatto parallelo alle superfici dove la forza di taglio aumenta proporzionalmente alla deformazione. La voce è simile alla visualizzazione mostrata nell'immagine attrito rigido. Poiché è rappresentato un comportamento elastico, è anche necessario specificare la costante della rigidezza a taglio C. Rappresenta la forza necessaria per spostare un'area di 1 m2 per 1 m.

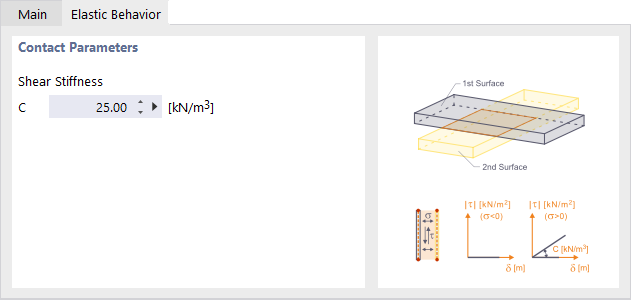

Comportamento superficie elastica
Nella scheda 'Comportamento elastico', definire i parametri del contatto parallelo alle superfici.
Specificare la rigidezza a taglio C della molla per descrivere la proprietà di trasmissione elastica delle forze di taglio.
