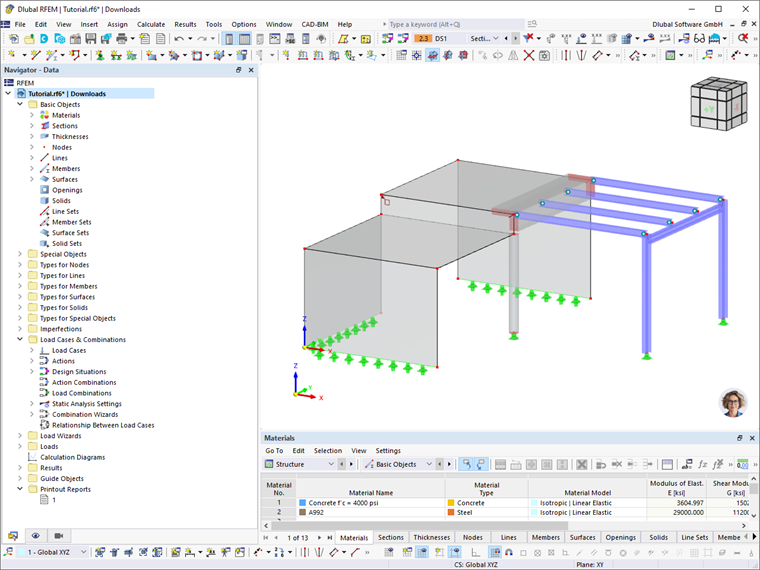

Questo capitolo fornisce una breve descrizione dell'interfaccia utente di RFEM, nonché informazioni sulla navigazione nella finestra di lavoro e nelle tabelle. Inoltre, mostra le opzioni di impostazione di base per il programma.
-
Tipi per aste
- vincoli interni delle aste
- Eccentricità dell'asta
- Vincoli esterni delle aste
- Irrigidimenti trasversali delle aste
- Aperture dell'asta
- Variazioni di rigidezza delle aste
- Non-linearità dell'asta
- Rigidezze definibili delle aste
- Punti medi risultanti delle aste
- Molle delle aste
- Vincoli esterni di verifica
- Pannelli di taglio delle aste
- Vincoli rotazionali dell'asta
- Carichi dei nodi
- Carichi lineari
- Carichi delle aste
- carichi della superficie
- Carichi delle aperture
- Carichi dei solidi
- Carichi dei set di linee
- Carichi dei set di aste
- Carichi dei set di superfici
- Carichi dei set di solidi
- carichi liberi concentrati
- Carichi liberi lineari
- Carichi liberi rettangolari
- Carichi circolari liberi
- Carichi liberi poligonali
- Spostamenti generalizzati imposti dei nodi
- Spostamenti generalizzati imposti della linea
- Piani di lavoro e griglie
- Opzioni di selezione
-
Strumenti di modellazione
- Sposta e copia
- ruota
- Specchio
- Scala
- Stira
- PROGETTO
- Linee/aste parallele
- Dividi linea/asta
- dividi superficie
- collega linee/aste
- Fondi linee/aste
- Estendi o taglia la linea/l'asta
- Regola l'angolo
- Imposta linee centrali
- Crea linea perpendicolare da punto a linea
- Genera superfici da asta
- Genera superfici da celle
- Generazione di controventi nelle celle
- Misura
Interfaccia grafica utente e impostazioni
Video
Modello

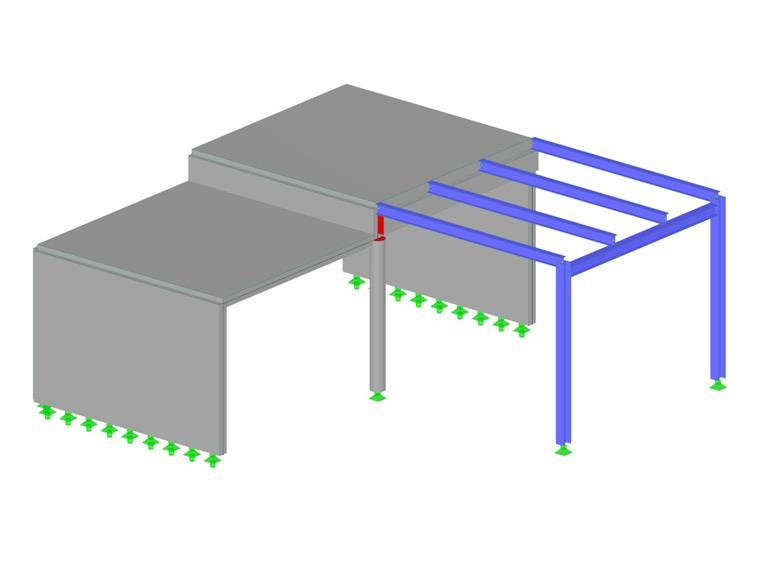

.png?mw=512&hash=4a84cbc5b1eacf1afb4217e8e43c5cb50ed8d827)




In RFEM 6, esiste un controllo gerarchico tra le superfici di trasferimento del carico e i solai nel modello dell'edificio. Pertanto, sono anche possibili pareti costituite da superfici di trasferimento del carico, ad esempio per considerare le facciate continue.

Quando si generano pareti di taglio e travi profonde, è possibile assegnare non solo superfici e celle, ma anche aste.

Il modello dell'edificio è calcolato in due fasi:
- Calcolo 3D globale dell'intero modello, in cui le solette sono modellate come un piano rigido (diaframma) o come un piano flettente
- Calcolo 2D locale dei singoli piani
Dopo il calcolo, i risultati delle colonne e delle pareti dal calcolo 3D e i risultati delle solette dal calcolo 2D sono combinati in un unico modello. Ciò significa che non è necessario passare dal modello 3D ai singoli modelli 2D delle solette. L'utente lavora solo con un modello, risparmia tempo prezioso ed evita possibili errori nello scambio manuale di dati tra il modello 3D e i singoli modelli 2D del piano.
Le superfici verticali nel modello possono essere suddivise in pareti di taglio e travi parete. Il programma genera automaticamente le aste dei risultati interni da questi oggetti parete, in modo che possano essere progettate come aste secondo la norma selezionata nell'add-on Verifica calcestruzzo per RFEM 6.

Per gli elementi nei modelli di edifici, sono disponibili diversi strumenti di modellazione:
- Linea verticale
- Colonna
- Parete
- Asta della trave
- Soffitto rettangolare
- Lastra poligonale
- Apertura rettangolare nel soffitto
- Apertura poligonale del soffitto
Questa funzione consente di definire elementi sul piano terra (ad esempio, un layer di sfondo) con la creazione di elementi multipli associati nello spazio.
